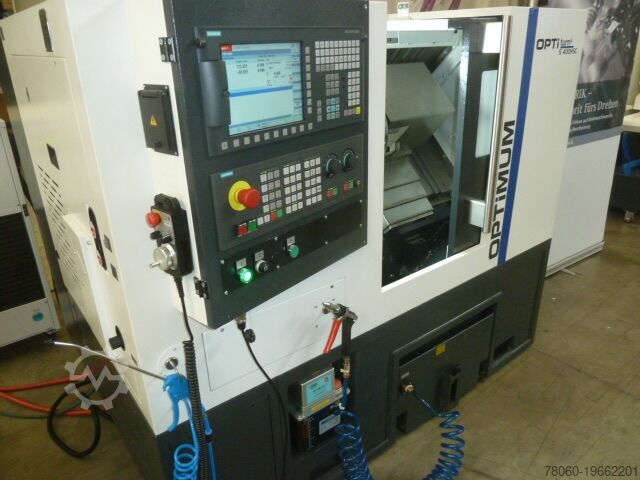

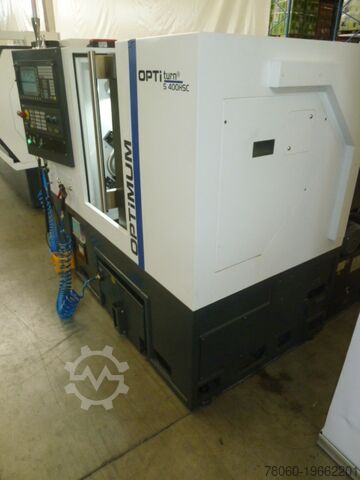

Токарный станок с ЧПУ Optimum S400HSC CNC

Описание

Станок находится на выставке и использовался только в демонстрационных целях. Токарный станок с ЧПУ Optiturn S400 HSC CNC Premium напрямую от производителя.

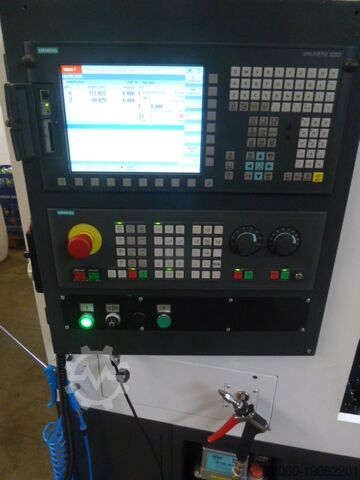

S400 HSC - Фрезерный станок с ЧПУ OPTIMUM Premium с управлением Siemens SINUMERIK 828D характеризуется производительностью, скоростью, точностью и длительным сроком службы.

Сверхмощная конструкция
- Компактная конструкция

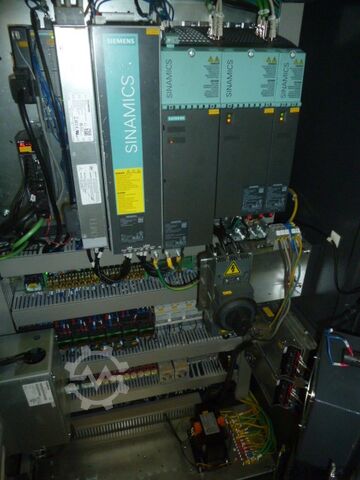

- Серводвигатели SIEMENS по всем осям
- Измерительная рука Renishaw для измерения инструмента
- Все серводвигатели со встроенным энкодером для максимальной точности
- Главный шпиндель выполнен в виде шпинделя с электроприводом
- Наклонная под 45° конструкция станины для особо больших диаметров обработки и беспрепятственного схода стружки в
Поток стружки в лоток для стружки

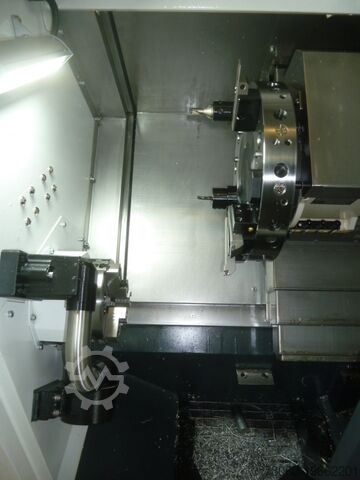

- Гидравлический трехкулачковый токарный патрон Ø 170 мм с мягкими губками

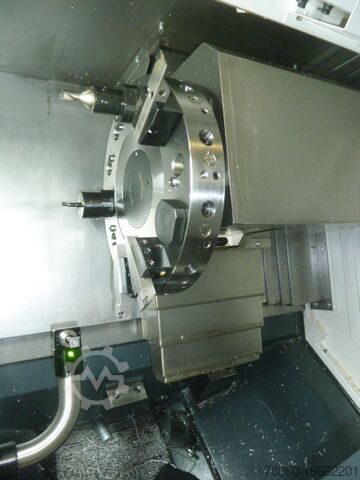

- Сервоприводное устройство смены инструмента VDI 30 с 12 позициями инструмента
- Закаленные и прецизионно отшлифованные шарико-винтовые пары с рециркуляцией для высоких скоростей перемещения по всем осям
оси
- Более высокая скорость смены инструмента
- Высокое гидравлическое усилие зажима
- Сверхмощное резание без вибрации, для автоматизации обработки и высокой эффективности
в экстремальных ситуациях
- Стабильные по размерам линейные направляющие обеспечивают длительный срок службы благодаря максимальной статической и динамической жесткости
жесткость
- Устройство для ручного измерения инструмента

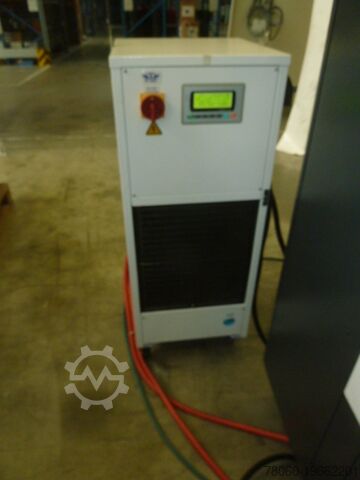

- Теплообменник
- Портативный электронный маховик с выключателем и аварийным выключателем значительно облегчает выполнение программ.
программы значительно

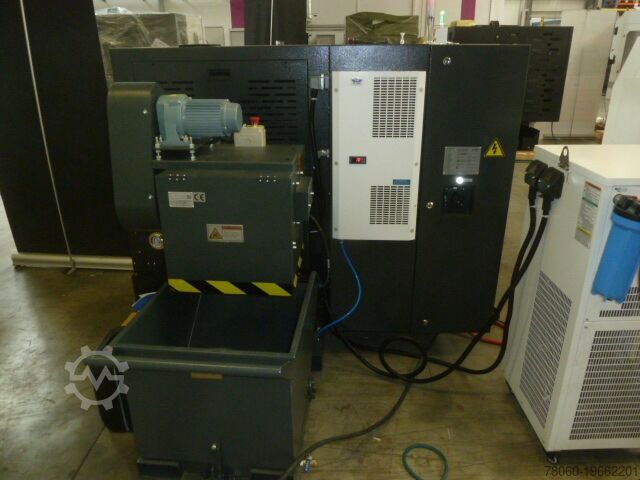

- Ленточный транспортер для удаления стружки обеспечивает эффективное удаление стружки
- Рабочий светильник для полного освещения рабочей зоны
- Устройство подачи охлаждающей жидкости с чистящим пистолетом
- RJ45 и интерфейс питания
- ЭМС (электромагнитная совместимость)
- Дополнительный пакет SIEMENS ответственность за дефекты материалов и бесплатное обслуживание онлайн/на месте OSS Plus см.
"Дополнительный пакет SIEMENS OSS Plus" на стр. 117
- Договор на техническое обслуживание сроком на 1 год Базовая комплектация

Данные машины
Электрическое подключение 400 В / 3 Ph ~50 Гц
Общая подключенная нагрузка 25 кВА
Шпиндель
Приводной двигатель S1 работа 11,6 кВт
Крутящий момент приводного двигателя S1 65 Нм
Приводной двигатель S6-30% работа 14,4 кВт
Приводной двигатель S6-30% работа 81 Нм
Держатель шпинделя A2-5
Отверстие шпинделя Ø 56 мм
Отверстие под патрон Ø 45 мм
Гидравлический токарный патрон Ø 170 мм
Система подачи СОЖ
Мощность насоса охлаждающей жидкости 700 Вт
Объем бака 160 литров
Гидравлическая система
Мощность гидравлического насоса 1,5 кВт
Объем бака 36 литров
Данные машины
Макс. диаметр поворота 220 мм
Длина поворота 320 мм
Ø вращения над поперечными салазками 300 мм
Ø вращения над станиной станка 500 мм
Наклон станины 45°
Диапазон скоростей
Частота вращения шпинделя* 30 - 6 000 мин-1
Устройство смены инструмента
Dwsc Edjw Ebn Hs Ddcjb
Тип Серво VDI 30
Количество позиций инструмента 12
Точность
Точность повторения ± 0,004 мм
Точность позиционирования ± 0,004 мм
Траектория перемещения
Ось X 180 мм
Ось Z 350 мм
Усилие подачи Динамическое
Ось X 3,6 кН
Ось Z 3,6 кН
Скорость подачи
Ось X / ось Z 30 м/мин.
Крутящий момент двигателя
Ось X / ось Z 6 Нм
Размеры станка
Длина x ширина x высота 2 000 x 2 250 x 1 550 мм
Общий вес 2 600 кг
