Диаметр обработки 340 мм
Длина обработки 575 мм
Mazatrol SmoothEZ контроль
макс. Диаметр поворота над станиной 695 мм
Стандартный диаметр обработки 235 мм.
Диаметр стержня макс. 65 мм
ось x 215 мм
Ускоренный ход по оси X 30 м/мин
ось Y 100 мм
Ускоренный ход по оси Y 10 м/мин
ось z 605 мм
Ускоренный ход по оси Z 30 м/мин
Скорость 35 - 5000 об/мин
Конец шпинделя A2-6
Диаметр отверстия шпинделя 76 мм
Мощность (40% рабочий цикл) 15 кВт
Номинальная мощность (100% непрерывная работа) 11 кВт
Макс. крутящий момент 167 Нм
Скорость 35 - 6000 об/мин
Конец шпинделя A2-5
Мощность (40% ED) прибл. 7,5 кВт
Мощность (непрерывная работа) 5,5 кВт
Макс. крутящий момент 53 Нм
Скорость вращения фрезерного шпинделя (приводные инструменты) 20 - 4500 об/мин
Крутящий момент на фрезерном шпинделе макс.: 47 Нм
Мощность привода фрезерного шпинделя 5,5 (40% ПВ) кВт
Мощность фрезерного шпинделя (непрерывная работа) 3,7 кВт
Количество позиций инструмента 12 (приводных)
Поперечное сечение инструмента (внешнее) 25 кв.мм
Расточная оправка Ø 40 мм
Диаметр сверла 20 мм
Диаметр фрезы 20 мм
Диаметр метчика М20
Бак охлаждающей жидкости 225 л
Диаметр патрона главного шпинделя 8''
Диаметр патрона контршпинделя 6''
ось w 585 мм
Ускоренный ход W 30 м/мин
ось с 555
Вес машины прибл. 4,9 т
Требуемое пространство примерно. 2,8 х 2 х 1,8 м
Специальные аксессуары:

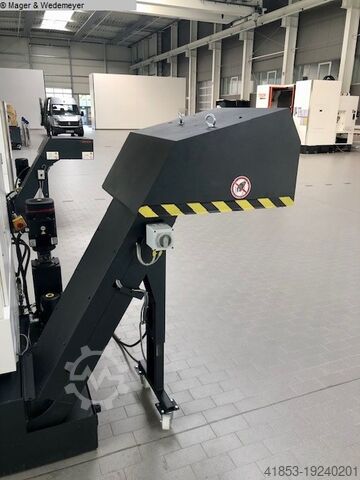

- Транспортер стружки, шарнирный ленточный, боковой выброс
- Производственный пакет, в этот пакет входит:
Подготовка к подаче бара
Автоматический уловитель деталей (Ø: 80 мм x Д: 120 мм x 2,5 кг)
Система охлаждения высокого давления 15 бар
Подготовка для транспортера стружки (боковая)
Сигнальный фонарь (3-цветный светодиод), прямоугольный
Контршпиндель оси С 0,0001°
Автоматический инструментальный глаз
8-дюймовый силовой патрон Kitag. BR08 и цилиндр SR1566C (HD1)
ОБЩИЕ ПАРАМЕТРЫ МАШИНЫ
Устройство продувки воздухом на патроне (контршпиндель)
Трансформатор для европейского рынка
Линейные роликовые направляющие
Интерфейс памяти SD (1P) + Интерфейс памяти USB (1P)
1 x USB-интерфейс памяти (1 слот)
маркировка СЕ
Маркировка CE, метрическая, 50 Гц
Позиционирование контршпинделя 0,0001 градуса без оси С
Револьверная головка с 12 станциями
Управление по оси Y
ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРОЦЕССА
Функция плавного перезапуска / Операция перезапуска
Комплект руководств в электронном виде на CD
Двигатель главного шпинделя переменного тока 15 кВт (20 л.с.)
Двигатель 2-го шпинделя AC 7,5кВт
ГЛАВНЫЙ ШПИНДЕЛЬ
Bjcowngkle R Nc Ifnodd
Точность ввода главного шпинделя оси C (контур/индекс) 0,0001°
Стандартный цвет Mazak (F Белый (тонкий)/S Черный)
Автоматическое отключение посредством срабатывания автоматического выключателя
Двойной ножной переключатель
Гидравлический замок давления
RFID-замок дверей
Ножной выключатель безопасности с механизмом блокировки
Меры безопасности в соответствии с мировыми стандартами
Освещение рабочего места
Полная система охлаждения
Автоматическое открытие/закрытие кулачков патрона (главного и противошпинделя)
Обратная связь о состоянии патрона (главный и контршпиндель)
Обратная связь о состоянии корма с помощью датчиков.
8-дюймовый патрон с электроприводом
6-дюймовый патрон с электроприводом (противошпиндель)
Система абсолютного позиционирования
Синхронное нарезание резьбы с помощью фрезерного шпинделя
Детектор перемещения

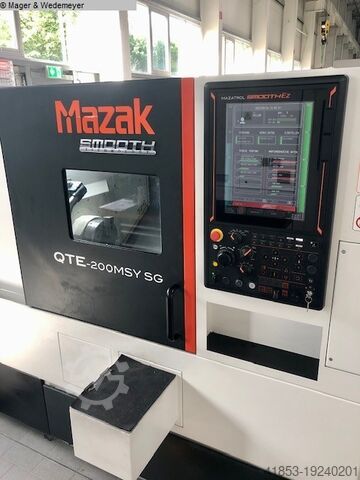

Управление NC Mazatrol SmoothEz
15-дюймовый цветной ЖК-дисплей (сенсорный экран)
Пользовательский макрос (общие переменные: 600 пар)
Пакет EIA/ISO
Функция ввода EIA/ISO
EIA/ISO — Дополнительные характе
