Токарный станок с ЧПУ Colchester / Harrison / 600 Lathes TORNADO 300

Описание

Токарные станки Colchester / Harrison / 600 Токарный станок TORNADO 300 с ЧПУ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Мощность шпинделя: 18 / 22 кВт
Соединение шпинделя: A2-8
Отверстие шпинделя: 90,5 мм

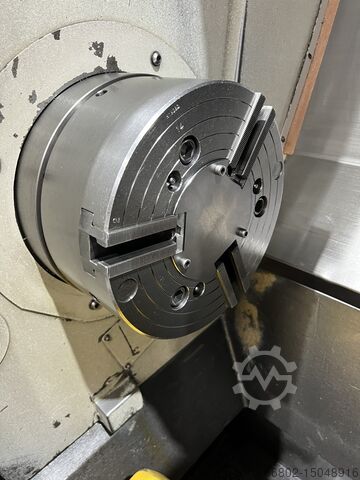

Размеры патрона (тип A): 265 мм
Диаметр тяговой трубы: 82 мм
Передний подшипник (внутренний диаметр): 130 мм
Макс. Скорость вращения шпинделя: 4000 об/мин
Ось X: 240 мм
Ход над центром вращения: 213 мм
Под центром вращения: 27 мм
Рабочий ход по оси Z: 500 мм
Скорость подачи:
Быстрое перемещение по оси X: 10 м/мин
Быстрая траверса по оси Z: 20 м/мин
Минимальный шаг подачи: 0,001 мм
Bdec R Nc Ifjrnkhyjnsd
Держатель инструмента:

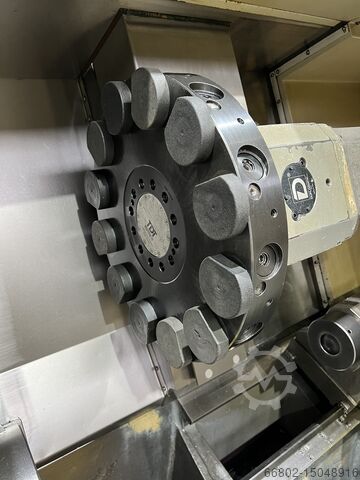

Револьверный, количество инструментов: 12
Крепление держателя инструмента: VDI 3425 / 40
Токарный резец, размер хвостовика: 25 x 25 мм
Макс. Диаметр сверлильного стержня: 40 мм

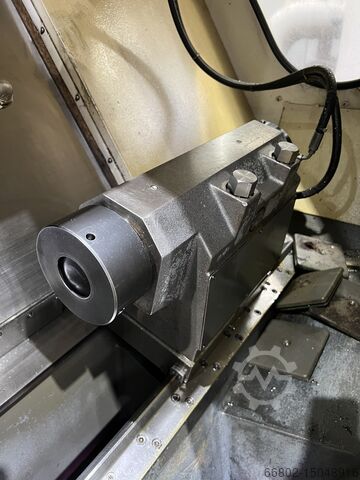

Диаметр пиноли задней бабки: 95 мм
Внутренний конус пиноли: № 5 MK
Ход пиноли: 125 мм
Ход хвостовой бабки: 485 мм
Макс. Осевое усилие пиноли хвостовой бабки: 7860 Н
Диаметр поворота: 530 мм
Диаметр поворота над поперечным суппортом: 330 мм
Макс. Диаметр обработки: 300 мм
Макс. Длина токарной обработки: 500 мм
Высота токарного центра над полом: 913 мм
Ширина станины в Z-направлении: 750 мм
Ширина станины в X-направлении: 393 мм
Ширина направляющей задней бабки: 255 мм
Ширина поперечных салазок: 256 мм
Наклон салазок станины: 600 мм
Площадь установки: 3,26 м2
Вес: 3300 кг
