Токарный станок с ЧПУ BIGLIA B545 Y B 545 Y

Описание

ЧПУ Fanuc 32i – модель B
РАБОТАЮЩИЙ ЛАГЕРЬ
Макс. диам. обрабатываемый из прутка: мм 45
Макс. диам. обрабатываемый из восстановления: мм 220
Макс. рабочая длина: 560 мм
Макс. диаметр вращения: мм 580
ГЛАВНЫЙ ШПИНДЕЛЬ
Максимальная скорость вращения: 5000 об/мин.
Конец шпинделя: ASA 5”
Отверстие шпинделя: мм 52
Внутренний диаметр подшипников: 90 мм
ЗАДНЯЯ БАБКА
Конус задней бабки: CM 5 с уменьшением CM4
Быстрая ось B: м/мин 15

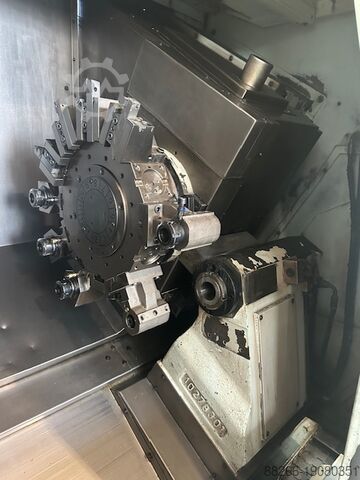

БАШНЯ
Количество позиций: № 12
Внешний/внутренний хвостовик инструмента: мм 20 x 20 – 25 x 25 – Ø32
Время поворота (1 позиция): сек 0,15
ЭЛЕКТРОИНСТРУМЕНТЫ
Количество позиций: № 12
Bsc Rowhlf Ue Nc Ifnedd
Максимальная скорость вращения: 4000 об/мин.
Мощность двигателя: кВт 3,7
Крутящий момент двигателя: 47 Нм
ОСЬ С
Минимальное программируемое значение: ° 0,001
Макс. быстрая скорость: 100 об/мин
ТОПОРЫ
Ход по оси X: 170 мм
Ход по оси Z: 560 мм
Ход по оси Y: мм + 55 / – 50
Ход оси B: 490 мм
Быстрая ось X: м/мин 20
Быстрая ось Z: м/мин 24
Быстрая ось Y: м/мин 6
ХЛАДАГЕНТ
Емкость бака: 250 литров
Производительность насоса: л/мин 230
Мощность двигателя насоса: кВт 1,5
РАЗМЕРЫ – ВЕС
Габаритные размеры с транспортером стружки: мм 4240 x 2000 x 2020 h
Высота центра шпинделя: 1000 мм
Вес с транспортером стружки: 4900 кг
Машинное оборудование:

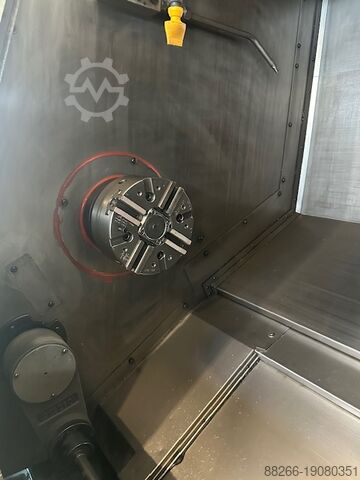

• Автоблок, 3-х кулачковый, самоцентрирующийся, диам. 210 мм
• Различные моторизованные модули (осевые + радиальные)
• Руководства по эксплуатации и обслуживанию, а также декларация соответствия CE
Год постройки: 2012
