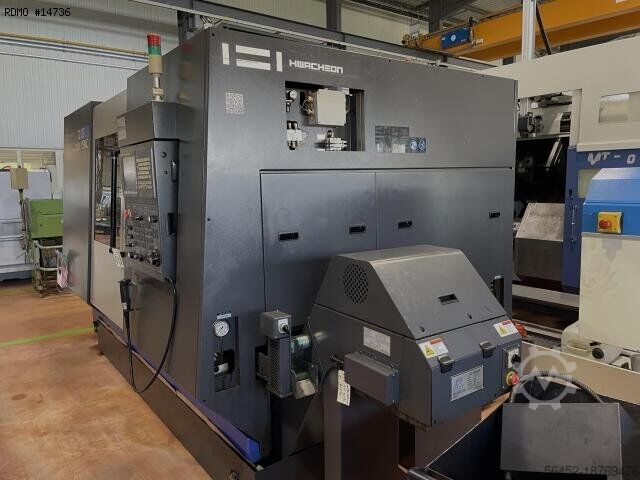

Автоматический токарный станок с ЧПУ HWACHEON T2-2T YSMC

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
- Количество шпинделей: 2
- Количество осей : 8
- Количество турелей : 2

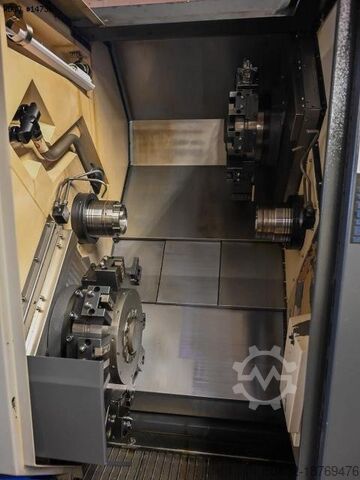

ГЛАВНЫЙ ШПИНДЕЛЬ
- Шпиндель : A2-6
- Мощность привода шпинделя : 15 [кВт]
- Скорость вращения шпинделя : 5000 [об/мин]
- Макс. Диаметр прутка : 65 [мм]
- Макс. Диаметр патрона главного шпинделя : 210 [мм]
- Минимальное разрешение по оси C : 0,001 [градус]
КОНТРШПИНДЕЛЬ
- Шпиндель: A2-6
- Мощность привода шпинделя : 15 [кВт]
- Скорость вращения шпинделя : 5000 [об/мин]
- Макс. Диаметр прутка : 65 [мм]
- Макс. Диаметр патрона главного шпинделя : 210 [мм]
- Минимальное разрешение по оси C : 0,001 [градус]
- Траектория перемещения : 550 [мм]

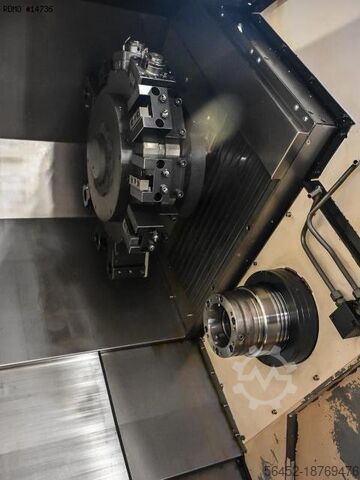

ПРАВАЯ ВЕРХНЯЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
- Количество позиций : 12
- Количество позиций с электроприводом : 12
- Траектория перемещения X/Z : 245 x 520 [мм]
- Ход траверсы Y : +/- 50 [мм]
- Скорость вращения приводного инструмента : 6000 [об/мин]
- Мощность приводного инструмента : 7,5 [кВт]
ЛЕВАЯ НИЖНЯЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА
- Количество позиций : 12
- Количество позиций с электроприводом : 12
- Траектория перемещения X/Z : 210 x 520 [мм]
- Ход траверсы Y : +/- 50 [мм]
- Скорость вращения приводного инструмента : 6000 [об/мин]
- Мощность приводного инструмента : 7,5 [кВт]
ЭЛЕКТРОСНАБЖЕНИЕ
Bjc R Njv R Hwfsc Ifnsdd
- Общий привод : 85 [кВА]
ВЕС И РАЗМЕРЫ
- Занимаемая площадь : 5000 x 3500 [мм]
- Высота станка : 2500 [мм]
- вес машины : 9500 [кг]
ЧАСЫ РАБОТЫ МАШИНЫ
- Часы работы : 5811 [бст]
АКСЕССУАРЫ

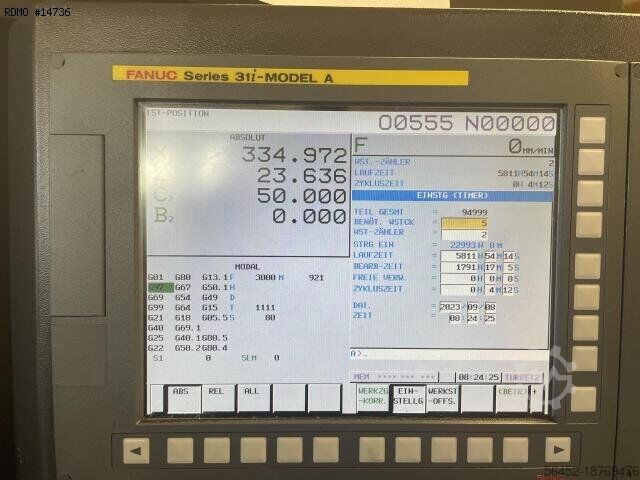

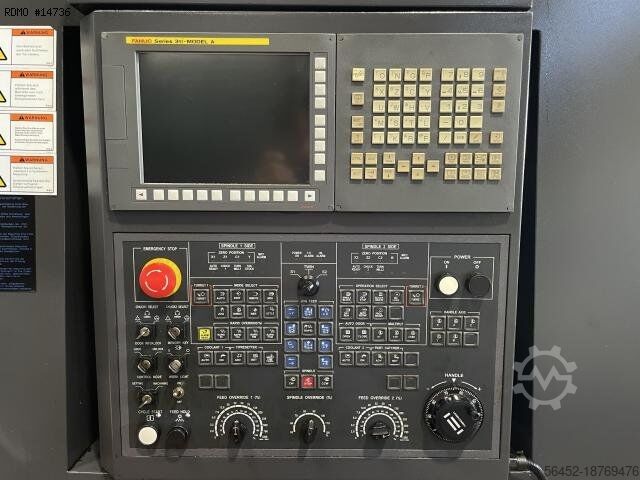

- Управление : Fanuc 31i-модель A
- Электронный маховик
- 3-цветная лампа состояния

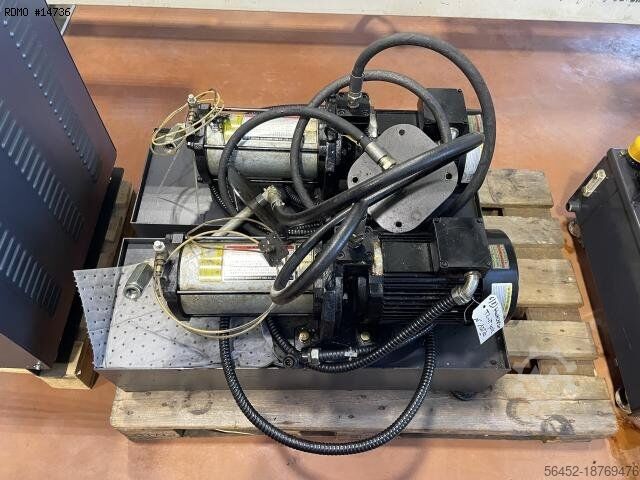

- Бак для охлаждающей жидкости
* с насосом высокого давления: 2 x 15 [бар]
* с охлаждением
- Транспортер стружки: Droite
- Удаление деталей
- Транспортер деталей

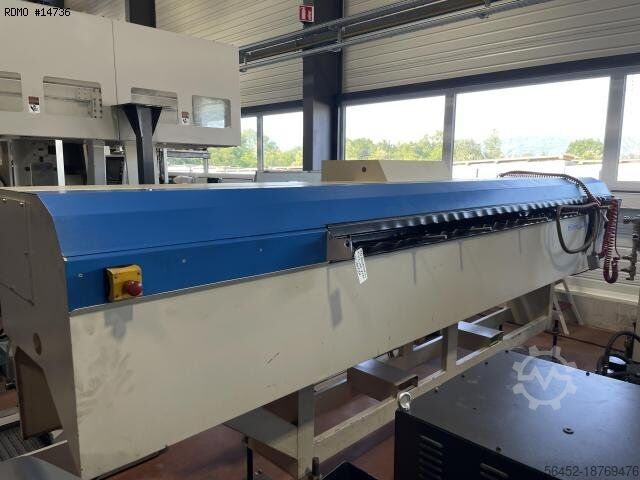

- Магазин для прутков : IRCO SIMAG 70.1
- Устройство для измерения инструмента

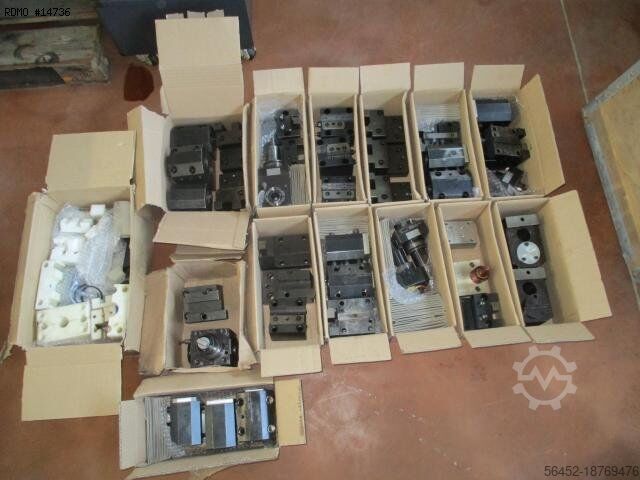

- Количество приводных держателей инструмента : Porte-outils радиальные x3 / Porte-outils осевые x2
- Количество фиксированных держателей инструмента: Voir photo
- Цанговый патрон : 2 x HAINBUCH
