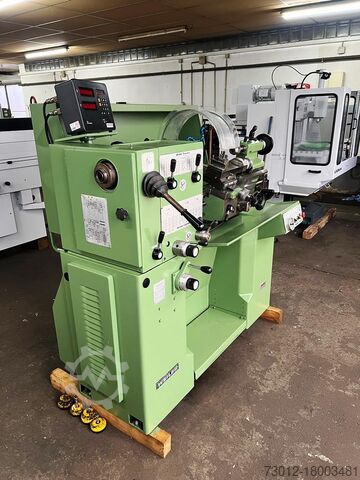

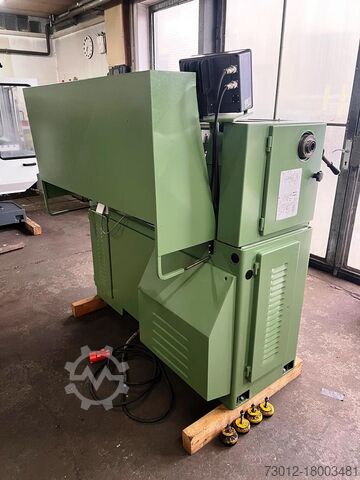

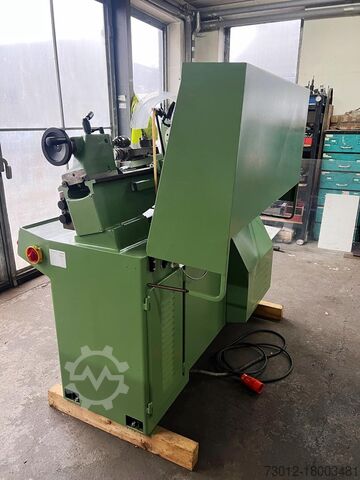

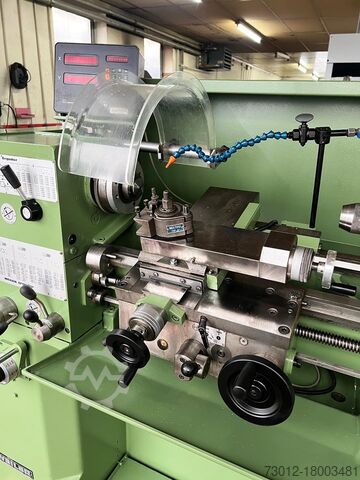

Прецизионный токарный станок Weiler Ergodor

Описание

Токарный станок WEILER
Прецизионный токарный станок с эргономичным дизайном
Weiler Ergodor - первый немецкий токарный станок с эргономичным дизайном. Он создает более гуманное рабочее место и предотвращает проблемы со здоровьем. Ключевая особенность заключается в том, что работник может управлять этим токарным станком стоя или сидя.
Технические данные
Центральное расстояние 470 мм
Длина оборота 430 мм
Высота центра 145 мм
Ø вращения над поперечными салазками 160 мм
Ø вращения над станиной 300 мм
Шпиндельная бабка, короткий конический фланец
Байонетное крепление DIN 55022 размер 5 или зажим Camlock D 1-ASA-4
Отверстие шпинделя 36 мм
DIN 55022 размер 5 Внутренний конус шпинделя
Скорости вращения шпинделя
Скорость 30 - 3550 об/мин S
Скорость 15 - 3550 об/мин Тормозной двигатель 3 кВт Тормозной двигатель 1,5/3 кВт
Ход торцевого суппорта 150 мм
Ход верхнего суппорта 100 мм
Скорость подачи и шаг резьбы на редукторе Переключаемые ступени 30 Секция 2 1,5/3 кВт 38
Передаточное число в бабке 3 20
Длинные подачи 150 мм через сменные шестерни 100 мм через зубчатый ремень
Торцевые подачи = 1/2 Значения продольных подач
Метрический шаг 0,2 - 12 мм
Шаг по модулю 0,1 - 4
Bdoc Rjvgqu Hs Nc Ifned
Размеры 1450 x 640 x 1500 мм
Габариты 1450 x 640 x 1500 мм
Вес нетто 1000 кг
Приемка по точности инструментальщика DIN 8605 20
Изготовлен в соответствии с правилами промышленной безопасности, официальное испытание № A. EM 11 1545/80.
Габариты 1450 x 640 x 1500 мм
