Вертикальный токарный станок - одностоечный PIETRO CARNAGHI AC 20 TM-1800

Описание

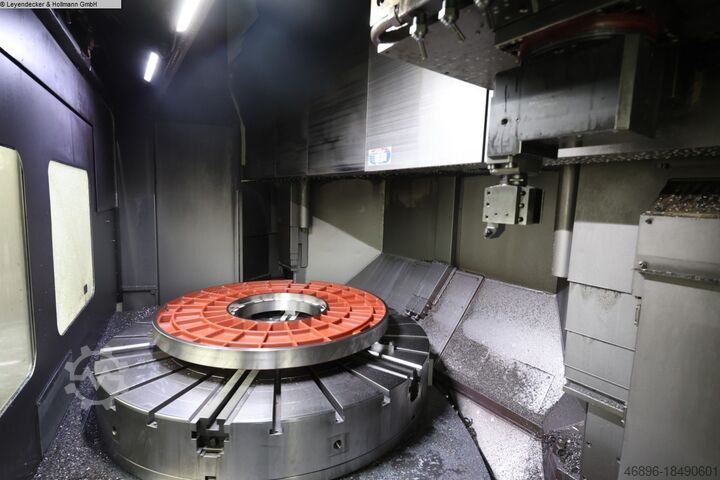

Диаметр лицевой панели 1800 мм
Диаметр вращения 2000 мм
высота поворота 1500 мм

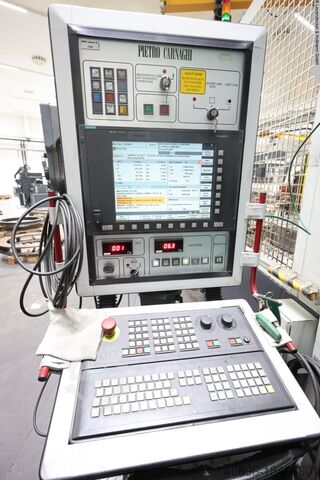

Система управления SIEMENS 840 D
Вес заготовки макс. 5000 кг
размеры плунжера 250 x 250 мм
Диапазон частоты вращения стола 1 - 320 об/мин
Мощность привода - стол 100 кВт
Крутящий момент 31784 Нм
Общая подключенная нагрузка 218 кВт
Вес машины около 55 тонн
Размеры:
- Диаметр поворота по торцевому диску 2000 мм
- Диаметр торцевого диска 1800 мм
- Высота поворота с поворотной головкой L100 1500 мм

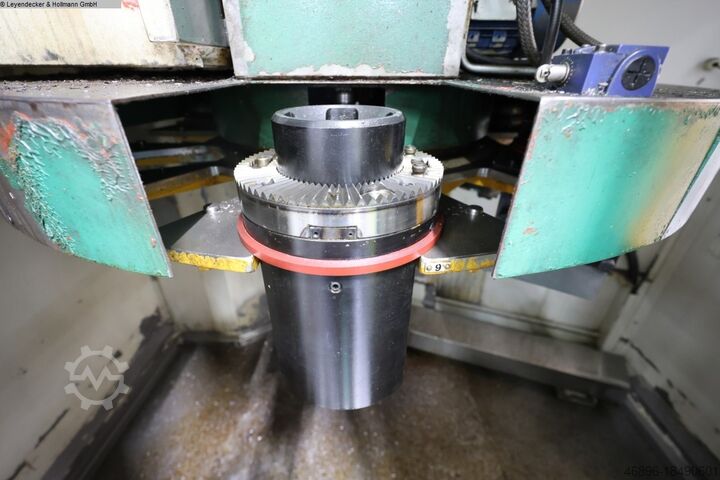

Мощность на плунжере:
- Усилие зажима держателя инструмента или принадлежностей 120 000 Н
- Макс. Усилие подачи по осям Z и X 30 000 Н
- Мощность привода фрезерного, сверлильного и шлифовального шпинделя 37 кВт
- Скорость вращения 10 - 3000 об/мин
Траектории перемещения:
- Ось X, горизонтальная опора на траверсе -2270/+2275 мм
- Ось Z, вертикальная опора на траверсе 1250 мм
- Ось C, поворот стола на 360°
Скорости подачи:
Bjc R Nc Ievyliljfnjdd
- Ось X 15 000 мм/мин
- Ось Z 15 000 мм/мин
- Ось C 3,25 об/мин

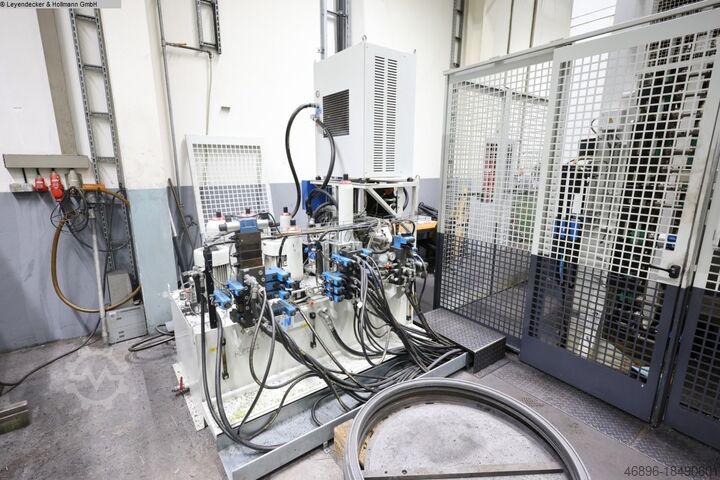

Система охлаждения:
- Система СОЖ Система фильтров 1500 л

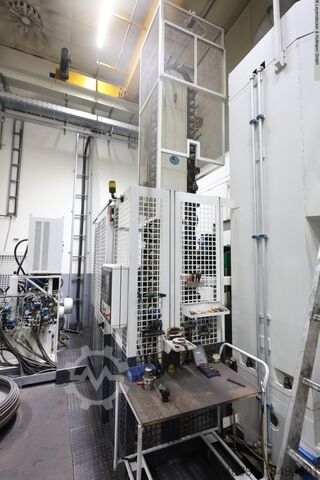

Магазин цепного инструмента на 80 мест:
- макс. вес инструмента 30 кг
- Макс. диаметр инструмента со свободными вспомогательными пазами 250 мм

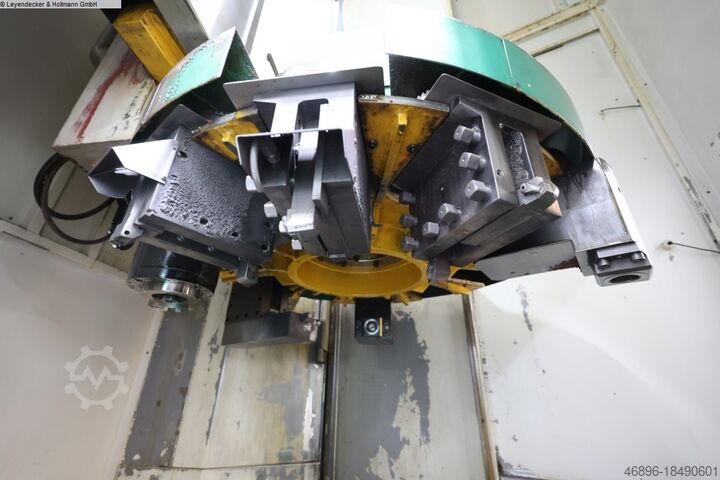

Дисковый магазин с 12 карманами:
- макс. вес держателей инструмента/принадлежностей 150 кг
- макс. длина держателей инструмента 500 мм
- Макс. нагрузка на магазин 1000 кг
Устройство смены поддонов с 2 поддонами:
- Диаметр поддона 1800 мм
- Грузоподъемность поддона (по центру) 5000 кг
- Грузоподъемность поддона (по центру) 4000 кг
Оборудование / аксессуары:
- 1х поддон с когтевыми ящиками, диаметр 1800 мм
- 1х гидравлический патрон с базовыми губками, диаметр 1800 мм

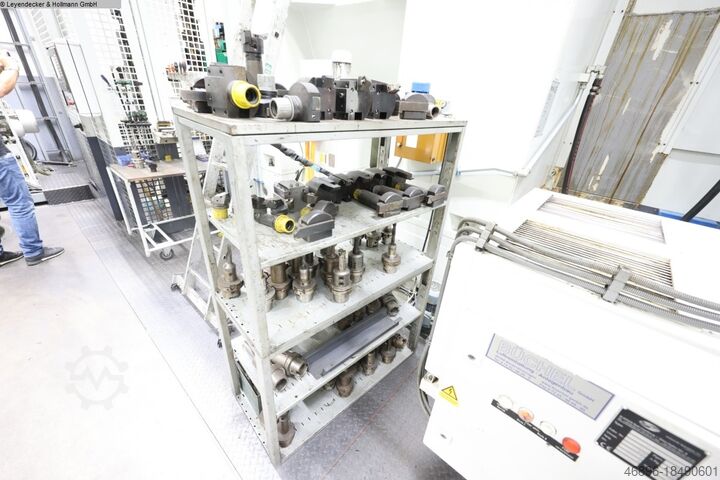

- Различные сверлильные и фрезерные головки
- Различные держатели токарных резцов
- 2 измерительных щупа
