Вертикальный токарный станок PIETRO CARNAGHI AC 20 TM 1800

Описание

Технические детали
Диаметр лицевой панели 1800 мм
Dec Ed Ddjw Hyd Aocowb
Диаметр вращения 2000 мм
высота поворота 1270 / 1120 мм
Система управления SIEMENS 840 D
Вес заготовки макс. 5000 кг
размеры плунжера 250 x 250 мм
Диапазон скорости вращения стола 1 - 320 об/мин
Поперечная балка - регулировка 400 мм
Опора плунжера - горизонтальная регулировка (X) -2770 / +2275 мм
Опора плунжера - вертикальная регулировка (Z) 1250 мм
ось c 360° (0,001°) град
Привод фрезы 37 кВт
Диапазон скоростей - фрезерование 10 - 3000 об/мин
Мощность привода - стол 100 кВт
Крутящий момент 31784 Нм
Диапазон подач (X/Z) 0,1 - 15000 мм/мин
Вес станка ок. 55 тонн
Дополнительная информация
Вертикальный токарный станок с ЧПУ для токарных, сверлильных и фрезерных работ
Станок был введен в эксплуатацию только в 2011 году.

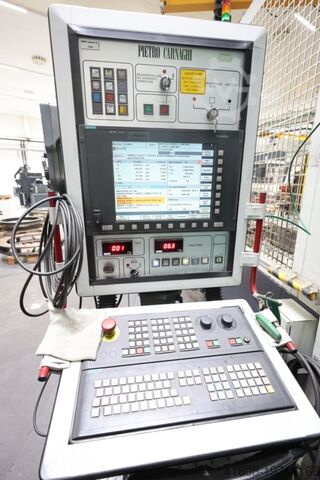

Управление ЧПУ: Siemens Sinumerik 840 D
Количество осей ЧПУ: 4 (X,Z,C, регулировка поперечной балки)
Макс. Диаметр заготовки: 2040 мм
Макс. Высота заготовки: 1270 мм
Ход ползуна долбежного станка: 1250 мм
Макс. Вес заготовки: 5000 кг (на поддон/ковш)
Диапазон частоты вращения шпинделя: 1,0 - 320 об/мин
Мощность привода токарного шпинделя: 100 кВт
Сверлильный/фрезерный шпиндель: 37 кВт
Ход поперечной балки: 2 ступени по 200 мм
Общая электрическая нагрузка: 218 кВА

Траектория перемещения:
Ось X: от -1650 до + 2165 мм
Ось Z: 1250 мм
Скорость перемещения по осям X- Z: 15 м/мин
Количество мест в инструментальном магазине:
80 мест в цепном магазине, из них 60 x HSK 100 и 20 x Capto C6

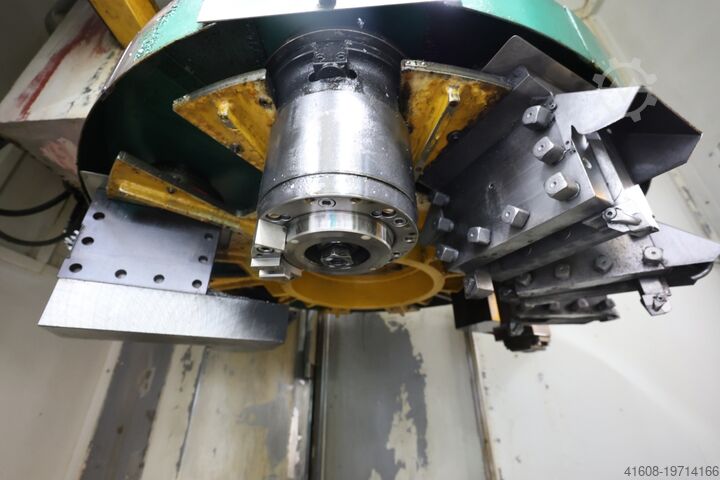

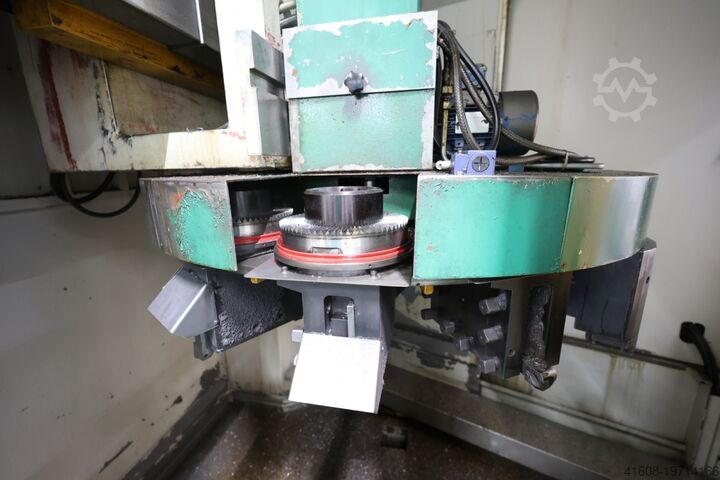

12-позиционный дисковый магазин для токарных держателей и крепежных головок
Система подачи охлаждающей жидкости с фильтром и циркуляционным устройством

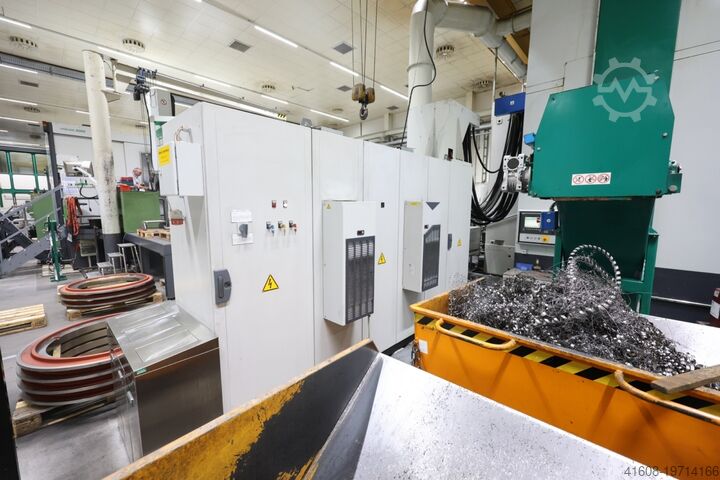

Транспортер стружки
Система удаления масляного тумана

1 поддон с когтевыми ящиками, диаметр 1800 мм
1 гидравлический патрон с опорными губками, диаметр 1800 мм
Различные сверлильные и фрезерные головки
2 измерительных щупа
Несколько держателей токарных резцов

Специальная функция:

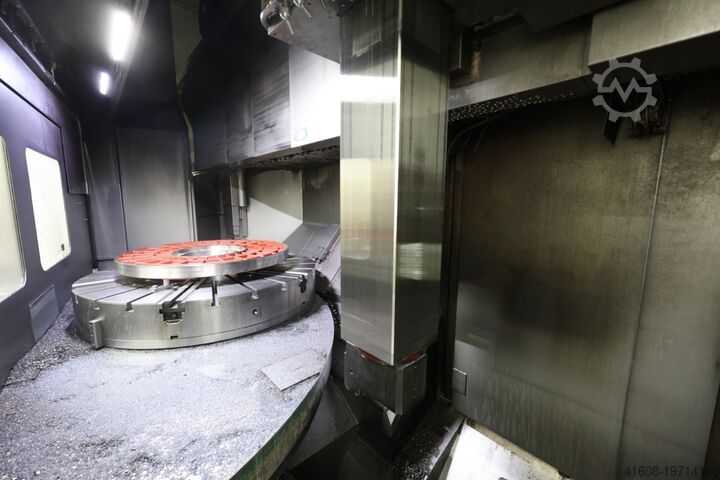

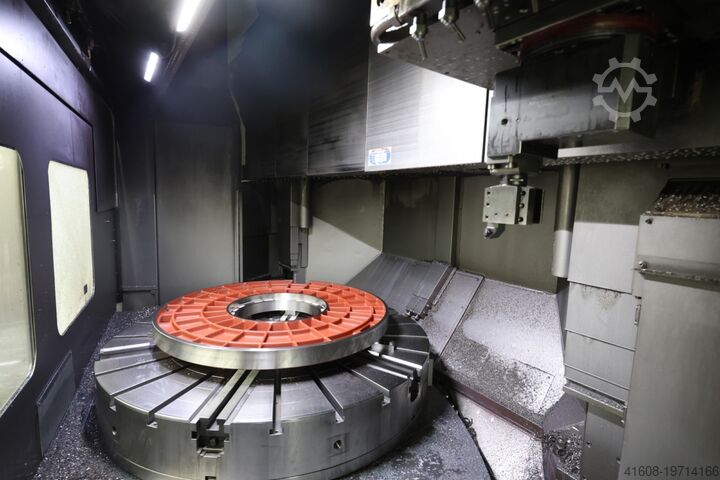

Устройство смены паллет с двумя станциями, оснащенное торцевой плитой
Ø1800 мм и шестикулачковым выравнивающим патроном рычажного типа с механической центробежной
с механической компенсацией центробежной силы Ø1800 мм.

Примечание:
Станок расположен в приямке.

Описание состояния:
Подшипник поперечного ролика на Carnaghi был заменен около шести месяцев назад.
Заменен.
Компоненты Siemens в шкафу управления также были полностью заменены в конце 2023 года.
обновлены.
Станок также оснащен измерительным датчиком для измерения инструмента и внешним измерительным датчиком Renishaw
и внешним измерительным датчиком Renishaw для измерения заготовок.
В качестве особой функции станок также оснащен измерительным датчиком на оси Z
(ось Z1).
Это дает преимущество с точки зрения точности и времени, так как инструмент не нужно
не нужно опускать инструмент для измерения.
Однако в настоящее время это устройство выведено из эксплуатации и должно быть отремонтировано при повторном вводе станка в эксплуатацию.
При повторном вводе станка в эксплуатацию его следует капитально отремонтировать.
Кроме того, на станке установлен шестикулачковый рычажный компенсационный патрон Rotomors
с компенсацией центробежной силы, который был полностью отремонтирован в 2020/21 году.

В случае заинтересованности станок может быть продемонстрирован в работе.
