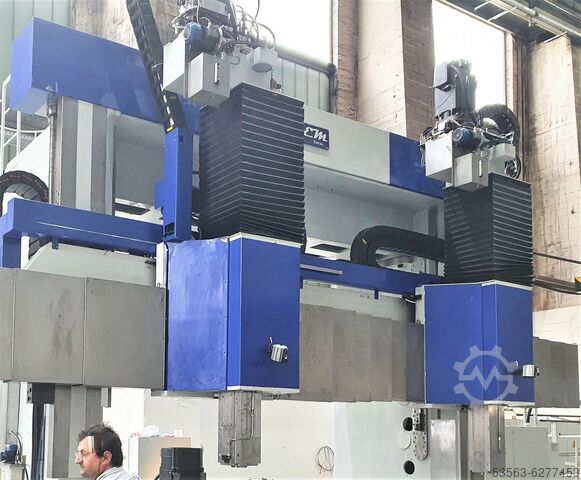

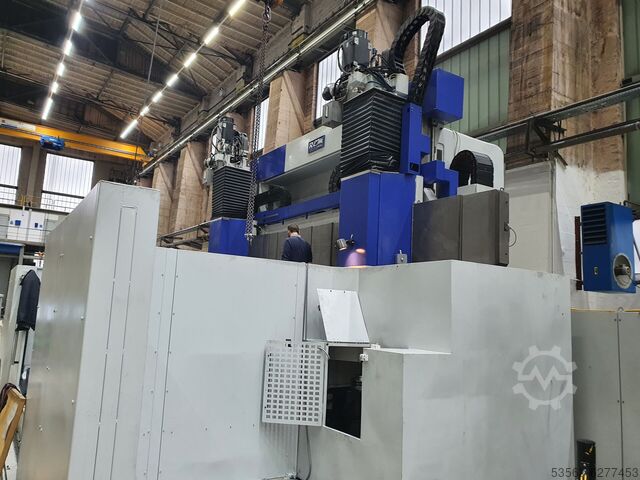

вертикальный токарно-револьверный станок Sinumerik 840 DSL REM Bacau SC 44 CNC 2SF

Описание

Вертикальный токарный центр SCR 44 – 2SF - Технические данные
Номинальный диапазон токарной обработки
Диаметр планшайбы 4.000
Диаметр обработки 4.400 мм
Высота обработки 2.000 мм
Вес заготовки 16,000 кг
Номинальные перемещения
Каретка ползуна оси X 2,500 мм
Подъемная поперечина оси W 1,200 мм
Шаг индексации 300 мм
Вертикальный ход ползуна оси Z 1,250 мм

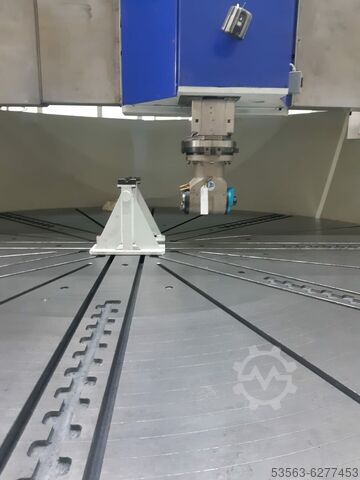

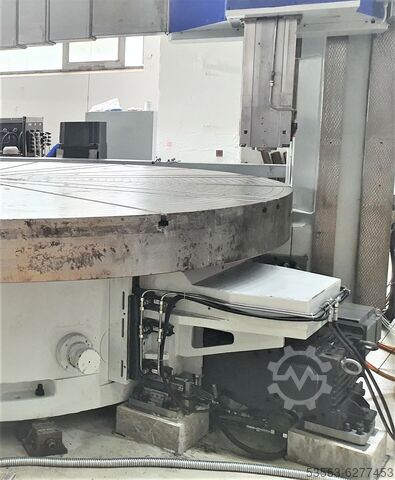

Рабочий стол
Диаметр рабочего стола 4.000 мм
Скорость рабочего стола 1 - 60(90) об/мин
Мощность Непрерывная S1 100 кВт
Крутящий момент Непрерывный S1 110,000 Нм
Ось рабочего стола C 0,02 до 1,5 об/мин
Мощность Непрерывный S1 11 кВт
Ось C Крутящий момент Непрерывный S1 55 000 Нм
Крутящий момент фиксирующего стола 80 000 Нм

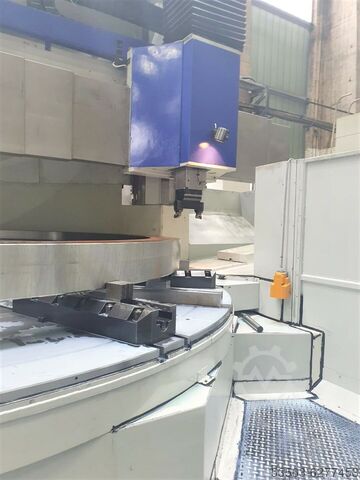

Фрезерный ползун оси Z
Размер ползуна Токарно-фрезерный 250 X 250 мм
Токарно-фрезерный Тип инструмента KM 63 - ISO 50 DIN 69871
Возможность фрезерования ползуна
Скорость ползуна от 0 до 2500 об/мин
Мощность Непрерывная S1 40 кВт
Крутящий момент Непрерывный S1 1400 Нм

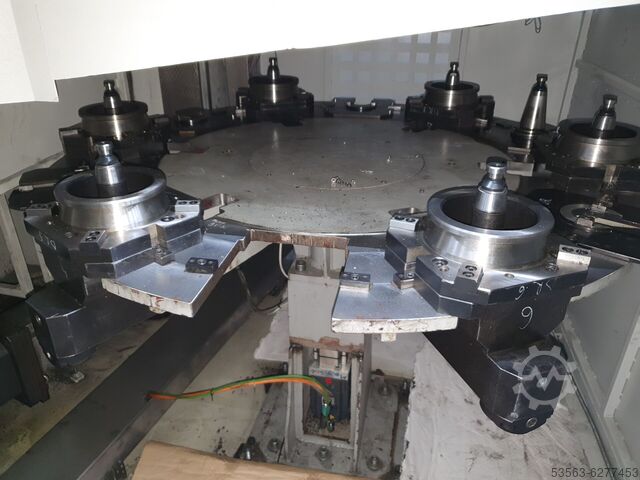

Сменщик инструментов

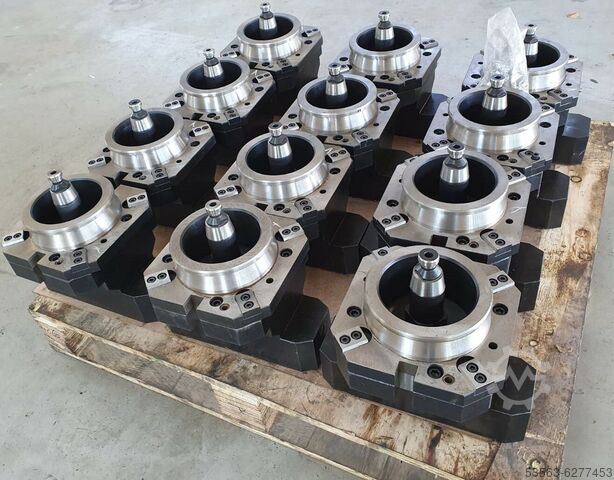

Количество инструментальных магазинов 2 X ATC для 12 токарных/фрезерных инструментов
Инструментальный магазин 24
Приводы осей
Bec Rog Uwmqo Nc Ifnodd
X1,2-осевая горизонтальная ось
Мощность Непрерывная S1 5,5 кВт
Тяга Непрерывная S1 50 000 Н
Ось Z Ram
Мощность непрерывная S1 5,5 кВт
Тяга непрерывная S1 50 000 Н
Вертикальное перемещение поперечной направляющей оси W
Мощность непрерывная S1 11 кВт
Скорости осей
Скорость подачи осей X1,2 и Z1,2 от 0,02 до 10 000 мм/мин
Скорость подъема оси W 400 мм/мин
Система охлаждения
Емкость бака для охлаждающей жидкости 2 000 л
Давление/расход охлаждающей жидкости:
-внутренняя охлаждающая жидкость (фрезерование)
-внешняя охлаждающая жидкость (точение)
Фильтрующий блок:
-тип
-размер фильтрации
40 бар при 40 л/мин
5 бар при 100 л/мин
Тип картриджа
25 мкм
Горизонтальная сверлильная головка
Для внутренних и внешних операций сверления.
Максимальная скорость 3000 об/мин
Мощность 42 кВт
Лента держателя инструмента ISO 50 DIN 69871
Управление ЧПУ
-производитель Sinumerik 840 Dsl Siemens
Точность
Позиционирование:
X ±0,010 мм/м
Z ±0,010 мм/м
C ±3 угл. сек
Повторяемость:
X 0,020 мм
Z 0,020 мм
Габаритные размеры
Длина x Ширина x Высота 11 000 x 6600 x 7500 мм
Вес 79 000 кг
Минимальная мощность предохранителя 140 кВА
