Карусельный токарный станок НОВИНКА Emsil group VTL 45/50

Описание

Технические детали:
Диаметр стола: 4500 мм
Диаметр лицевой панели: 4500 мм
Время работы: 0 ч
Диаметр вращения: 5000 мм
Диаметр поворота: 5000 мм
Высота заготовки - макс: 2500 мм
Управление: Sinumerik 840D SL
ось х: 300 ход/перемещение ползуна мм
ось х: 2850 ход / перемещение ползуна мм
ось х: 2850 работа без инструмента мм
ось х: 5000 с устройством смены инструмента мм
ось w: 1800 поперечный ход подъемной поперечины мм
Держатель инструмента / мест: 12
Держатель инструмента: HSK 100 (шпиндель)
Вес заготовки: 100 тонн
Скорость вращения стола: 1 - 50 об/мин
Т-образные пазы: 8 штук (36 H12)
Скорость хода: скорость фрезерного барабана: 4000 об/мин
Быстрое перемещение в направлении X и Z: 8000 мм/мин
Boc R Ncju Ix H Ds Ifnodd
Крутящий момент: фрезерование: 100 000 Нм
Крутящий момент: точение: 200 000 Нм
Общая потребляемая мощность: 80 (2x40) кВт
Вес станка приблизительно: 140 тонн
Габариты станка: ДхШхГ: 11,5 x 6,6 x 8,4 м

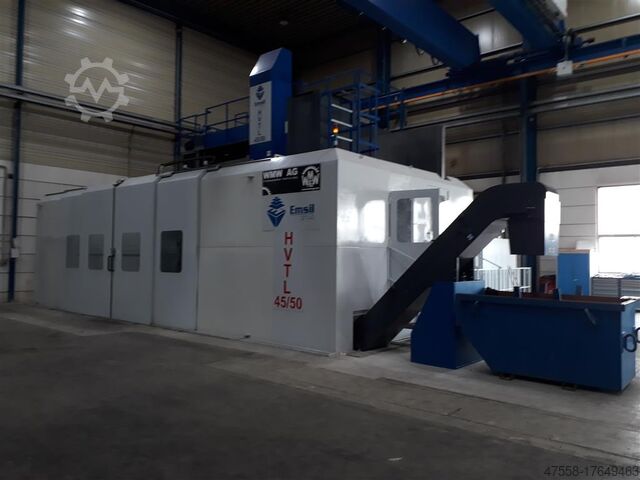

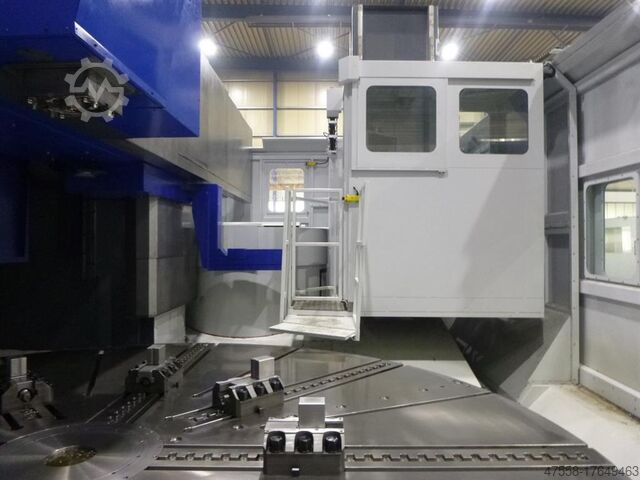

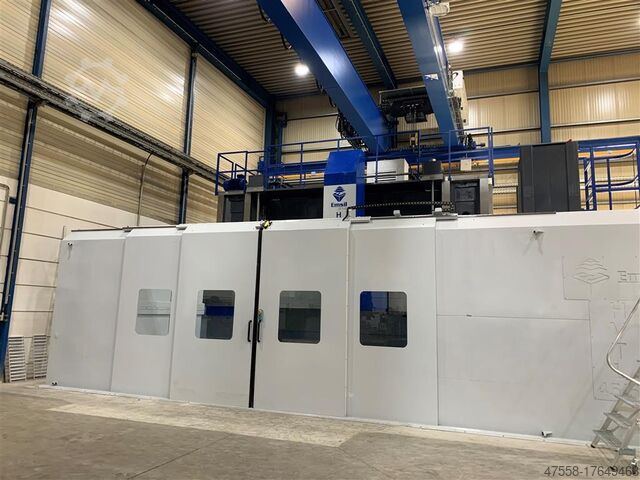

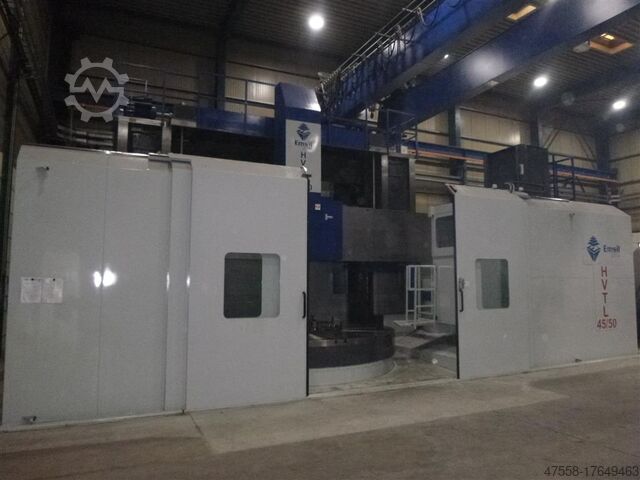

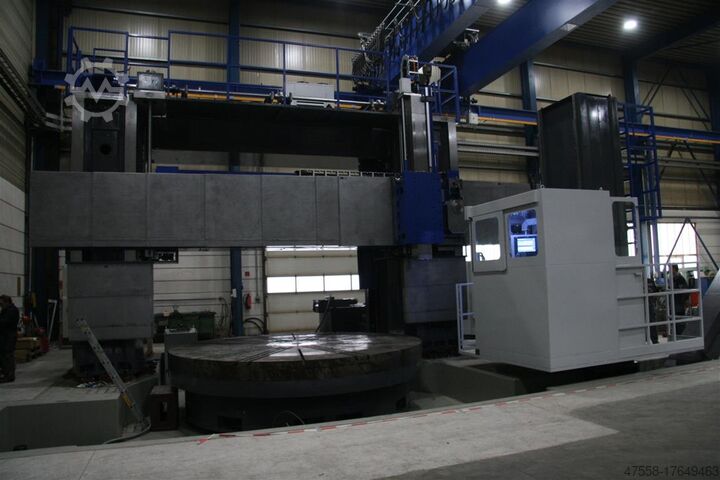

Вертикальный токарный станок с ЧПУ - вертикальный - НОВЫЙ (На фотографиях представлен демонстрационный станок)
Применение производственных процессов:
Токарная обработка, например, наружное продольное точение, внутреннее и наружное торцевое точение и профильная обработка. Обработка канавок, таких как внутренняя и внешняя
Сверление, например, сверление с коротким отверстием и глубокое сверление
Фрезерование, например, торцово-угловое профилирование и фрезерование Т-образных пазов.
Нарезание резьбы
Но также подходит для черновой и торцевой обработки.
Станина станка, выполненная в сварной конструкции, воспринимает экстремальные усилия резания.

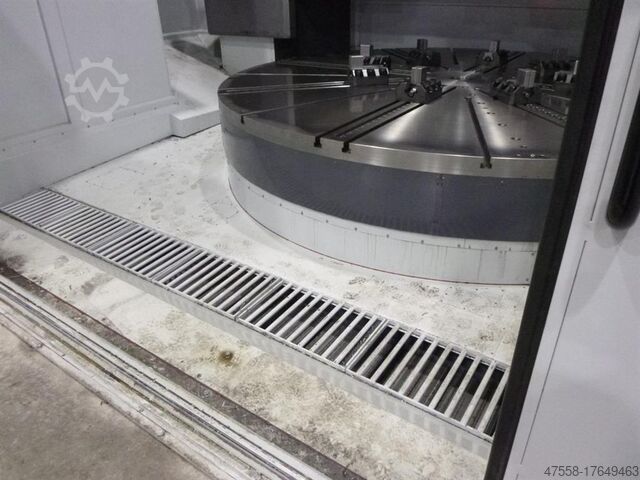

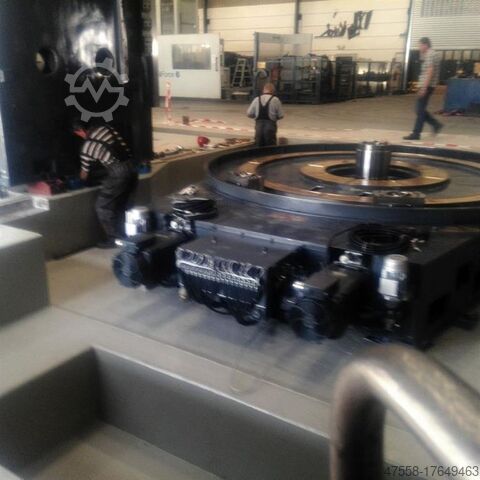

Стол изготовлен из высокопрочного чугуна Meehanit. Чтобы выдерживать большие нагрузки, делительный груз опирается на два высокоточных конических роликовых подшипника.
Стол также оснащен гидродинамической опорой для заготовки.
Дополнительные функции:
Автоматическая смена инструмента
Губчатый патрон (8 губок с силовым зажимным шпинделем и закаленными губками)
вкл. систему охлаждения 40 бар с фильтрующим устройством
Гидравлическое и смазочное оборудование ATOS и Dropsa
с измерительной системой осей Heidenhain
Renishaw
НОВИНКА - с гарантией и обслуживанием через WMW AG
*
