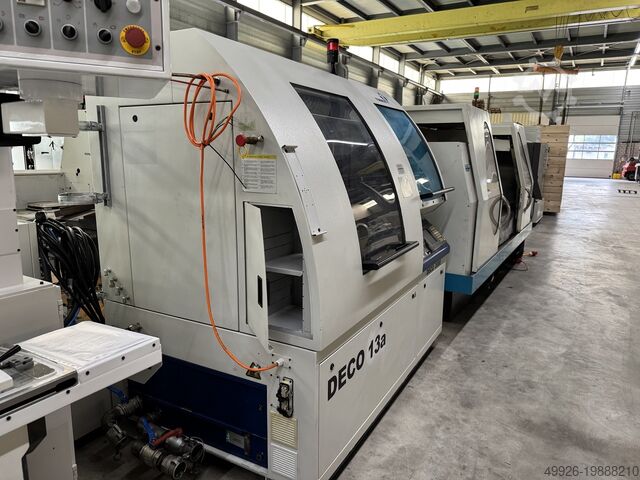

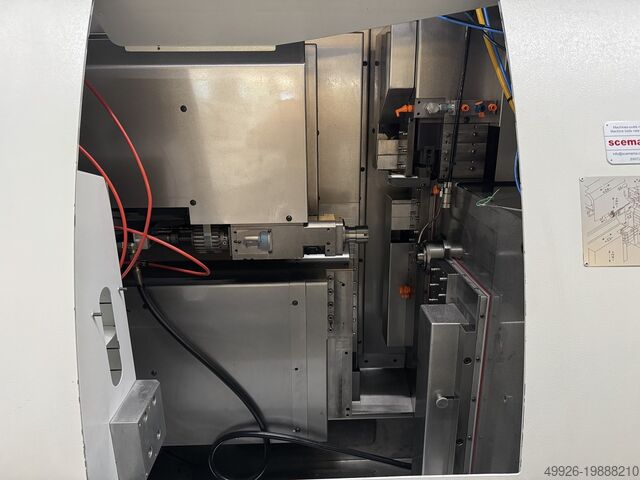

Автоматический токарный станок TORNOS Deco 13a

Описание

Страна происхождения: Швейцария

Чистый вес: около 2550 кг
Таможенная позиция: 8458.11 20
Габаритные размеры: 2000x1260x1950 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Станок с 10 осями – стандартная комплектация

10 осей, 6 шпинделей:
Оси и обозначение шпинделей:
- 1 подвижная бабка: Z1, S1
- 2 независимых гребёнки по вертикали: X1Y1, S6 – X2Y2, S2
- 1 комбинированный узел с 4 вращающимися шпинделями: X3Z3, S3
- 1 независимый контршпиндель: Y4Z4, S4
- 1 независимая ось для контропераций с вращением: X4, S5

Положение подачи прутка: справа от оператора
Высота оси станка: 1100 мм
Ход главного шпинделя: макс. 255 мм
Диаметр обрабатываемого прутка: 1–16 мм
Скорость шпинделя: 12 000 об/мин
Подача шпинделя: макс. 20 м/мин

Диаметр прутка, мин./макс.: 13 мм / 16 мм

Максимальная длина детали:
- обработка в направляющей втулке: 180 мм
- обработка в цанговом патроне: 30 мм

Скорость контршпинделя: 12 000 об/мин

Мощность привода главного шпинделя:
- 2,2 кВт (постоянная)
- 3,7 кВт (коротковременная)

Мощность привода контршпинделя:
- 1,5 кВт (постоянная)
- 2,2 кВт (коротковременная)

Цанговый патрон, тип: F20 (№ 76-201)

Направляющая втулка:
- фиксированная
Dwoc Esw T Tcwjd Ddcob
- вращающаяся

Цанга для направляющей втулки, тип: Meister 605

Количество инструментов, боковых объединённых:
- фиксированные: 2 x 5
- вращающиеся: 3 + 3

Количество инструментов, фронтальных комбинированных:
- фиксированные: 4
- вращающиеся: 3

Количество инструментов, задних комбинированных:
- фиксированные: 3 + 3
- вращающиеся: 3 + 3

Сечение инструмента: 12x12 мм

Держатель вращающихся инструментов, стандарт – ESX 20

Подача прутка: да
Сборщик деталей: да

Технические данные предоставляются без обязательств и могут содержать ошибки или неточности.
