Токарный станок для ламинирования, коммутатор SMT 80001350

Описание

Токарный станок 80001350
Станок был разработан и изготовлен для производства валов роторов для электроинструментов.
Машина спроектирована и изготовлена для автоматического выполнения следующих операций.

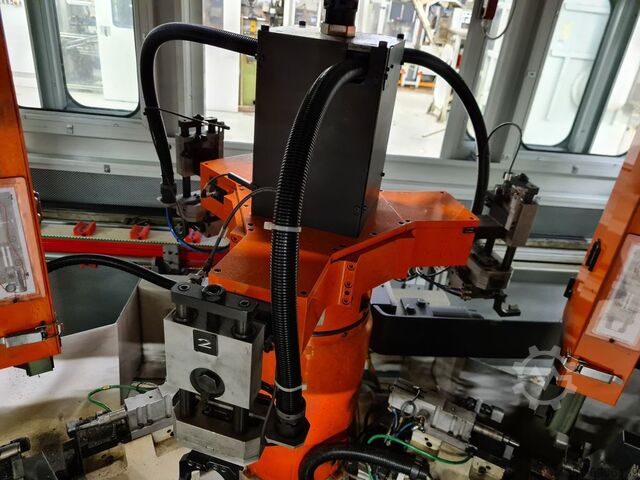

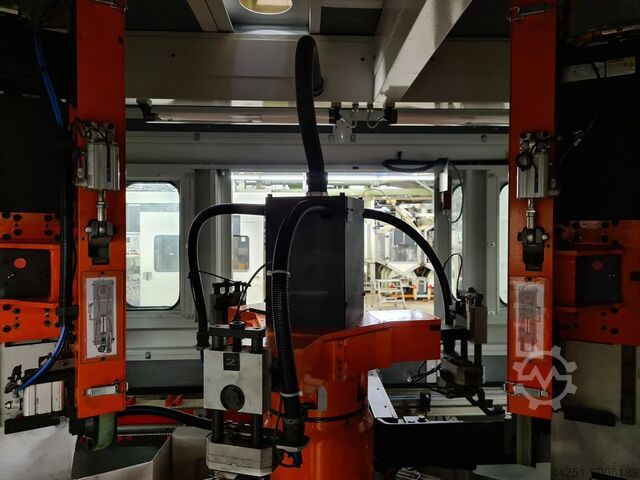

- Автоматическая загрузка/выгрузка деталей с/на линию держателя инструмента с помощью устройства для подбора и размещения между концами вала.
- Поворот седла кольца + торцевание коммутатора + поворот коммутатора.
- Кольцо в сборе - со стороны коммутатора
- Кольцо в сборе - со стороны ведущего колеса
Станок имеет несколько производственных программ для изготовления различных деталей.
Каждая программа однозначно соответствует одному типу вала
Технические данные
Длина вала якоря от до 92,5 - 163,1 мм
Диаметр цапфы подшипника со стороны коммутатора 8; 10; 12,5 мм
Сторона привода 12; 8 мм
Минимальная доступная длина в положении подшипника 3,6 мм
Диаметр упаковки 52; 55; 59 мм
Размеры кольца
Наружный диаметр 40 - 57,4 мм
Внутренний диаметр 37,4 - 56 мм
Ширина кольца 4 - 8 мм
Диаметр седла кольца 44 - 50 мм
Поверхностное кольцевое седло Rz 20 мм

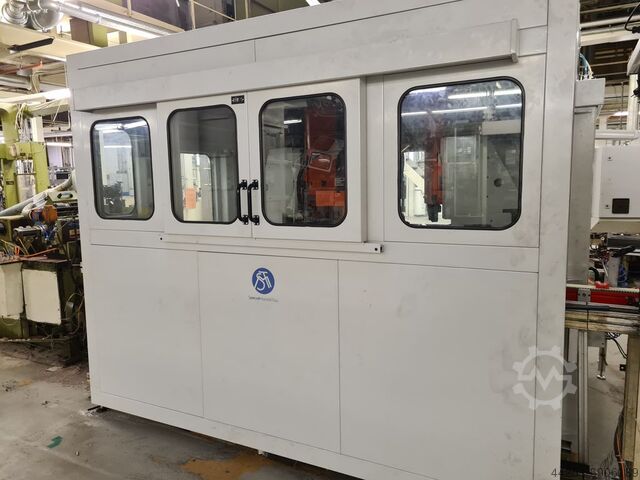

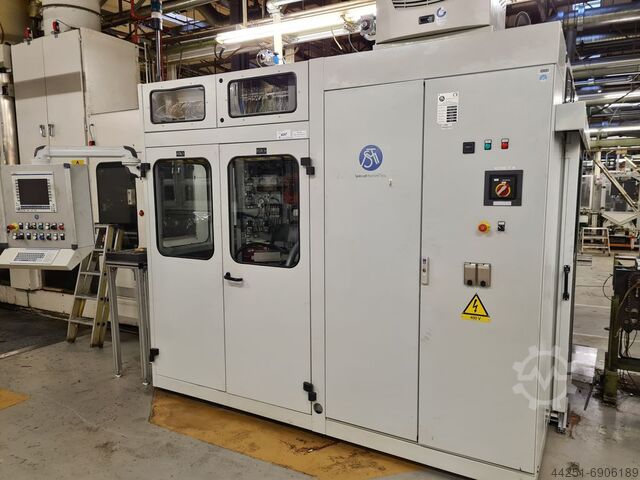

Основные размеры и вес машины
Длина машины 2870 мм
Ширина машины 2600 мм
Высота машины 2530 мм
Вес машины 5000 кг
Bdecehw Emqj R Nc Ifned

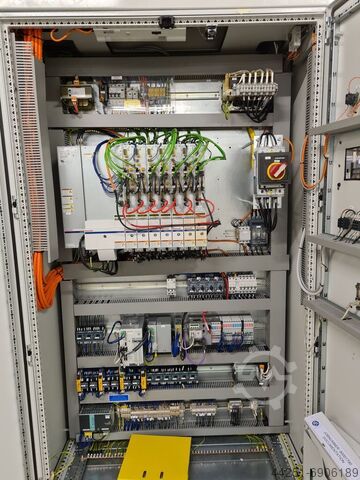

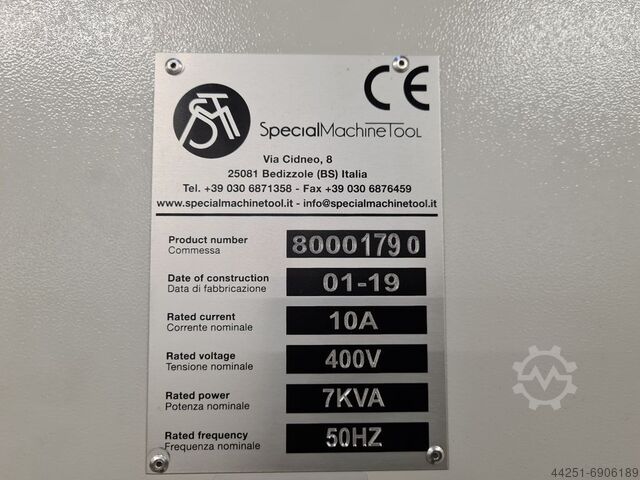

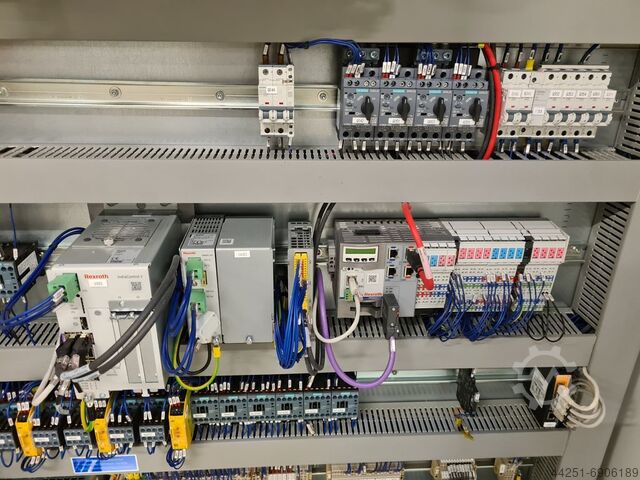

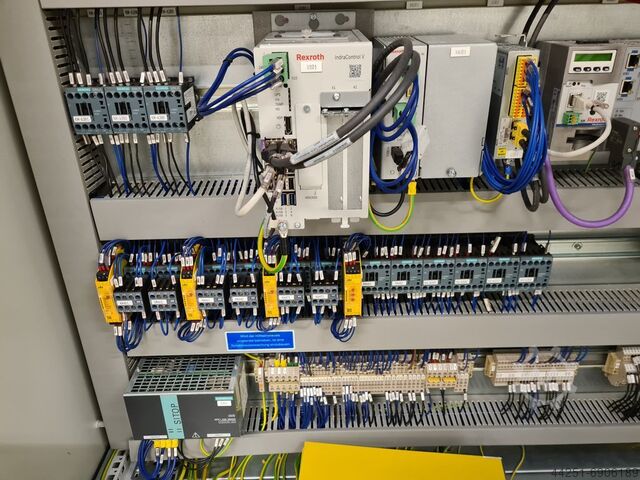

Электромонтаж
Номинальный ток 10 A
Номинальное напряжение (переменный ток) 400 В
Номинальная мощность 7 кВА
Номинальная частота 50 Гц
Пневматическая установка
Номинальное давление 5 бар
Максимальное давление 10 бар
