Автоматический токарный станок, токарный станок с копировальным устройством, копировальный токарный UMA F1 NK 60

Описание

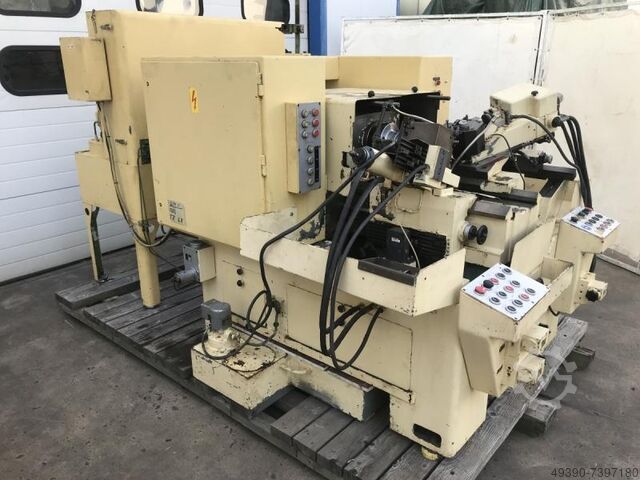

Автомат токарный, токарный станок с копировальным устройством UMA тип F1 NK 60
Копировально-токарный станок для патронных деталей
Зав. № 28-0031 Год выпуска: 1971
Bdsc R Nc Isib D H Rsfnsd
Максимальный диаметр точения: 150 мм
Диаметр проворота над станиной: 400 мм
Длина точения: около 200 мм
Диаметр отверстия шпинделя: около 42 мм
Частота вращения шпинделя: 580 - 930 - 1480 - 2380 об/мин, 4 ступени
Мощность главного двигателя: 5,5 кВт
Сеть: 380 В, 50 Гц
- Шпиндельный фланец для установки токарного патрона с коротким конусом 55021, размер 6, внешний диаметр фланца Ø 180 мм
- Частота вращения шпинделя через 4 передачи
- Гидравлическое зажимное устройство с распорной оправкой, без сквозного отверстия в шпинделе, диаметр зажатия Ø 15 мм

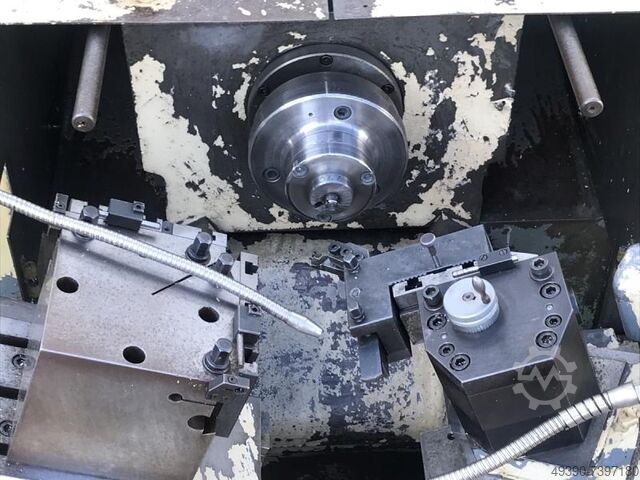

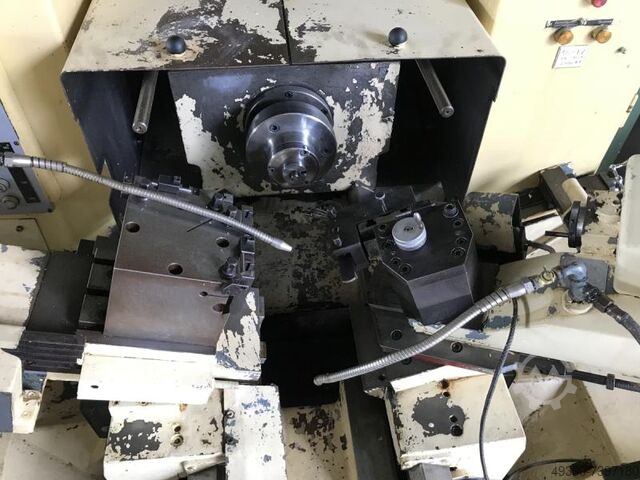

- Справа копировальный суппорт с копировальным устройством SAUTER тип KMCA 61, с гидравлической подачей
- Слева поперечный суппорт с гидравлической подачей
- Охлаждающее устройство, установленное под станиной станка
- Гидравлическая станция расположена за станком
- Руководство по эксплуатации, электрическая схема, гидравлическая схема
Требуемая площадь для токарного автомата с гидравлическим агрегатом (Д x Ш x В): 2900 x 1900 x 1700 мм
Требуемая площадь для токарного автомата (Д x Ш x В): 2400 x 1900 x 1500 мм
Требуемая площадь для гидравлического агрегата (Д x Ш x В): 1400 x 850 x 1700 мм
Масса токарного автомата: 2400 кг
Масса гидравлической станции: 400 кг
Общий вес с поддоном: 3000 кг
Хорошее состояние
