Токарный станок с ЧПУ и роботизированной ячейкой Hardinge CNC-Drehmaschine / FMB Unirobot GT27SP GG-305SP

Описание

Управление: Фанук 32i
Автоматизация: ФМБ УНИРОБОТ ГП7-5Пхс
Шлифовальный шпиндель: шпиндель Jäger HF.
Патрон: MicroCentric 4-410-3-QC Макс.
Транспортер стружки: компактный фильтр Knoll с шарнирным ленточным конвейером
Год постройки: 2021.
Часы работы: 14841ч.
Токарный станок с ЧПУ Hardinge GT27SP:

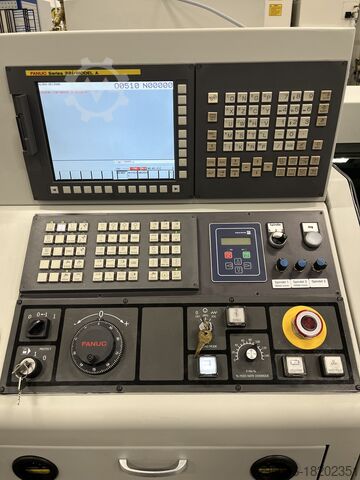

Управление: Фанук 32i
Оси: 2 (X и Z)
Расстояние перемещения: Из руководства по эксплуатации измерено на верхней пластине инструмента Z: 286 мм / X: 607 мм.
Макс. скорость шпинделя: 6000 об/мин.
Размеры машины ДхШхВ: 1850 х 1750 х 1750
Вес: ок. 2100 кг.
Измерительная система MARPOSS с автоматической компенсацией размеров
Фильтр масляного тумана S400 на выдвижной стойке 1525 – 2740 мм
Возможно охлаждение шпинделя, в настоящее время не используется из-за патрона MircoCentric.
ФМБ УНИРОБОТ GP7

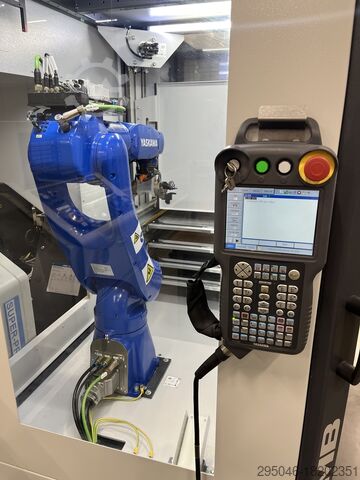

Робот: YASKAWA GP7
Управление: YASKAWA YRC1000

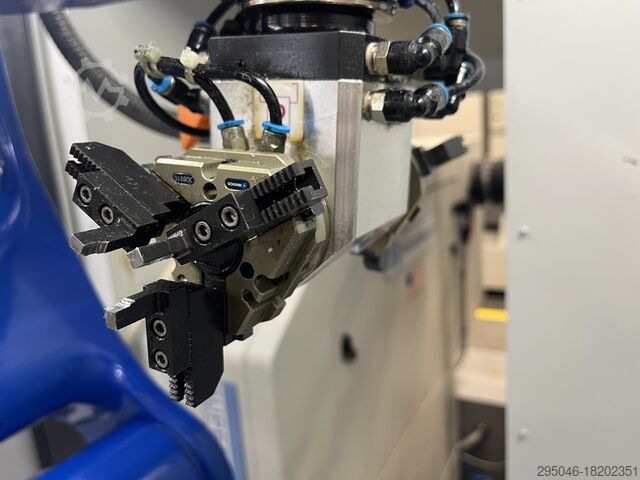

Челюсти: 3-х кулачковая система двойного захвата со встроенным прижимным устройством и обдувочным устройством.
Осей: 6
Номер машины: 11-210314 Р 1889290
Год постройки: 2021.
Размеры роботизированной ячейки ДхШхВ: 1850 x 900 x 2000.
Вес роботизированной ячейки: нет точной информации, около 1000 кг.
Токарная станция в ячейке робота

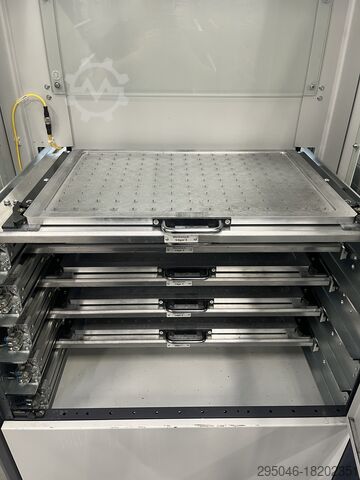

5 поддонов для заготовок 400х600 мм, сторона 1: 77 деталей / сторона 2: 150 деталей

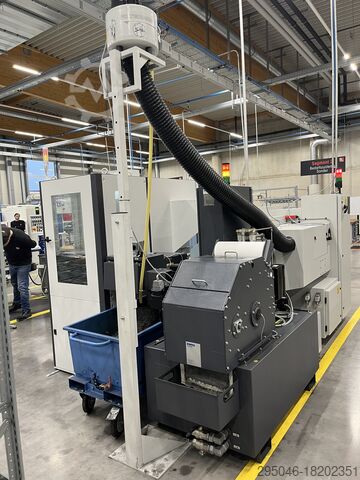

Фильтровальная система Knoll KF110/570 с шарнирным ленточным конвейером Knoll тип 320 S-1/50
Тип фильтра: полосовой фильтр
Серийный номер: 1513866
Год постройки: 2021.
Объем бака: 570 л.
Давление: 5-30 Бар
Размеры фильтрующей системы ДхШхВ: 1800 х 900 х 1900.
Вес: нет данных, ориентировочно 500-700 кг.
Шлифовальный шпиндель:
Шпиндель Hunter SF
Тип: З100-М536.03 К1.2С5ГС
Макс. скорость: 36 000 об/мин.
Напряжение питания: 3 фазы 200–480 В переменного тока, 50/60 Гц.
Bdec Rsvnt Dtj Nc Ifnjd
Преобразователь частоты установлен в шкафу управления и управляется через внешний интерфейс управления.

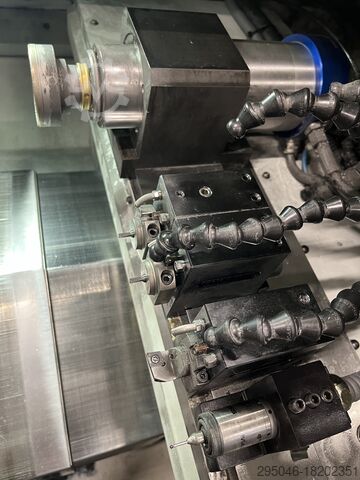

Держатель шлифовального шпинделя
Держатель шлифовального круга RINCK
Аксессуары/Инструменты:
3x крепление MAS-MEX20-GT27-1-S385H
3 поворотных втулки MAS-MEX20
3 поворотных кольца MAS
2x гидравлическое расширение для внутренних экстракторов
1x гидравлическое расширение для поворотного держателя + поворотный держатель
1x кнопка MARPOSS с записью
