токарный станок с ЧПУ Hardinge CNC-Drehmaschine / FMB Unirobot GT27SP GG-121

Описание

Управление: Fanuc 32i A
Автоматизация: FMB Unirobot MH5LS-SP
Шлифовальный шпиндель: шпиндель Jäger HF.
Патрон: MicroCentric 4-410-3-QC Макс.
Конвейер для стружки: Гравитационный фильтр Liqui типа UR1020 с чистым контейнером емкостью 180 л.
Год постройки: 2013.
Часы работы: 59861ч.

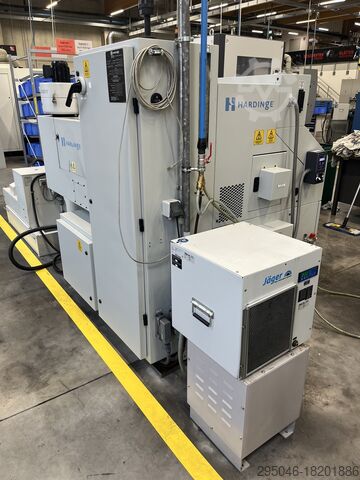

Токарный станок с ЧПУ Hardinge GT27SP:
Управление: Фанук 32i
Оси: 2 (X и Z)
Расстояние перемещения: Из руководства по эксплуатации измерено на верхней пластине инструмента Z: 286 мм / X: 607 мм.
Макс. скорость шпинделя: 6000 об/мин.
Размеры машины Д х Ш х В: 1850 х 1750 х 1750
Вес: ок. 2100 кг.
Измерительная система MARPOSS с автоматической компенсацией размеров
Фильтр масляного тумана S400 на машине
Возможно охлаждение шпинделя, в настоящее время не используется из-за патрона MircoCentric.
ФМБ Униробот MH5LS-SP
Робот: Яскава Мотоман MH005LS
Управление: DXM100 с портативным программатором.
Захваты: 3-х кулачковая система двойного захвата со встроенным прижимным устройством.
Осей: 6
Серийный номер робота: RH9G49-3303-1.
Серийный номер контроллера робота: S21K60-2-4-O
Год постройки: 08/2012.
Размеры роботизированной ячейки Д х Ш х В: 1900 х 950 х 2000.
Вес роботизированной ячейки: нет точной информации, около 1000 кг.
С блоком продувки
Токарная станция в ячейке робота
5 поддонов для заготовок 400х600 мм, сторона 1: 77 деталей / сторона 2: 150 деталей
Гравитационный фильтр Liqui типа UR1020 с чистым контейнером
Тип фильтра: полосовой фильтр
Серийный номер: 33145
Год постройки: 2013.
Размеры ДхШхВ: 1500 х 800 х 1100
Вес: около 250 кг.
Bdjc R Nc Ijvntk Tjfnsd
Шлифовальный шпиндель:
Шпиндель Hunter SF
Тип: З80-М530.05 К1.2СК
Макс. скорость: 30 000 об/мин.
Напряжение питания: 3 фазы 200–480 В переменного тока, 50/60 Гц.
Преобразователь частоты установлен в шкафу управления и управляется через внешний интерфейс управления.
Внешний блок охлаждения KKG15 1,5 кВт
Держатель шлифовального шпинделя
Держатель шлифовального круга RINCK
Аксессуары/Инструменты:
2x крепление MAS-MEX20-GT27-1-S385H
2 поворотных втулки MAS-MEX20
2 поворотных кольца MAS
2x гидравлическое расширение для внутренних экстракторов
1x держатель для поворотного держателя + поворотный держатель
1x кнопка MARPOSS с записью
