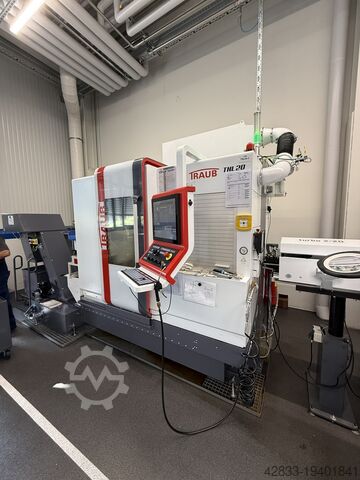

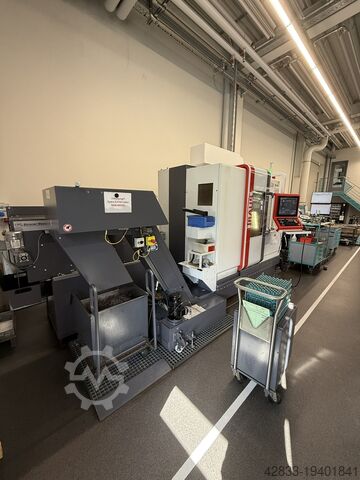

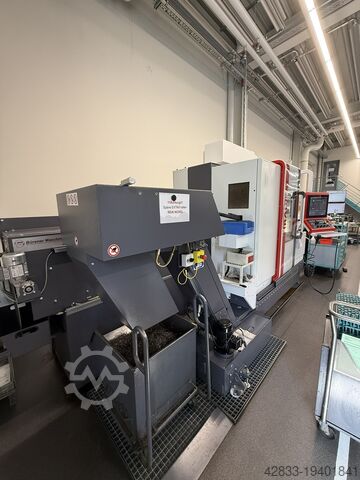

Автоматический токарный станок Traub TNL20

Описание

Максимальный проход прутка, мм: 20
Максимальный ход по оси Z (длинноточение/короткоточение), мм: 205 / 80
Максимальная скорость вращения, об/мин: 10 000
Приводная мощность 100%/40% ПВ, кВт: 3,0 / 5,5
Крутящий момент 100%/40% ПВ, Нм: 5,73 / 10,5 / макс. 17,2
Разрешение оси C, град: 0,001
Максимальная быстрота перемещения по оси Z, м/мин: 20
Количество посадочных мест для инструмента: 8
Количество приводных инструментов: 8
Bdec Rowuddvo Nc Ifnjd
Максимальная скорость вращения, об/мин: 12 000 / 8 000
Диаметр посадочного отверстия, мм: 45
Приводная мощность 100%/40% ПВ, кВт: 1,0 / 2,0
Сечение державки, мм: 16x16 / 20x20
Ход суппорта X, мм: 120 / 165
Ход суппорта Y, мм: ±25,4
Ход суппорта Z, мм: 254 / 567,5
Быстрое перемещение X / Y / Z, м/мин: 20 / 20 / 40
Угол поворота оси B, град: 105
Револьвер нижний:
Количество посадочных мест для инструмента: 8
Количество приводных инструментов: 8
Максимальная скорость вращения, об/мин: 12 000
Диаметр посадочного отверстия, мм: 45
Приводная мощность 100%/40% ПВ, кВт: 1,0 / 2,0
Сечение державки, мм: 16x16 / 20x20
Ход суппорта X, мм: 120
Ход суппорта Y, мм: ±25,4
Ход суппорта Z, мм: 155
Быстрое перемещение X / Y / Z, м/мин: 20 / 20 / 40
Задний аппарат:
Количество посадочных мест для инструмента: 4
Ход суппорта X / Y / Z, мм: 120 / ±25,4 / 155
Диаметр посадочного отверстия, мм: 25
Противошпиндель:
Максимальный проход шпинделя, мм: 20
Максимальная скорость вращения, об/мин: 10 000
Приводная мощность 100%/40% ПВ, кВт: 3,0 / 5,5
Крутящий момент 100%/40% ПВ, Нм: 5,73 / 10,5 / макс. 17,2
Ход суппорта X, мм: 235,5
Ход суппорта Z, мм: 258
Разрешение оси C, град: 0,001
Быстрое перемещение X / Z, м/мин: 20 / 40
Система подачи СОЖ, базовая комплектация:
Давление насоса, бар: 3 / 8
Объем бака, л: 250
Производительность при 3 / 8 бар, л/мин: 80 / 120
Тонкость фильтрации, мкм: 200
Габариты станка:
Длина x ширина x высота, мм: см. план установки*
Вес, кг: 5000*
Подключаемая мощность, кВт: 40 (47 кВА)
