Автоматический токарный станок Traub TNL 18-7B

Описание

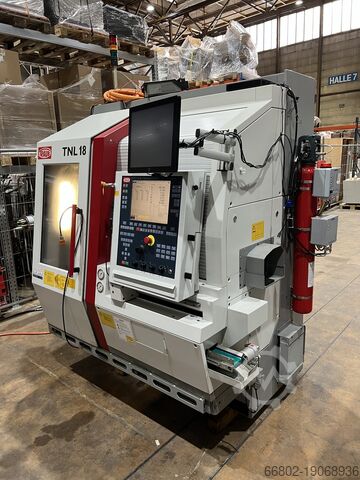

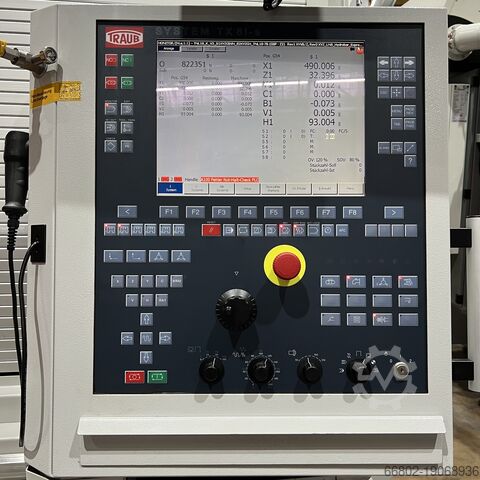

Автоматический токарный станок с ЧПУ Traub TNL 18-7B
Базовая машина: 2441 x 1396 мм
Вес: 3800 кг.
Высота шпинделя над полом: 3800 мм
Подключенная мощность: 24 кВт
Главный шпиндель
Макс. диаметр стержня: 18 мм
Макс. скорость: 12000 об/мин
Скорость вращения на повороте: 5000 об/мин
Ход Z: 205 мм
Ускоренный ход: 40 м/мин
Разрешение измерительной системы Z: 0,001 мм
Усилие подачи: 3000 Н
Головка шпинделя / короткий конус: держатель короткого конуса Traub
Макс. Усилие зажима: 1400 даН
Макс. давление зажима: 40 бар
Минимальное давление зажима: 7,5 бар
Площадь поршня: 40 см2
Общий ход цилиндра: 5 мм
Резьба зажимной трубки: M25 X 1

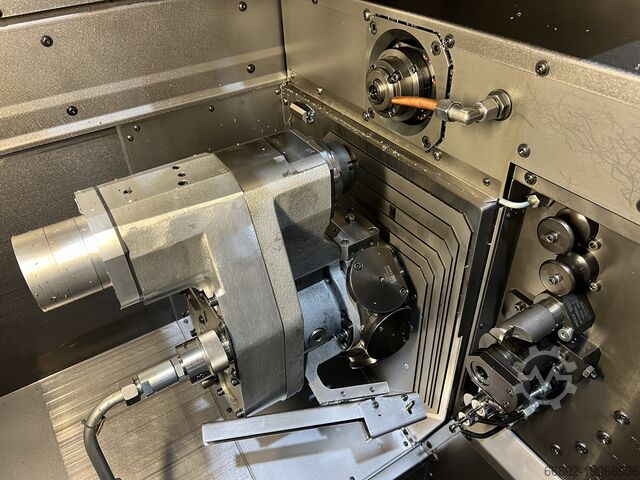

Контршпиндель
Диаметр заготовки: 21
Глубина зажима заготовки: 180 мм
Макс. скорость: 12000 об/мин
Ход: X: 120 мм
Y: -20/+40 мм
Z: 250 мм
Ускоренный ход: X: 20 м/мин
Y: 20 м/мин
Z: 40 м/мин
Максимальное давление зажима: 30 бар
Минимальное давление зажима: 10 бар

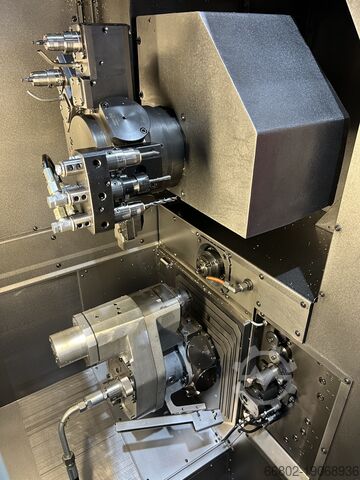

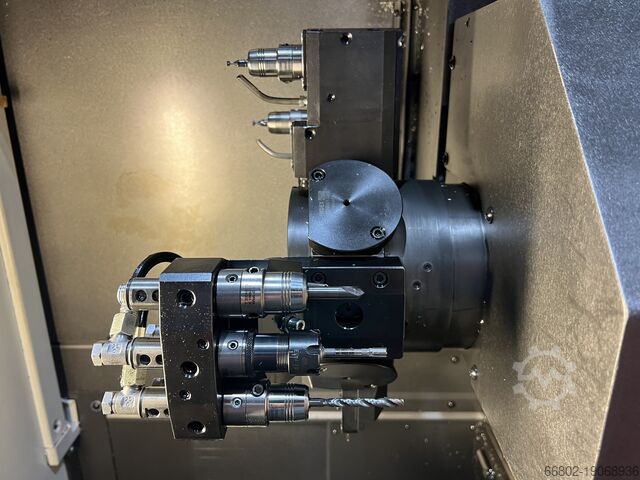

Верхняя револьверная головка с осью B
Количество станций: 8
Сечение вала, токарный резец: 16 x 16 мм
Ход: X: 120 мм
Y: -25/+40 мм
Z: 250 мм
Ускоренный ход: X: 20 м/мин
Y: 20 м/мин
Z: 40 м/мин
Время от чипа до чипа: 0,5 сек.
Разрешение измерительной системы: X: 0,0005 мм
Y: 0,0005 мм
Z: 0,001 мм

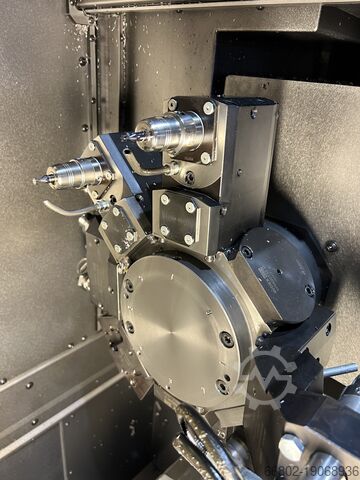

Револьверная головка внизу
Количество станций: 7 + контршпиндель
Сечение вала, токарный резец: 16 x 16 мм
Ход: X: 120 мм
Y: -20/+40 мм
Z: 250 мм
Ускоренный ход: X: 20 м/мин
Y: 20 м/мин
Z: 40 м/мин
Время от чипа до чипа: 0,5 сек.
Разрешение измерительной системы: X: 0,0005 мм
Y: 0,0005 мм
Z: 0,001 мм
Привод инструмента для револьверной головки выше
Количество питаемых станций: Макс. 8
Мощность привода: 2 кВт
Макс. скорость: 12000 об/мин
Крутящий момент: 3,9 Нм
Привод инструмента для револьверной головки внизу
Количество приводных станций: 7 + контршпиндель
Мощность привода: 3,4 кВт
Макс. скорость: 12000 об/мин
Крутящий момент: 7,3 Нм

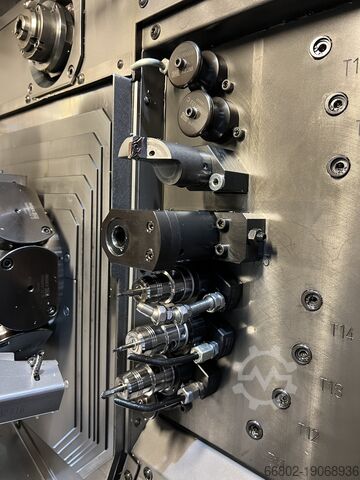

Привод рабочего органа заднего агрегата
Количество станций: 7
Количество проезжих станций: макс. 3
Шаг: 46 мм
Мощность привода: 2 кВт
Макс. скорость: 7500 об/мин
Крутящий момент: 4,7 Нм
Мощность привода: 2 кВт
Макс. скорость: 4000 об/мин
Крутящий момент: 11,8
ОБЪЕМ ПРЕДЛОЖЕНИЯ
Среди прочего: (список не является исчерпывающим):
Токарный станок с ЧПУ Traub
Держатели инструмента, приводные и неприводные

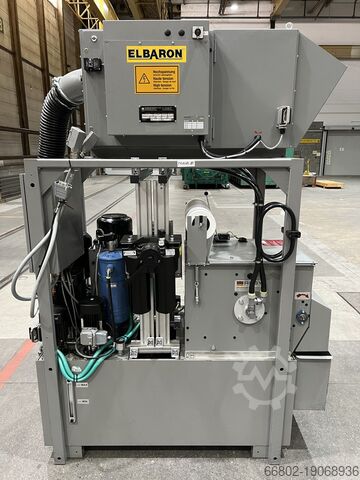

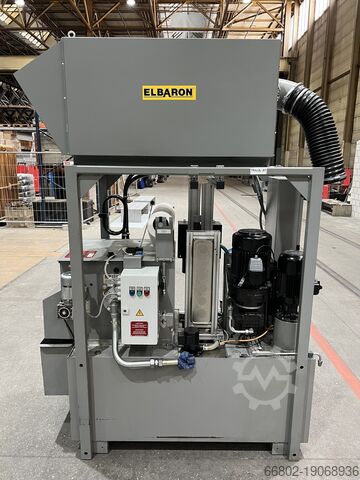

Система фильтрации высокого давления и ленточного типа
Сепаратор масляного тумана
Bdjc Rjwg Taks Nc Ifned
Система пожаротушения

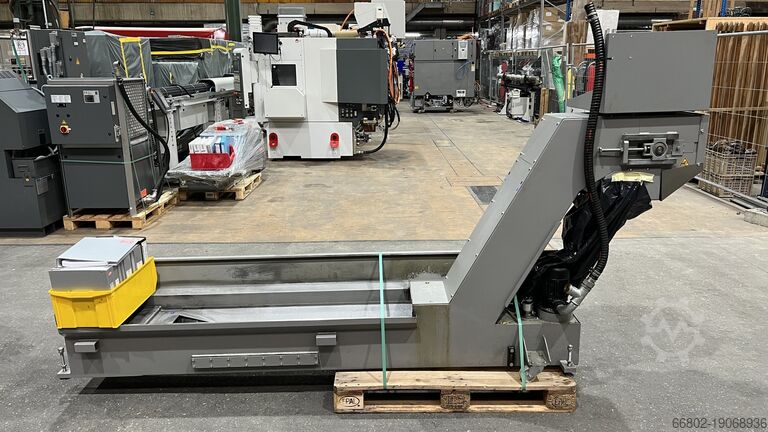

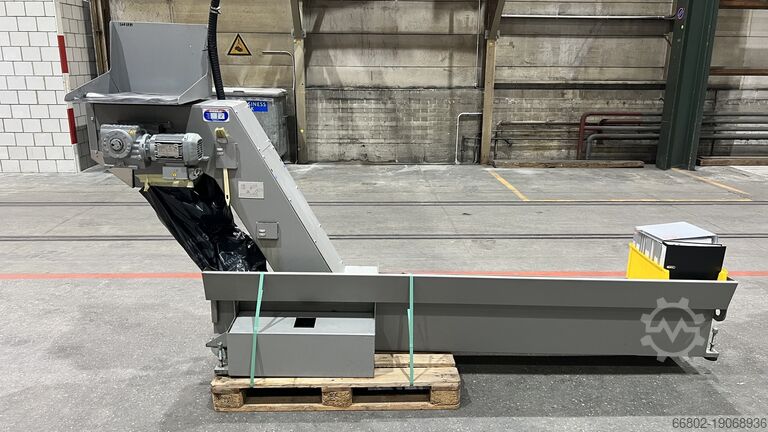

Конвейер для стружки

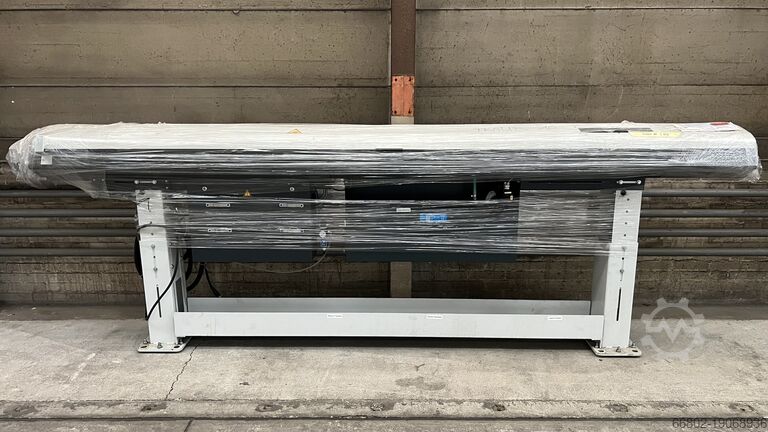

Загрузчик прутков
Эксплуатационная документация
Точный объем предложения согласно фотогалерее
Мы не несем ответственности за точность, полноту и актуальность информации.
