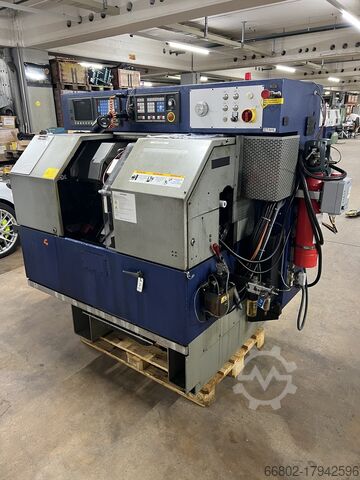

Автоматический токарный станок TORNOS ENC 74 T

Описание

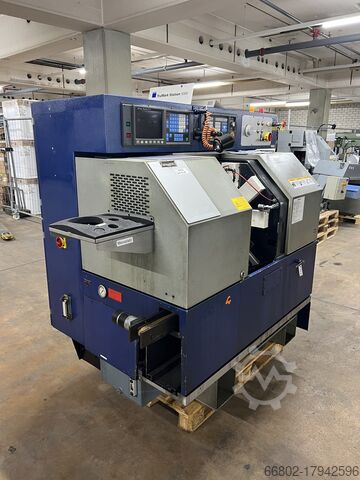

Токарный станок с ЧПУ Tornos ENC 74 T

ТЕХНИЧЕСКИЕ ДАННЫЕ

Dwocjvdwcfs Ed Ddcjb
Подвижная бабка

Максимальный проход круглого прутка: 7 мм
Минимальный проход круглого прутка: 1 мм
Пропускная способность квадратного прутка: 5 мм
Шестигранный пруток: 6 мм
Максимальная длина поворота фиксированной направляющей втулки (7 мм): 113 мм
Максимальная длина поворота неподвижной направляющей втулки (10 мм): 109 мм
Длина поворота синхронизированной вращающейся направляющей втулки (10 мм): 81 мм
Длина поворота синхронизированной вращающейся направляющей втулки с 3 положениями: 72 мм
Максимальная длина вращения направляющей втулки MAGIC (7 мм): 104 мм
Максимальная длина вращения направляющей втулки Habegger (10 мм): 103 / 94 мм
Цанговый патрон Schaublin тип F13: 76-357
Минимальное и максимальное усилие зажима: 270 и 590 даН
Скорость вращения главного шпинделя: 15`000 об/мин
Быстрая подача (бабка): 15 м/мин
Разрешение измерения (Z1): 0,00025 мм

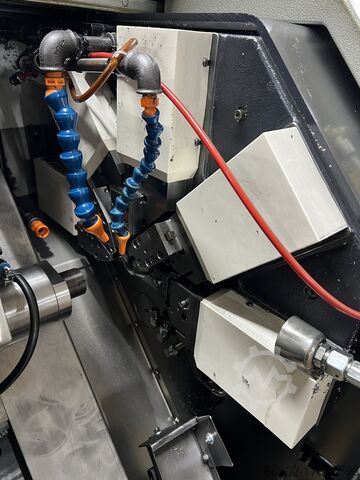

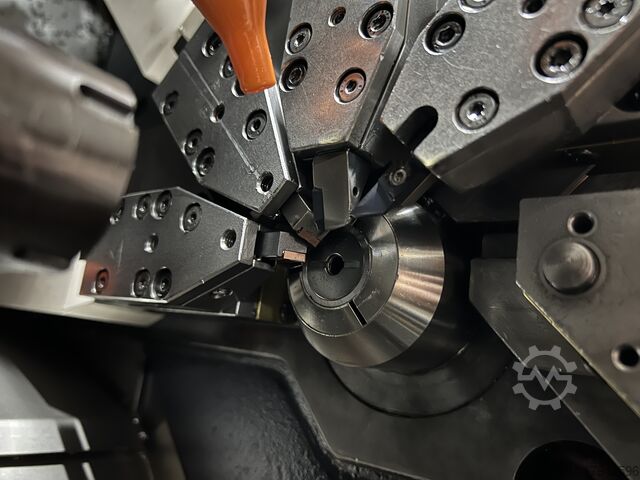

Держатель направляющей втулки

Количество инструментов: 7
Максимальное количество насадок для поперечного сверления и поперечных фрез: 3
Максимальная скорость: 6000 об/мин
Квадратное расположение инструментов: 8 x 8 мм
Быстрая подача инструмента (X1/Y): 7,5 / 10 м/мин

Торцевое крепление

Скорость перемещения X2: 15 м/мин
Скорость перемещения Z2: 15 м/мин
Количество позиций для концевых узлов: 3
Межцентровое расстояние между узлами: 50 мм

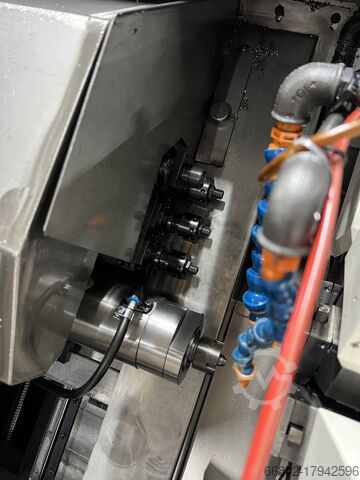

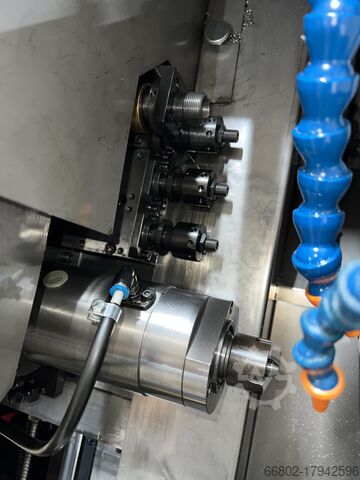

Контршпиндельная бабка Максимальный диаметр зажима: 7 мм
Цанговый патрон Schaublin тип F13: 76-357
Максимальная скорость вращения контршпиндельной бабки: 12`000 об/мин
Скорость вращения узлов: 12`000 об/мин
Встречные операции
Количество позиций: 3
Диаметр отверстий для держателей инструмента: 35 мм
Межцентровое расстояние между позициями: 50 мм

СФЕРА ПРИМЕНЕНИЯ

В комплект поставки входят: (список не является исчерпывающим) токарный автомат с ЧПУ Tornos ENC 74 T

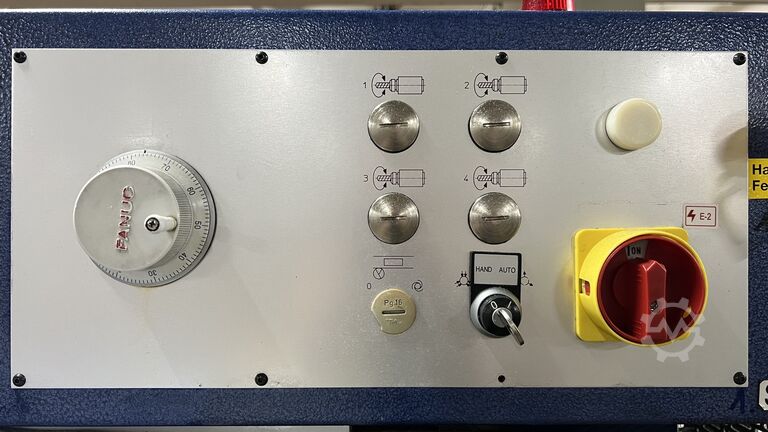

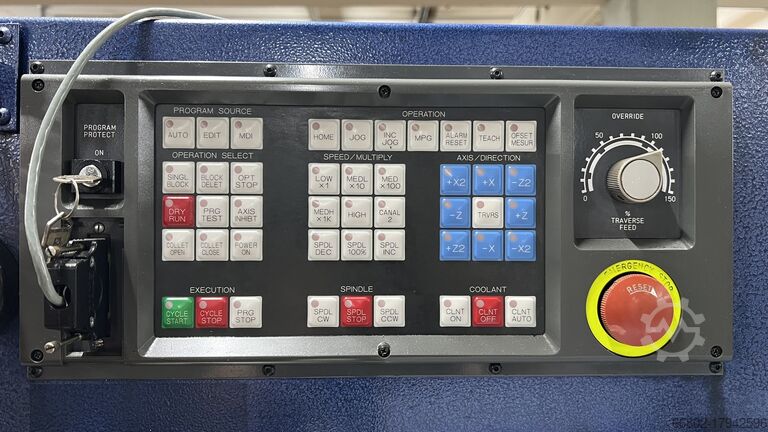

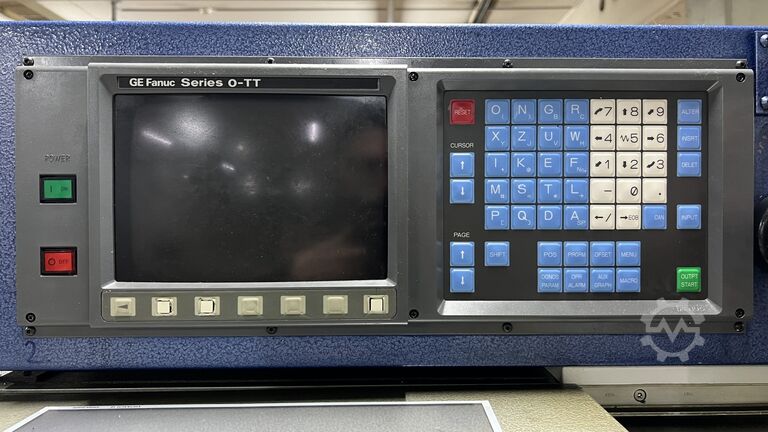

Управление: GE Fanuc Series O-TT

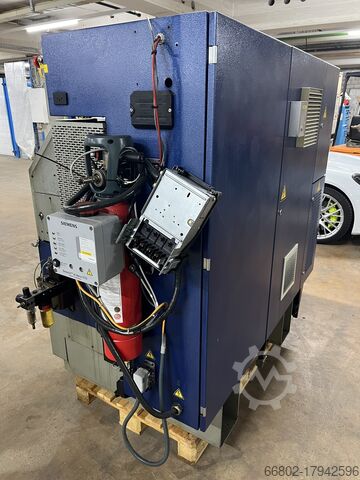

Система пожаротушения: Siemens

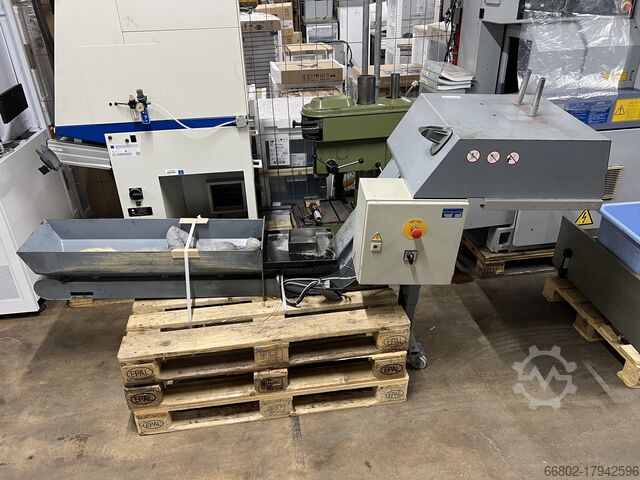

Транспортер стружки

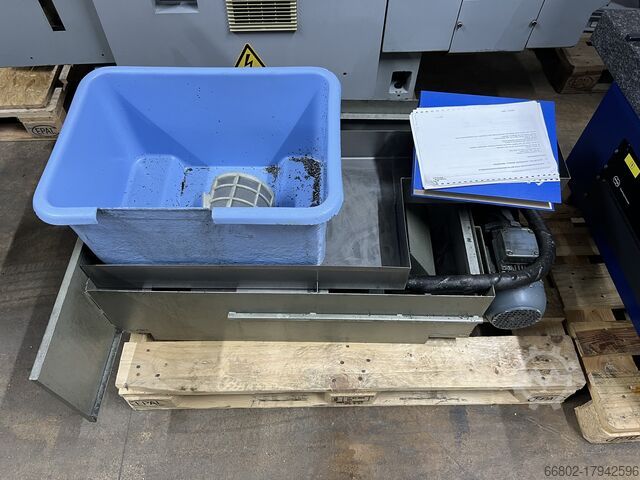

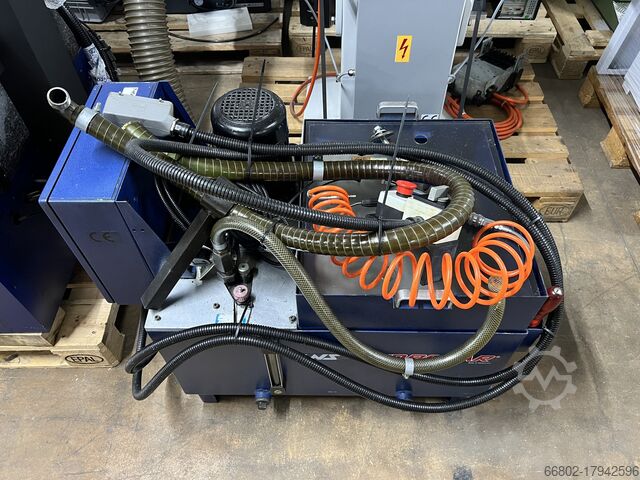

Бак для охлаждающей жидкости / насос
Насос высокого давления

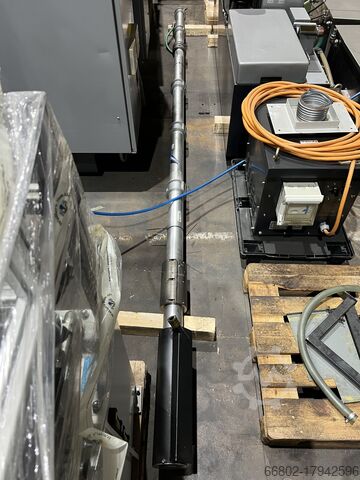

Устройство подачи прутка: LNS
Точный объем поставки в соответствии с фотогалереей

За правильность, полноту и актуальность информации ответственности не несём
