Автоматический токарный станок STAR Micronics SB-16D

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
Данные по осям
Быстрый ход: X, Y, Z, ZB, XB: 35.000 мм/мин
C: 198.000 °/мин (550 мин⁻¹)
Максимальная подача при резании: X, Y, Z, ZB, XB: 10.000 мм/мин
C: 10.000 °/мин (27,8 мин⁻¹)
Минимальная единица ввода: X, Y, XB: 0,001 мм / 0,0001 дюйма (диаметр)
Z, ZB: 0,001 мм / 0,0001 дюйма
C: 0,001°
Производительность обработки
Максимальный диаметр обработки: Ø16 мм (5/8 дюйма)
Максимальный ход шпинделя: стационарная направляющая втулка: 205 мм (8 дюймов)
вращающаяся направляющая втулка: 155 мм (6–3/32 дюйма)
вращающаяся магическая направляющая втулка: 155 мм (6–3/32 дюйма)
Максимальная сверлильная способность: приводной инструмент: Ø6 мм (15/64 дюйма), Ø4 мм (5/32 дюйма)
Максимальная резьбонарезная способность: приводной инструмент: M5×P0.8, M3×P0.5
Максимальная фрезерная способность: Ø10 мм (25/64 дюйма), Ø7 мм (9/32 дюйма)
Максимальные параметры резьбонарезания: M8×P1.25
Конфигурация станка
Режим работы: рабочая станция справа
Конфигурация: интегрированная механическая/электрическая конструкция
Габариты (Д×Ш×В): 1861 × 1060 × 1750 мм
Высота шпинделя: 1060 мм
Вес: ок. 1700 кг

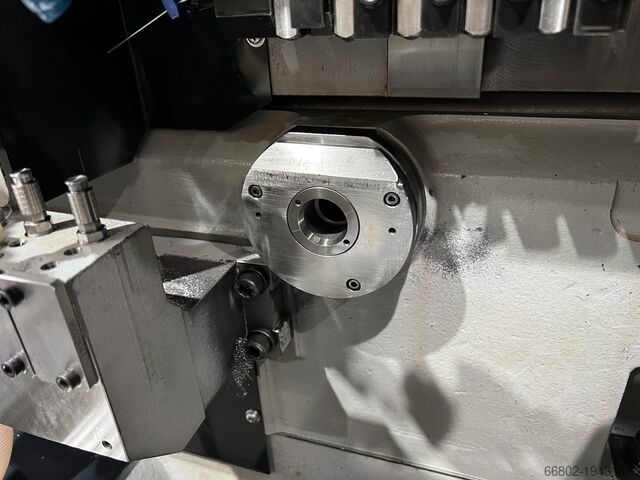

Главный шпиндель
Частота вращения шпинделя: макс. 10.000 мин⁻¹
Управление частотой вращения: команда S + прямая команда из 5 цифр
Привод главного шпинделя: 2,2 кВт (непрерывная эксплуатация)
3,7 кВт (15 мин/60% ED)
Индексирование: 15°, 1°

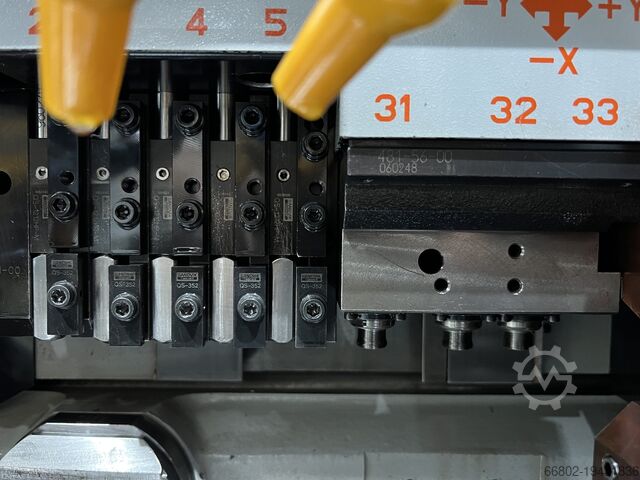

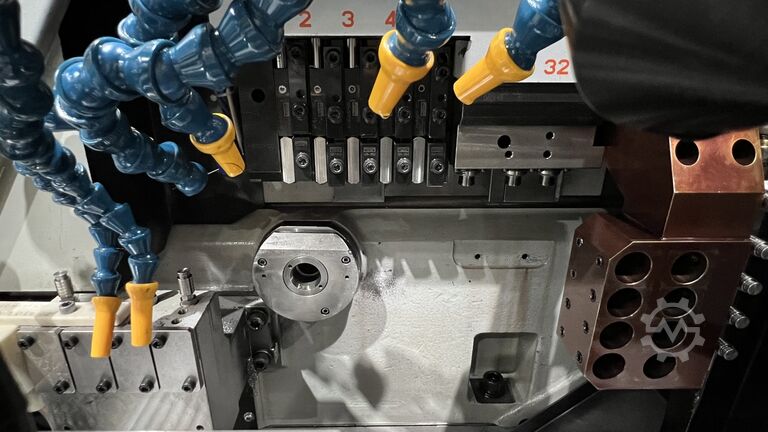

Инструментальные комбинации
Bjc R Njwvap Rjc Ifnedd
Различные комбинации с 1–3 шпинделями для инструментов Ø12 мм, Ø10 мм или Ø6 мм
Держатель инструмента для ER11 или ER16

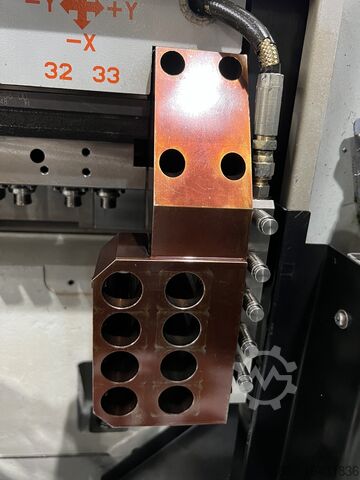

Приемник сверл
Количество инструментов: 4
Макс. частота вращения: 5000 мин⁻¹ (ER16), 7500 мин⁻¹ (ER11)
Приводной мотор: 0,4 кВт
Выбор инструмента: сервопривод

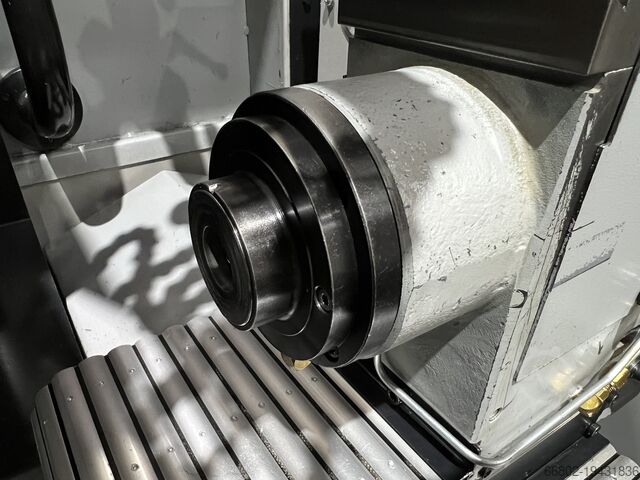

Обработка с тыльной стороны
Макс. диаметр зажима: Ø16 мм (5/8 дюйма)
Макс. длина детали: 80 мм
Макс. ход внешнего шпинделя: 30 мм
Макс. длина подачи детали: 50 мм
Частота вращения шпинделя: макс. 8000 мин⁻¹
Привод шпинделя: 100 Вт, AC-сервомотор

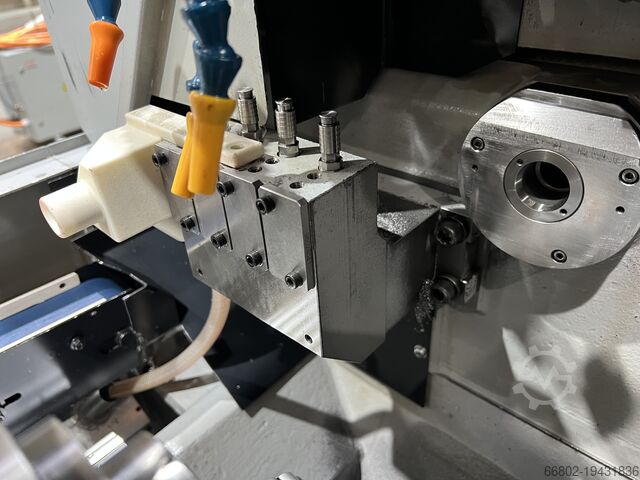

Инструменты: 4-шпиндельный аппарат
Максимальная сверлильная способность: Ø8 мм (5/16 дюйма)
Макс. резьбонарезная способность: M6 × P1.0
ПРЕДЛАГАЕМЫЙ КОМПЛЕКТ
В том числе, среди прочего (неполный перечень):

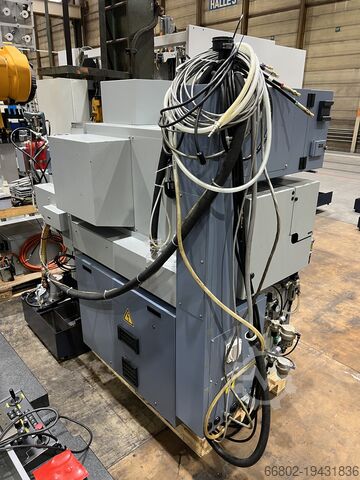

STAR SB-16D CNC продольно-токарный автомат

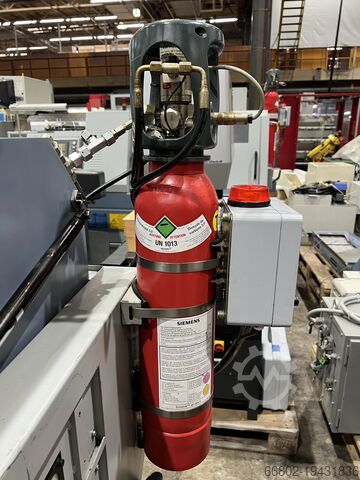

Система пожаротушения

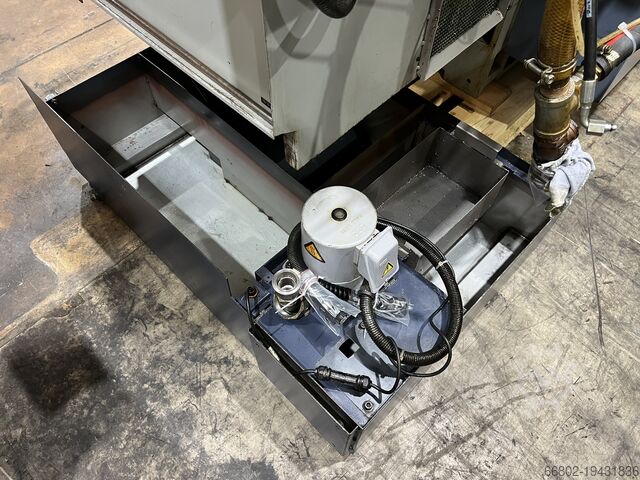

Ванна для охлаждающей жидкости

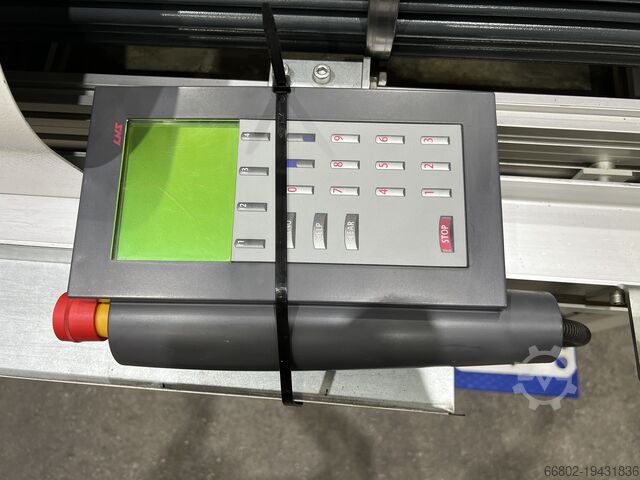

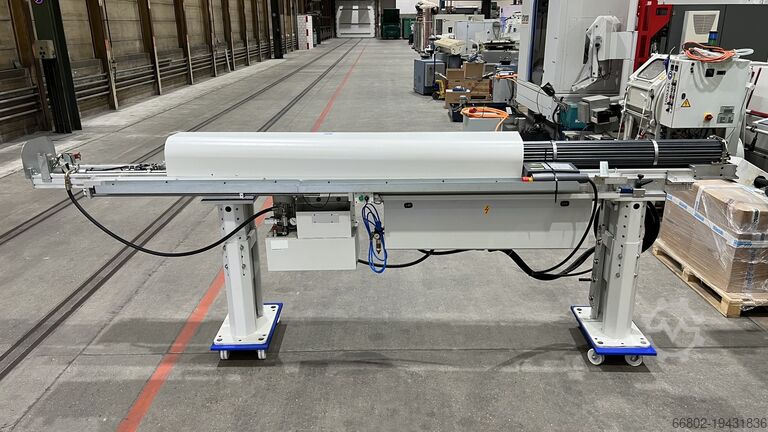

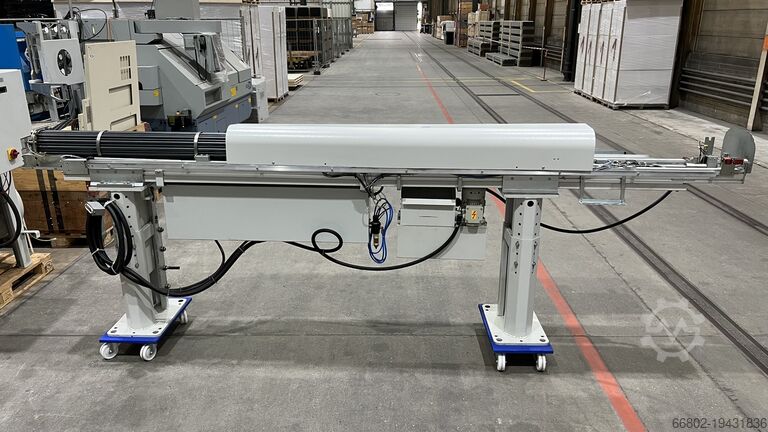

Подающий магазин прутка LNS Tryton-112

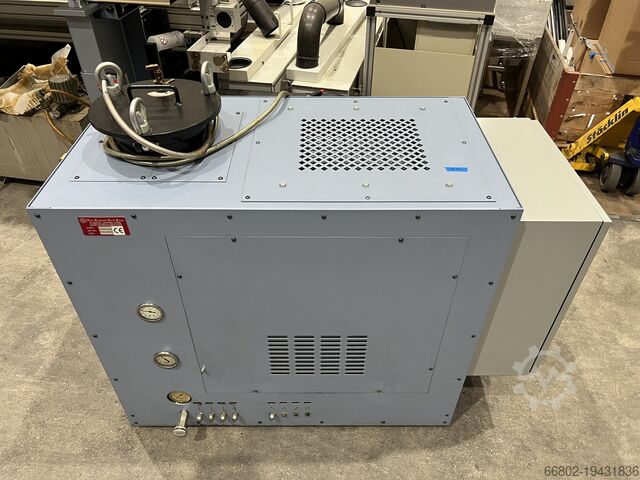

Насос высокого давления

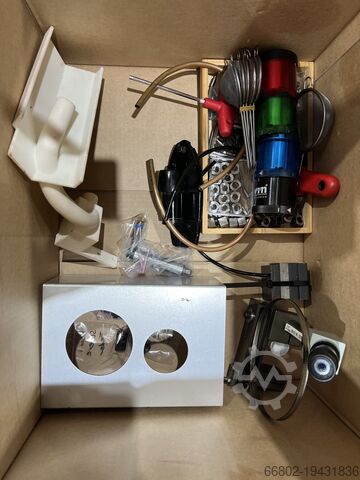

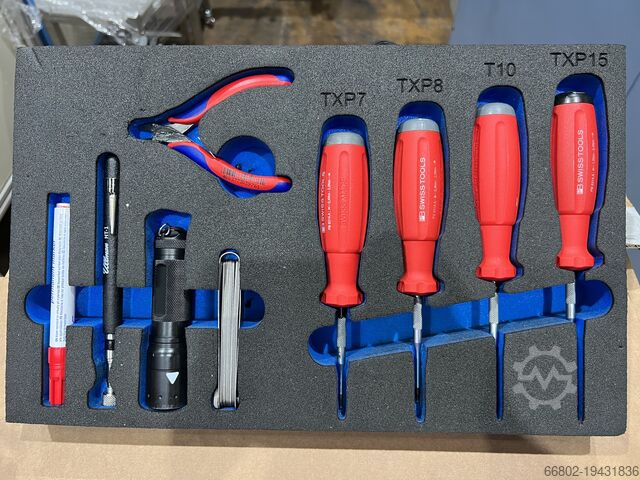

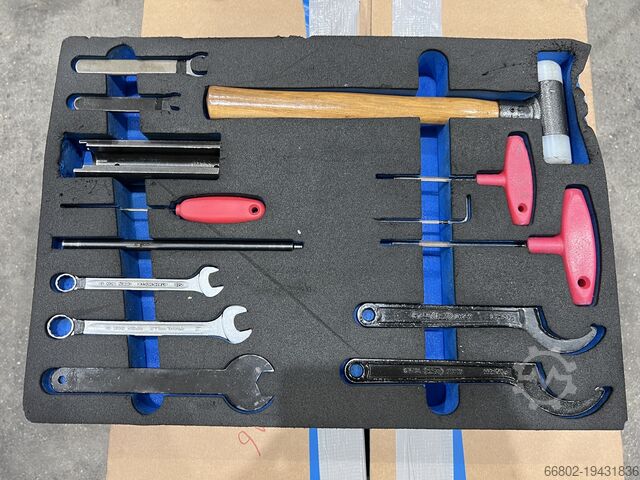

Оснащение станка

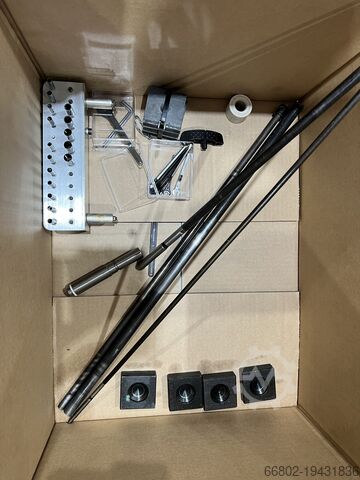

Комплектующие для подачи прутка

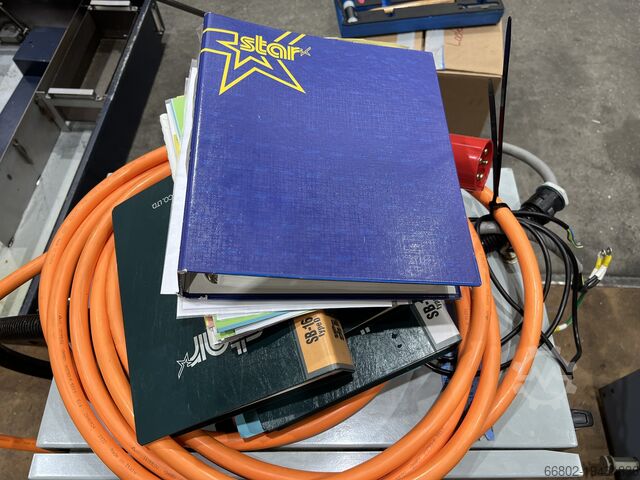

Полная эксплуатационная документация
Точный объем поставки – согласно фотоотчету
