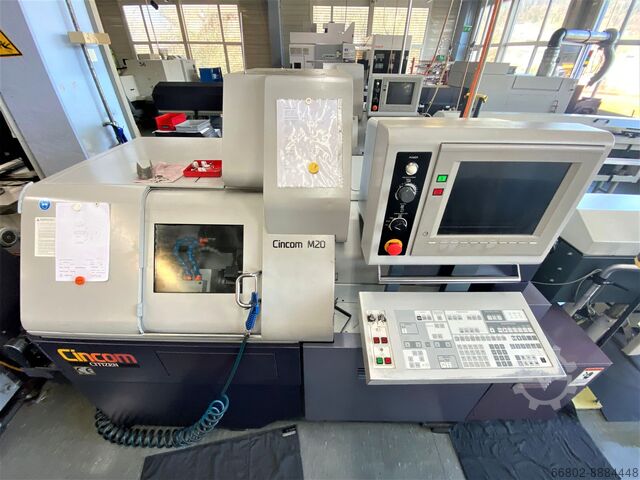

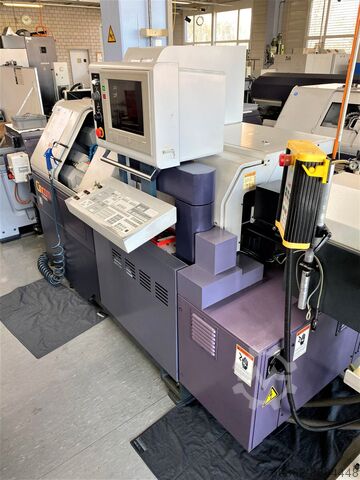

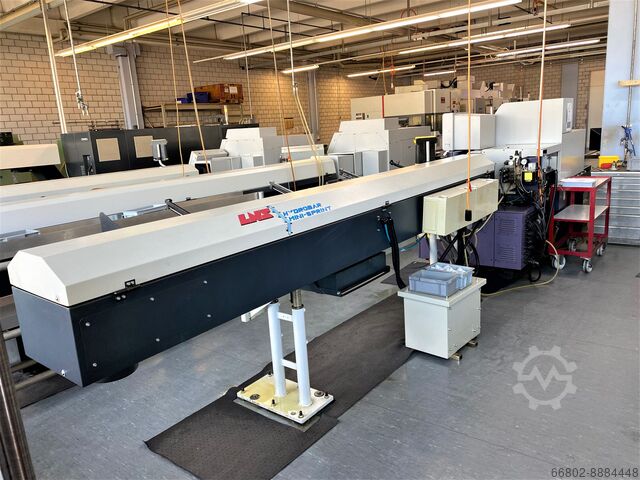

Автоматический токарный станок с ЧПУ Citizen M20-C

Описание

Токарный станок Citizen M20-C с ЧПУ швейцарского типа
Технические данные
Макс. Диаметр обработки: 20 мм
Макс. Длина обработки: 320 мм / патрон
Макс. Диаметр сверления: 10 мм
Макс. Диаметр нарезания резьбы: M8
Диаметры сквозных отверстий: 24 мм, 21 мм
Скорость вращения шпинделя: 200 - 8100 об/мин
Ступени изменения скорости шпинделя: Бесступенчатое, S4-Digit
Вращающийся инструмент Макс. Диаметр сверления:

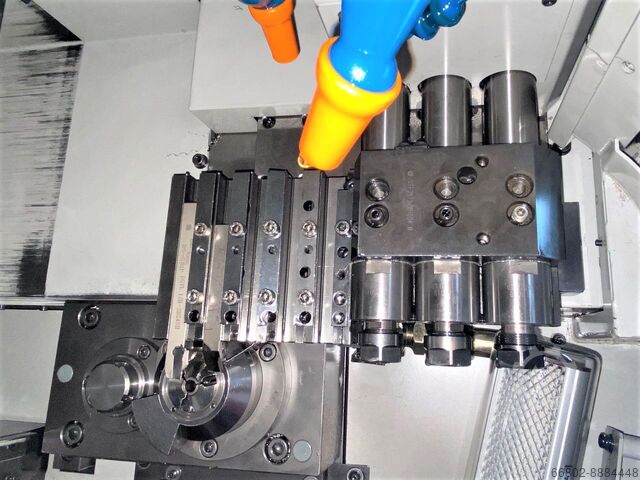

Групповой инструмент: 5 мм

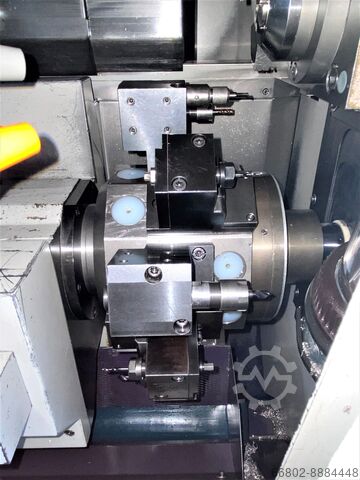

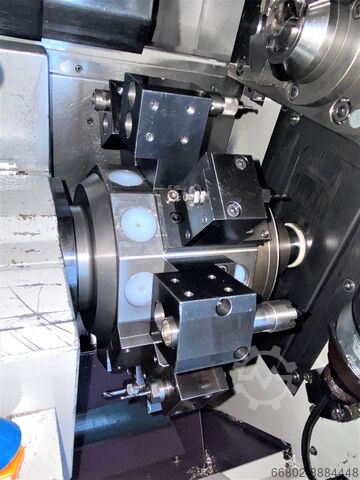

Револьверная головка: 5 мм
Вращающийся инструмент Макс. Диаметр патрона:
Групповой инструмент: 10 мм
Револьверная головка: 7 мм
Вращающийся инструмент Макс. Диаметр нарезания резьбы:
Турель: M5
Скорость вращения шпинделя инструмента:
Bdoc R Ncjktfiae Ifned
Зуборезный инструмент: от 250 до 5000 об/мин
Револьверная головка: от 320 до 6380 об/мин
Ступени изменения скорости вращения шпинделя инструмента: Бесступенчатое, S4-Digit

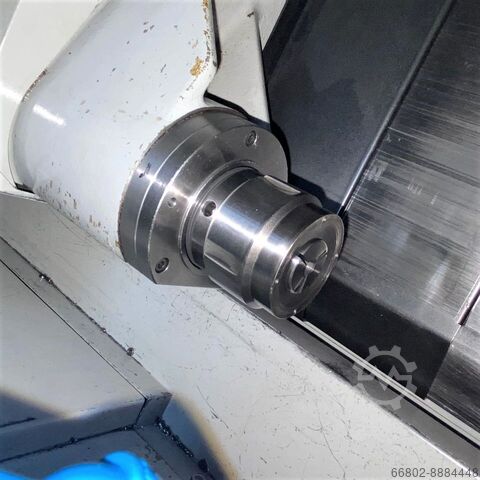

Обратный шпиндель Макс. Диаметр патрона: 20 мм
Макс. Длина передней части спинки
Обрабатываемая рабочая поверхность: 125 мм
Задняя обработка Макс. Диаметр сверления: 8 мм
Обратная обработка Макс. Диаметр резьбы: M8
Скорость заднего шпинделя: от 150 до 7200 об/мин
Ступени изменения скорости заднего шпинделя: Бесступенчатое, S4-Digit
Количество устанавливаемых инструментов
Групповой инструмент: Резка: 5, Сверление: 3 (Всего 8 инструментов)
Турель: 10
Количество индексаций турели: 10
Держатель инструмента:
Gang Tool: Специальный инструмент M20
Револьверная головка: Ø 10- Ø 10 мм (тип позиционирующего штифта)
Размер фрезы:
Инструмент группы: 13 x 13 x 130 мм
Турель: 10 x 10 x 60 мм
Макс. Диаметр инструмента, установленного на держателе поворотного инструмента:
Gang Инструмент: Сверло, концевая фреза: Ø 10 мм
Револьверный; сверло, концевая фреза: Ø 7 мм
Метчик: M6
Фреза: 45 x 12,7 мм
Быстрая подача
Ось X1: 15 м/мин
Оси X2, Y1, Z1, Z2, Z3: 18 м/мин
Ось A2: 200 об/мин
Наименьший входной инкремент: Оси X1, X2, Y1: 0,001 мм
Оси Z1, Z2, Z3: 0,001 мм
Ось A2: 0,001 град. Индексация шпинделя: 0,001 °
Высота центра: 1070 мм
Двигатели: Двигатель шпинделя: 2,2 / 3,7 кВт
Задний шпиндель: 0,75 / 1,5 кВт
Инструмент группы: 0,4 кВт
Револьверная головка: 0,4 кВт
Двигатель подачи по осям Y1, A2: 0,3 кВт x 2
Оси X2, Y1, Z1, Z2, Z3: 0,5 кВт x 5
Гидравлический двигатель: 0,4 кВт
Двигатель охлаждающей жидкости: 0,25 кВт
Двигатель смазки: 0,004 кВт
Потребляемая мощность: 14 кВА
Необходимая площадь: 1100 x 2540 x 1700 мм
Вес: 2500 кг
