Автоматический токарный станок HANWHA XD10-Y2

Описание

Машина непосредственно у дилера HB TURNKEY (Hanwha Германия):
Токарный станок Hanwha с ЧПУ швейцарского типа XD10 с системой управления Fanuc серии 0i (сравнимо со звездой SR-10J).
ОСНОВНОЙ СПИНДЛЯР
-Максимальный диаметр вращения: 10 мм
макс. диаметр отверстия шпинделя: 10 мм
Bec R Nogq Ravec Ifnodd
максимальная скорость [об/мин]: 15.000
Максимальная мощность [кВт]: 3,7 ДВИГАТЕЛЬНЫЙ ДВИГАТЕЛЬ
ось С с 0,001
ход Z1 [мм]: 155
Блок синхронной направляющей втулки
Тип направляющей втулки: SD125 R
Цанговый тип: 1212 E
COUNTERSPINDLE
Максимальная скорость [об/мин]: 10.000
Максимальная мощность [кВт]: 1,1
ось С с 0,001
максимальный диаметр резьбы [мм]: 10
макс. длина детали выбрасывается спереди:
ход Z2 [мм]: 180
тип цанги: 1212E

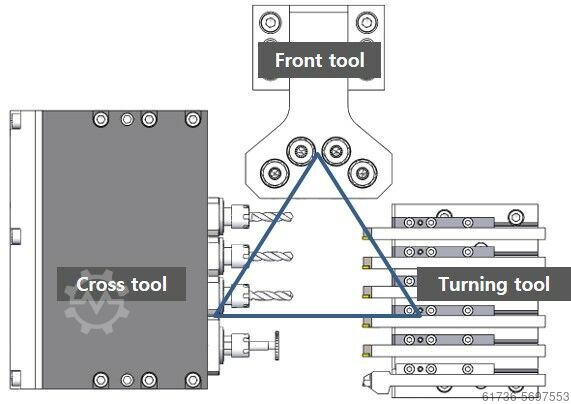

ПАРАМЕТРЫ ОСНАСТКИ
Слайд для инструмента X1, Y1:
Пластина держателя инструмента для 5 внешних токарных инструментов 8х8 мм
Оборудование для поперечного бурения/фрезерования:
- Количество: 4 приводных сверлильных/фрезерных шпинделя, ER11
- Власть: 0,55, S6000...
- Передняя насадка для 4-х сверлильных шпинделей - ER11
BACKWORKING
- держатель для 4 инструментов
- 2 приводных сверлильных/фрезерных шпинделя ER11 модульный
- 2 неподвижных сверлильных/фрезерных шпинделя ER11 модульный
ПРОХОДНЫЕ ОСИ И ПРОПУСКНАЯ СПОСОБНОСТЬ
Количество сервоосей: 6
Количество осей шпинделя: 2
быстрое перемещение м/мин: 32 м/мин (Z1,Z2,Y,X2) ; 24 м/мин (X1)
Подключенная нагрузка [кВт]: 12 кВА.
КОНТРОЛЬ
Тип управления: Hanwha Fanuc 0iTF серия
Количество осей: 6 (X1, Z1, Y1, Y2, X2, Z2, X2, X2)
Одновременный 4-осевой контроль
Внешняя панель управления с маховиком
9,5" цветной монитор LCD/MDI
Функция автоматического отключения PowerOff
Программа
[...]
