Автоматический токарный станок HANWHA X 20

Описание

Hanwha XD20V ЧПУ-автомат продольного точения с управлением Siemens, станок в состоянии нового, учебный станок, наработка около 800 часов
840 D SL
Год выпуска: 2015

ОСНОВНОЙ ШПИНДЕЛЬ:
Максимальный диаметр точения: 20 мм
Максимальный диаметр отверстия шпинделя: 24 мм
Максимальная частота вращения [об/мин]: 10 000
Максимальная мощность [кВт]: 4,3
Ось C с разрешением 0,001°
Ход Z1 [мм]: 210
Синхронно вращающийся блок направляющей втулки
Тип направляющей втулки: 22.001 / T223
Тип цангового патрона: 145E / F25

КОНТРОШПИНДЕЛЬ:
Максимальная частота вращения [об/мин]: 8 000
Максимальная мощность [кВт]: 3,7
Максимальный диаметр захвата [мм]: 20
Максимальная длина детали при автоматическом выбрасывании вперед [мм]: 80
Ось C с разрешением 0,001°
Ход Z2 [мм]: 210
Тип цангового патрона: 145E / F25

ВОЗМОЖНОСТИ КОМПЛЕКТАЦИИ ИНСТРУМЕНТОМ:
Суппорт X1, Y1:
- Пластина держателя инструментов на 6 наружных резцов 12 x 12 мм
Устройство для поперечного сверления/фрезерования:
- Количество: 5 приводных сверлильно-фрезерных шпинделей, модульные
(инструменты: 2 x ER16, 3 x ER11)
- Мощность: [кВт]: 1,6 (S6000)
- Фронтальное сверлильное устройство для 4 шпинделей, диаметр 25 мм
(не применяется при наличии опции B-ось)
Поперечный суппорт контршпинделя:
- Количество посадочных мест под сверлильные шпиндели: 2, диаметр 22 мм
- Макс. глубина сверления: 100 мм
Задняя обработка с осью Y2:
- Держатель инструмента на 8 инструментов
- 4 приводных сверлильно-фрезерных шпинделя, ER16, модульные
- 4 неподвижных сверлильно-фрезерных шпинделя, ER16, модульные

ПРОДОЛЬНЫЕ ОСИ И ПОДКЛЮЧАЕМАЯ МОЩНОСТЬ:
Количество сервоосей: 6
Количество шпиндельных осей: 2 (3 при наличии B-оси)
Быстрые подачи [м/мин]: 40 (X1, Z1, Z2, Y, X2, Y2)
Установочная мощность [кВА]: 15

ПРИНАДЛЕЖНОСТИ:
Регулируемые опоры с нивелировочными элементами
Ящик для инструмента и комплект сервисных инструментов
Освещение рабочей зоны
Сигнальная лампа (3 цвета)
Безопасный дверной выключатель с фиксацией
Узел централизованной и обслуживающей смазки (1,8 л масла)
Контроль протока охлаждающей жидкости
Пневматическая система продува контршпиндельного цангового патрона
Руководство по эксплуатации и документация на немецком и английском языках
(Инструкция по эксплуатации и обслуживанию, включая список параметров и протокол проверки)

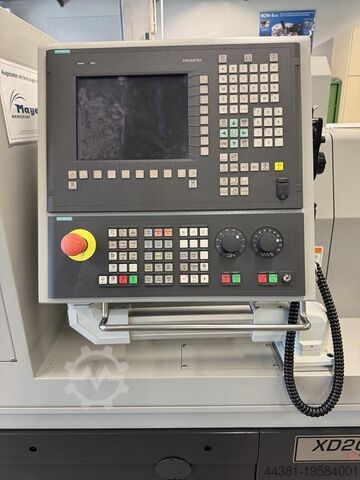

УПРАВЛЕНИЕ:
Тип управления: Siemens 840 D SL
Количество осей: 6 (X1, Z1, Y1, X2, Z2, Y2)
Синхронное управление 4 осями
Внешний пульт управления с маховиком
10,4-дюймовый цветной дисплей LCD/MDI
Автоматическая функция отключения PowerOff
Doc Ed Ddjwzzabjcjwb
Функция проверки программы (возможен тестовый прогон с помощью маховика)
Непрерывный цикл нарезания резьбы
Индикатор времени работы / счетчик деталей
Интерфейс для CF-карты
Коррекция радиуса инструмента
Абсолютная опорная точка
Функция самодиагностики
Интерфейс для автомата подачи прутка
Интерфейс для JBS

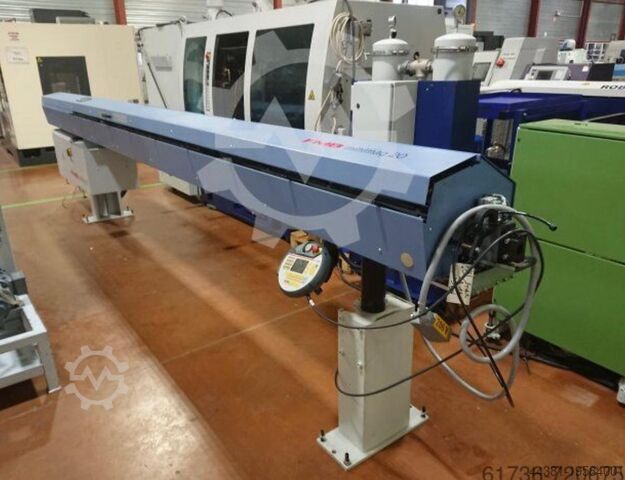

Загрузочный магазин FMB Turbo
