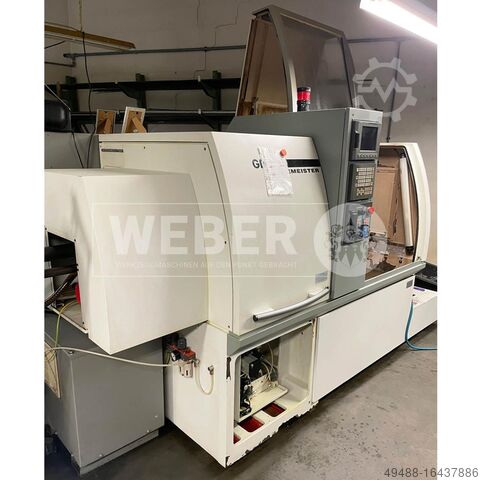

Автоматический токарный станок Gildemeister GD 32-5A

Описание

Технические данные:
Главный шпиндель:
Макс. диаметр вращения: 33 мм
Макс. скорость: 8000 1/мин
Мощность привода: 5,5 кВт
Мощность привода при рабочем цикле 60 %: 7,5 кВт

Слайд 1:
Ход ползуна Z1: 320 мм
Ход ползуна X1: 50 мм
Ход ползуна Y1: 255 мм
Dwocotzyx Tj Ed Ddcob
Скорость быстрого перемещения: 30 м/мин
Диаметр шарикового винта: 25 мм

Скользящий держатель инструмента 1:
Количество инструментов
стационарный с хвостовиком 16 x 16: 5 инструментов

Слайд 2:
Ход ползуна X2: 165 мм
Ход ползуна Z2: 200 мм
Скорость быстрого перемещения: 30 м/мин
Диаметр шарикового винта: 30 мм

Скользящий держатель инструмента 2:

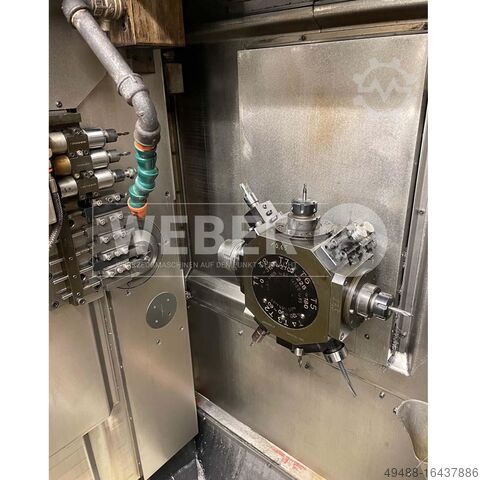

Количество станций для револьверной головки со встроенным шпинделем: 8 шт.
Количество инструментов с осевым приводом (интегрированных): 8 шт.

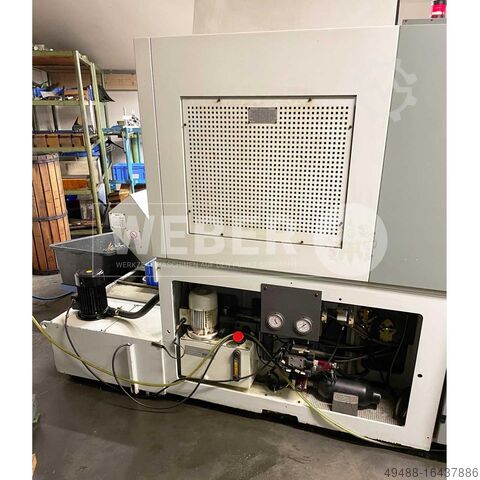

Бак для охлаждающей жидкости, приблизительно: 400 литров
Насос охлаждающей жидкости, макс. производительность: 80 л/мин
Габариты (ДхШхГ), примерно: 2460 x 1510 x 1750 мм

Оборудование:
- Система ЧПУ Fanuc iT
- Система разгрузки заготовок

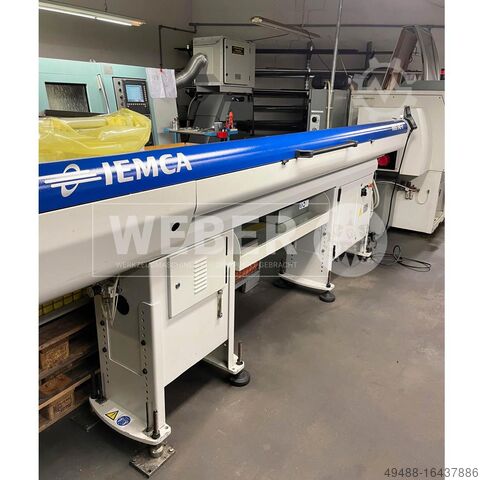

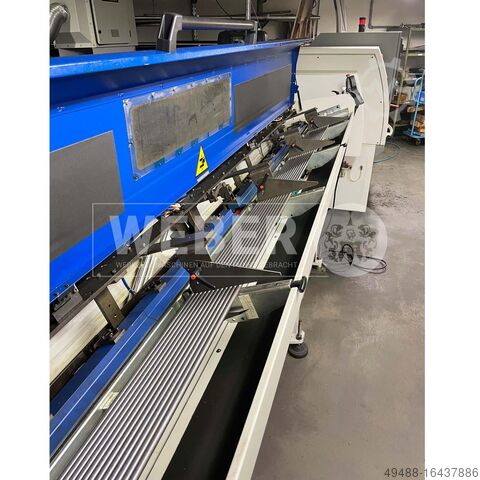

- Магазин для загрузки прутков IEMCA
- 5-поз. пластина для переноски инструмента для ползуна 1
- Электрический интерфейс и программное обеспечение для магазина загрузки прутков
- Держатель цангового патрона для главного и приемного шпинделя
- 2 Двойной держатель сверла для задней опоры с цилиндром
- Толкатель заготовки для шпинделя подборщика
