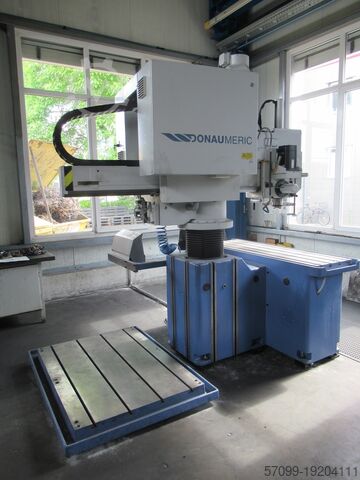

Высокоскоростная радиальная дрель Donau DONAUMERIC440

Описание

Производительность резки:
Диаметр сверления в цельной стали 60/40 мм
Диаметр сверления в сплошном GG 20/50 мм
Производительность нарезания резьбы St 60/M 36
Производительность нарезания резьбы GG 20/M 42
РАБОЧАЯ ЗОНА:
Ход стрелы (ось Y) 1050 мм
Ход колонны (ось W) 410 мм
Ход пиноли (ось Z) 200 мм
Расстояние между нижним краем шпинделя и верхним краем стола, радиус сверления 80-690 мм
Угол поворота (ось С) 330 градусов
Центральный зажим стрелы и колонны
СТОЛ МАШИНЫ
Зажимная поверхность рабочего стола 1800 x 600 мм
С 4 Т-образными пазами по DIN 650 в направлении X (ширина/расстояние) 18 h9/125 мм
Высота стола станка 900 мм
КОНТРОЛЬ/ЭКСПЛУАТАЦИЯ

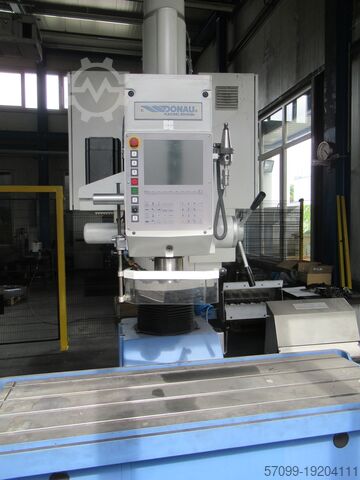

ЧПУ управление S-Box III
Процессор: 32-битный ЦП
Экран: плоский TFT-дисплей с подсветкой, легко читаемый со всех сторон. 215 x 160 мм Декартова или полярная.
Интерполяция: 2 оси (X, Y)
База данных технологий: Управление инструментами. Рекомендации по инструментам в зависимости от типа обработки. Предложения по данным резки, зависящие от материала
Управление инструментом: макс. 500 инструментов
Циклы обработки: Циклы центрирования. Сверлить. Нарезание резьбы. Руб. Зенковка и расточка.
Дробление/удаление стружки: возможно во время цикла сверления
Схемы сверления: ряд отверстий, круг отверстий, матрица
Базовое программное обеспечение: Программирование в диалоге. Можно сэкономить 38 нулевых баллов. вращать и зеркально отображать. Обучение для X.Y. З.
Тестовая графика: Графическое отображение схем сверления
Интерфейсы данных: V.24/RS 232-C
USB: для чтения и записи данных с промышленным классом 256 МБ
ПРИВОД ГЛАВНОГО ШПИНДЕЛЯ:
Трехфазный асинхронный двигатель с частотным управлением
Мощность привода (100% ПВ) 5,5 кВт
Крутящий момент (100% ED) 250 Нм
постоянная от 15 до 200 мин-1
Диапазон скоростей вращения шпинделя непрерывно 12-2800 мин-1
Шпиндель с крутым конусом: держатель инструмента по DIN 69871 SK40
с тяговыми шпильками согласно DIN69872-19
ПРИВОДЫ ОСЕЙ
Ось C- I Y- I Z- I W макс. 0,35/0,35/2,90/2,40 кВт
Скорость быстрого перемещения непрерывно
Ось C макс. 4,5 об/мин, ось Y-I Z макс. 7,5/5,0 м/мин
Ось W макс. 3,0 м/мин
Скорость подачи плавно регулируется
Ось C-I Y-I Z-I W 5-2000 мн/мин
Усилие подачи (ось Z) макс. 12000 Н
СМАЗКА
Центральная смазка вручную
ПОКРЫТИЕ МАШИНЫ

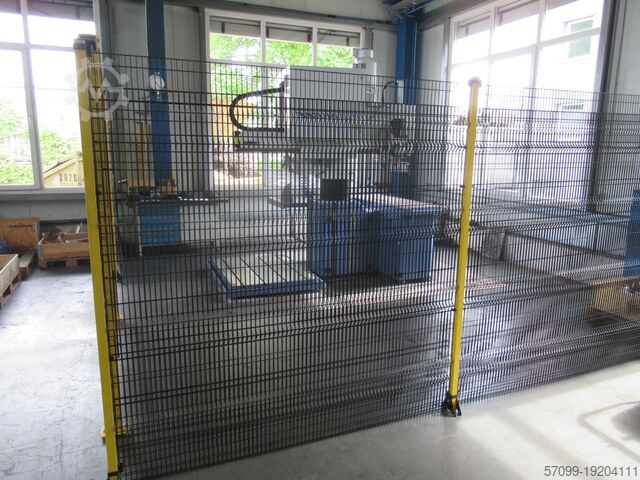

Система защитных решеток, разделяющая машину. с сеткой
Rec R Nc Ifjwmcatonjw
Внешние размеры 6000 x 6000 ITTTI (ш x в) Высота элемента системы прибл. 2000 мм
1 доступ (распашные ворота, расположенные в передней части машины. Ширина проема около 2000 мм)
открывать и закрывать вручную. Дверной выключатель безопасности с магнитной блокировкой.
ЭЛЕКТРИЧЕСКИЙ. ПНЕВМАТИЧЕСКИЙ. ГИДРАВЛИЧЕСКОЕ УДАЛЕНИЕ РЖАВЧИНЫ ПОДКЛЮЧЕННОЕ ПИТАНИЕ

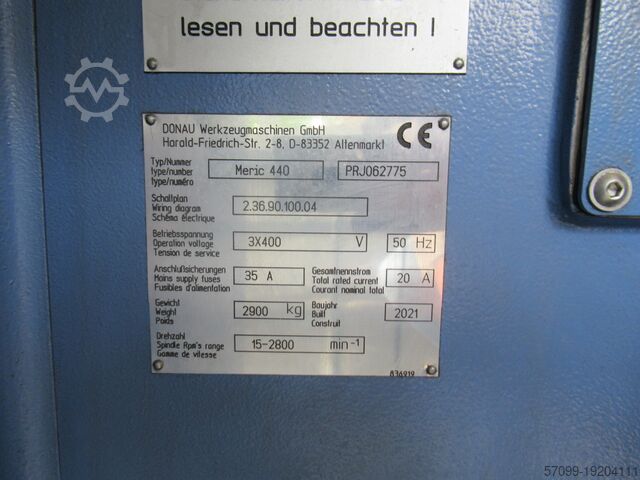

Подключение к сети 400/50 Вольт/Гц
Управляющее напряжение 24 В, потребляемая мощность 13 кВА, предохранитель 35 А
Рабочее напряжение: 3 x 400 В переменного тока/N/PE +5% -10%. Нагрузка на нейтральный проводник. Частота: 50 Гц.
РИСОВАНИЕ
Структурная краска DD
Верхняя часть машины светло-серая RAL 7035 Нижняя часть машины RAL 5023
ТРАНСПОРТНЫЕ РАЗМЕРЫ
Ширина 1900 мм.
Глубина 2565 мм
Высота 2788 мм.
ВЕС МАШИНЫ
Машина как транспортная единица со стандартным столом прибл. 2950 кг
ПАРАМЕТРЫ:
базовая пластина
с кольцевым каналом охлаждения. Площадь зажима 1000x1400 мм.
Высота 100 мм с 4 Т-образными пазами
Электронная кнопка
Включая Крепление SK 40
Магазин для инструментов Pick-up
Программируемая смена инструмента для задней рабочей станции. Расположение магазина с 5 позициями инструмента, включая
Защитный кожух крепится к правой ст
