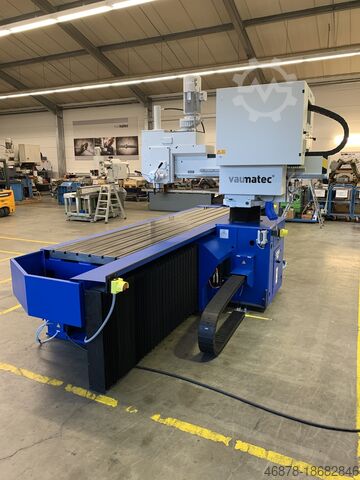

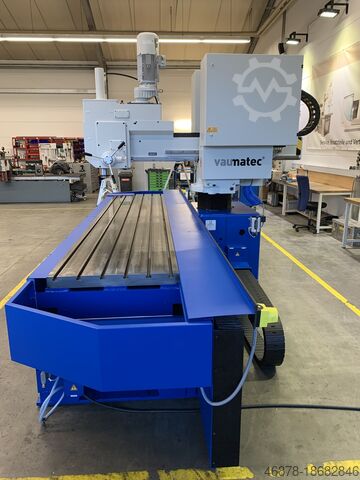

Высокоскоростная радиальная дрель DONAU Danuport 540

Описание

размеры и расстояния перемещения
держатель инструмента SK 40
Размеры стола мм 4000 х 800
Количество Т-образных пазов 6
Расстояние между Т-образными пазами мм 140
Расстояние от нижнего края шпинделя мин. мм 140
макс. край столешницы мм 740
Радиус сверления мин. мм 540
макс. мм 1590
Ход по оси U мм 2600
Ход по оси Y мм 1050
Ход пиноли (ось Z) мм 200
Ход колонны (ось W) мм 400
значения обработки
Диаметр сверления в сплошной стали 60 мм 40
ГГ 22 мм 50
Нарезка резьбы St 60 M 36
ГГ 22 М 42
привод главного шпинделя
Двигатель переменного тока с частотным регулированием мощностью 5,5 кВт при 100% рабочем цикле.
Диапазон скоростей: мин -1 15 - 2800
Крутящий момент Нм макс. 250
постоянная от мин -1 15 – 200
приводы подачи
Ось X - серводвигатель переменного тока кВт 0,25
Ось Y - серводвигатель переменного тока кВт 0,25
Ось Z - серводвигатель переменного тока кВт 4,50
Ось W - AC - серводвигатель кВт 2,50
Ось U - AC - серводвигатель кВт 2,50
Скорости быстрого перемещения (X/Y/Z): м/мин. 7,5 / 7,5 / 5
Скорость быстрого перемещения (U/W): м/мин. 7.5 / 3
Скорость подачи плавно регулируется мм/мин. 5 - 2000
Усилие подачи Н 12000
точность
точность позиционирования по осям X,Y
до 1200 мм мм ± 0,075
Повторяемость по осям X, Y мм ± 0,03
Точность позиционирования по оси Z мм ± 0,05
Повторяемость по оси Z мм ± 0,03
Точность позиционирования по оси W мм ± 0,05
Повторяемость по оси W мм ± 0,03
Электрические данные
Рабочее напряжение/частота В/Гц 400/50
Roc Rev If T Te Nc Ifnow
управляющее напряжение В 24
Общая подключенная мощность кВА 13,0
ЧПУ управление
Оси: 5 (X,Y,Z,W,U), расширяемые
Экран: плоский TFT-дисплей с подсветкой, легко читаемый со всех сторон
Информация о местоположении: декартова или полярная, размеры абсолютные или инкрементные,
Единица измерения: мм или дюймы или градусы
Интерполяция: 2 оси (X, Y)
База данных технологий: управление инструментами, рекомендации по выбору инструмента в зависимости от типа обработки, рекомендации по данным резания в зависимости от материала
Управление инструментами: макс. 500 инструментов
Метод подпрограмм: да
Циклы обработки: циклы центрирования, сверления, нарезания резьбы,
Развертывание, зенкование и расточка, свободно программируемый цикл для специальных инструментов, возможно время выдержки для каждого цикла
Дробление стружки/удаление стружки: возможно во время цикла сверления
Схемы сверления: ряд отверстий, круг отверстий, матрица
Базовое программное обеспечение: программирование в диалоговом режиме, 38 смещений нулевой точки, вращение и зеркальное отображение, обучение по осям X, Y, Z, перезапуск в программе с дополнительными функциями для целевого ввода
Определение нулевой точки: Циклы для определения нулевых точек вручную
Проверка заготовки на:
- произвольно охватываемые прямоугольные части
- произвольно зажатые круглые детали
- Закупка литых и обожженных деталей
- Определение углового положения круглых деталей путем зондирования
- опорные кромки или поверхности
Интерфейсы данных Интерфейс USB
покраска (перекраска)
стандартная краска, двухкомпонентная структурная краска
верхняя часть машины светло-серая RAL 7035
База машины сигнальная синяя RAL 5005
документация
инструкции по эксплуатации и программированию
электронная схема
чертежи запасных частей
Отчет об испытаниях механики, электрики и оборудования безопасности
