ТОКАРНЫЙ СТАНОК С ЧПУ Baron Max KL-2680

Описание

ТЕХНИЧЕСКИЕ ДАННЫЕ
Производитель: Baron Max
Модель: KL-2680
Год: 2007
Серийный номер: L705226

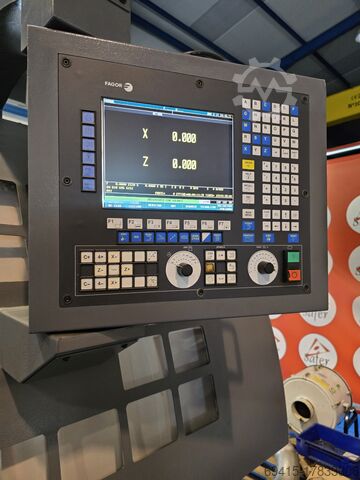

Блок управления: Fagor 8055TC
РАБОЧАЯ МОЩНОСТЬ
Высота над станиной: 670 мм.
Высота по центру до станины: 335 мм.
Высота по центру до верхнего поперечного салазок: 205 мм.
Поворот над поперечными салазками: 400 мм.
Расстояние между центрами: 2100 мм.

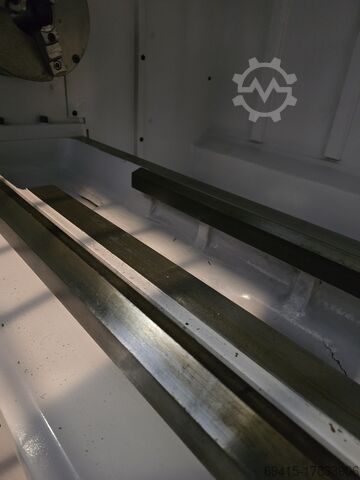

Ширина ложа: 450 мм.
ШПИНДЕЛЬ
Rscevai Swj R Nc Ifnjw
Шпиндель: A1-11
Отверстие шпинделя: 305 мм.
Вместимость стержня: Ø 105 мм.
Диапазон скоростей шпинделя: 3 передачи с автоматическим переключением
Диапазон скоростей шпинделя:
H: 1500-331 об/мин
M: 330-93 об/мин
L: 92-24 об/мин
Конус в шпинделе: MT#6
САДНИК
Продольный ход (ось Z): 2000 мм.
Поперечный ход ползуна: 450 мм.
Размер держателя инструмента: Расточной инструмент: Ø 40 мм. Инструмент круглого сечения и торцовочный инструмент: 25 мм.
Шарико-винтовая пара (диаметр x шаг): ось X: Ø25 мм. x P 5 мм. Ось Z: Ø50 мм. x P 10 мм.
ХВОСТОВИК
Диаметр пиноли: Ø105 мм.
Ход пиноли: 220 мм.
Конусность пиноли: MT#5
ДВИГАТЕЛЬ
Двигатель шпинделя: 20 л.с.
Двигатель привода оси Z: 12 Нм (FKM 44.3)
Двигатель привода оси X: 6,3 Нм (FKM 42,3)
Двигатель насоса охлаждающей жидкости: 1/4 л.с.
ОСИ X, Z
Быстрое перемещение по оси X: 6 М/мин.
Быстрое перемещение по оси Z: 8 М/мин.
ОБЩИЕ СВЕДЕНИЯ
Требуемая мощность: 20 кВА.
Площадь пола (Д х М х В): 4090x1950x1820 мм.
Приблизительный вес станка: 4700 кг.
ОБОРУДОВАНИЕ
Система охлаждения

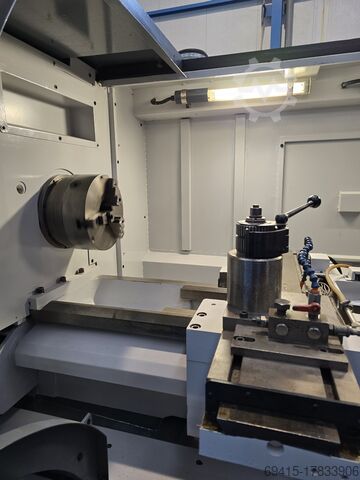

Ручная 4-позиционная инструментальная стойка

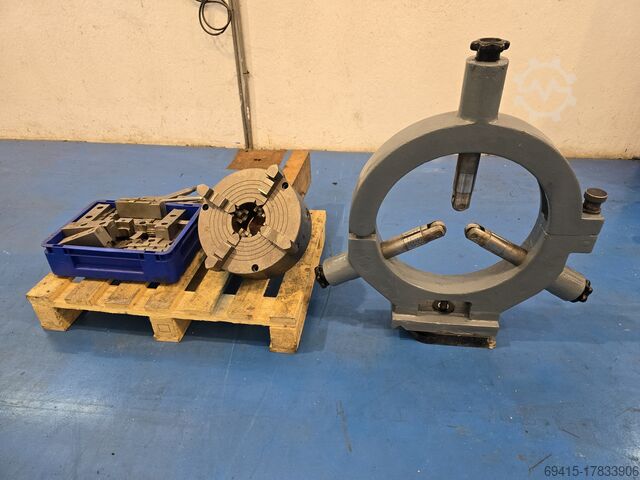

4 губки Самоцентрирующийся прокручивающийся патрон Ø 12
Устойчивый упор
