Сверлильный станок с крестообразным столом Optimum OPTIdrill DH 40CT

Описание

Optimum OPTIdrill DH 40CT колонный зуборезный станок с крестовым столом 3034349
Универсальные станки для фрезерования и сверления.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Общая информация
Затяжной стержень M 16

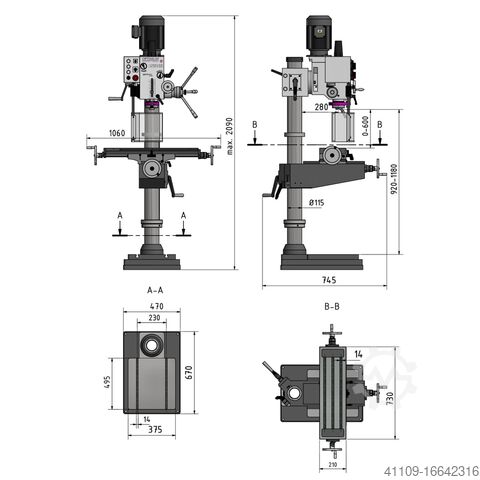

Размеры и вес
Диаметр колонны 115 мм
Длина (изделия) ок. 1060 мм
Ширина/глубина (изделие) ок. 745 мм
Высота (изделия) ок. 2090 мм
Вес (нетто) ок. 370 кг
Мощность бурения
Мощность сверления сталь (S235JR) 32 мм
Мощность непрерывного сверления сталь (S235JR) 25 мм
Возможность нарезания резьбы по стали (S235JR) M 16
Размер концевой фрезы макс. 25 мм
Размер головки фрезы макс. 76 мм
Сверлильный стол
Длина рабочей поверхности сверлильного стола 730 мм
Ширина рабочей поверхности сверлильного стола 210 мм
Размер Т-образных пазов 14 мм
Количество Т-образных пазов сверлильного стола 3
Расстояние между Т-образными пазами сверлильного стола 63 мм
Грузоподъемность сверлильного стола 50 кг
Расстояние шпиндель - сверлильный стол макс.600мм

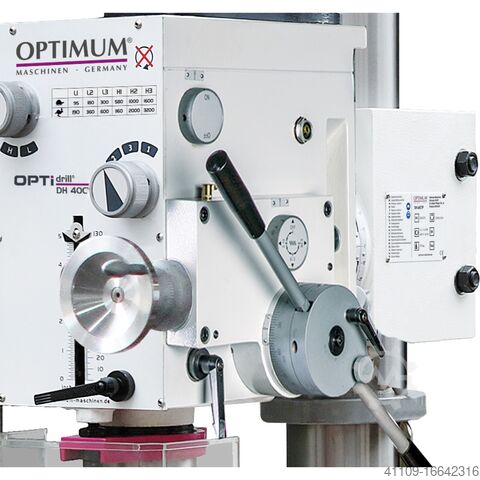

Диапазон скоростей
Диапазон скоростей 95 - 3200 мин¯¹
Количество диапазонов частоты вращения 2 x 6 ступеней
Электрические данные
Мощность приводного двигателя 1,1 / 1,5 кВт
Напряжение питания 400 В
Частота сети 50 Гц
Основание станка
Расстояние шпиндель - основание станка макс.1180мм
Длина рабочей поверхности основания станка 495 мм
Ширина рабочей поверхности станины 375 мм
Размер Т-образного паза лапы станка 14 мм
Количество Т-образных пазов лапы станка 2
Расстояние между Т-образными пазами лапы станка 230 мм
Длина станины 670 мм
Ширина лапы станка 470 мм
Шпиндель
ход пиноли 120 мм
диаметр пиноли 75 мм
Держатель шпинделя MK 4
горловина 280 мм
Вращение сверлильной головки 360

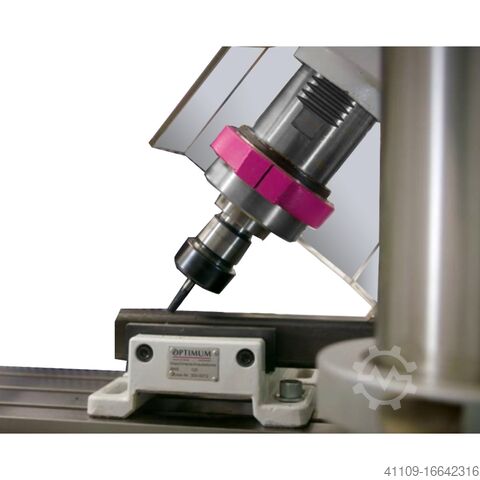

Наклон сверлильной головки 45°
Ручная подача пиноли
Регулировка высоты сверлильной головки 260 мм
Траверса
Ручное перемещение по оси X 480 мм
Ручное перемещение по оси Y 180 мм
Ручное перемещение по оси Z 560 мм
КОМПЛЕКТ ПОСТАВКИ
Звездообразный патрон 1 - 13 мм / B 16
Т-образные гайки
Адаптер MK 4-MK 3
Rec R Nc Ist N Rkpjfnew
Оправка MK 4 / B16
Рабочий инструмент
