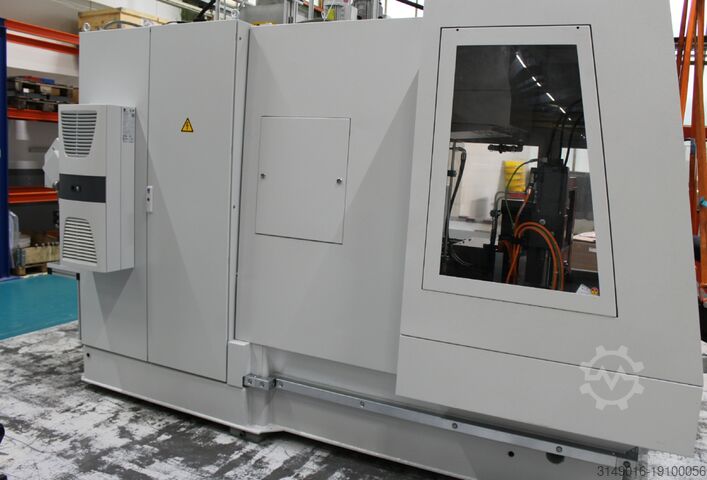

Станок для глубокого сверления отверстий TBT Tiefbohrtechnik GmbH + Co MULTIPRO ML200-2

Описание

Метод сверления на станке глубокого сверления — сверление однолезвийным сверлом.
Информация о буровой установке:
- Глубина сверления: 200 мм
- Диаметр сверления мин/макс: 1-12 мм на основе ST 60
- Количество шпинделей: 2
- Расстояние между шпинделями: 200 мм
- Привод шпинделя: 2 x 2,4/ 4,2 кВт
- Скорость вращения шпинделя плавно регулируется: 1000 - 20000 об/мин
- Подача непрерывная: 10 - 25000 мм/мин
- Ускоренный ход: 25000 мм/мин
- Ход каретки (номинальный): 650 мм
- Ширина слайда: 460 мм
- Ход ползуна по оси X: 200 мм, ускоренный ход: 25000 мм/мин
- Ход ползуна по оси Y: 200 мм, ускоренный ход: 25000 мм/мин
Информационный поток:
- Подача смазочно-охлаждающей жидкости: масло для глубокого бурения
- Емкость бака: 500 литров

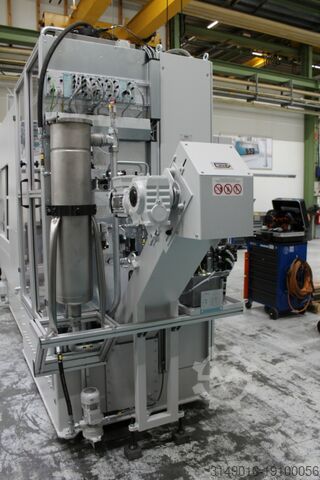

- 1x автоматический фильтр, производительность фильтра: 50 л/мин
- 1x контрольный фильтр
- 2x подача бурового масла ELB
- 1x делитель потока
- 1x воздухоохладитель с циркуляционным насосом
- 1x электростатическая очистка от масляного тумана

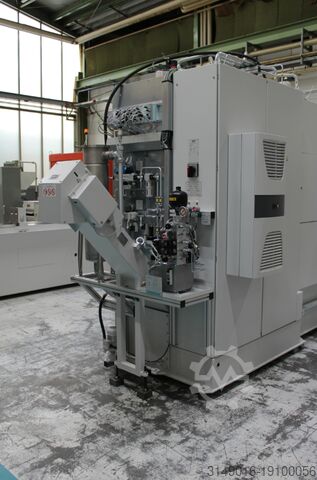

- 1x скребковый ленточный транспортер для стружки
- 1x гидравлический блок и пневматический блок/оборудование
- 1x дренажный насос
- 3x погружных насоса
- 1x радиально-поршневой насос с дистанционным управлением:
Расход: 1 - 38 л/мин
Привод насоса: 7,5 кВт
Шпиндельный узел:
- Мотор-шпиндели с частотно-регулируемой бесступенчатой регулировкой скорости.
- Шпиндельная головка с соединением для держателя инструмента.
- 2 держателя инструмента для регулировочной втулки согласно VDI 3208 SE10x60, прочно прикрученные к головке шпинделя двигателя.
Держатель втулки сверла:
- Держатель кондукторной втулки может быть позиционирован по оси ЧПУ.
- Литой вариант, установленный на линейной направляющей.
- Привод оси W посредством серводвигателя переменного тока и шарико-винтовой передачи с косвенной, абсолютной системой измерения положения.

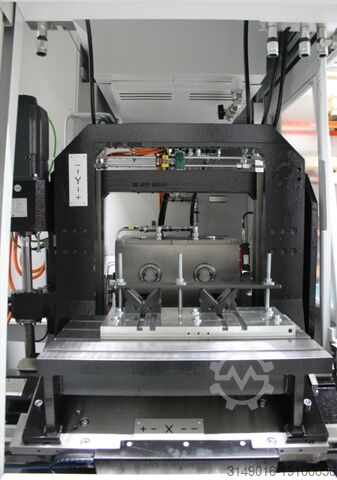

Салазки заготовки:
- Суппорт заготовки выполнен в виде поперечного суппорта для вертикального перемещения.
и горизонтальное позиционирование заготовки, для установки зажимных пластин
или специальные зажимные устройства.
- Корпус основания выполнен из чугуна с линейными роликовыми направляющими.
- Привод осей X и Y посредством серводвигателей переменного тока и шарико-винтовых пар.
- Системы прямого, абсолютного измерения положения. Столешница с зажимным или выравнивающим пазом.
Зажимной стол с делительной головкой с ЧПУ для позиционирования:
- с осью вращения и осью поворота.
- С гидравлическим зажимом по оси вращения и поворотной оси.
Технические данные:
- Диапазон поворота: 270º
- Диапазон вращения: 360º
- Высота центра: 25 ± 0,02
- Расстояние между шпинделями: 200 ± 0,005
- Частичная точность. Ось вращения ± 15" / Ось поворота ± 30"
Информация об электрооборудовании:
- 1x мониторинг процесса бурения

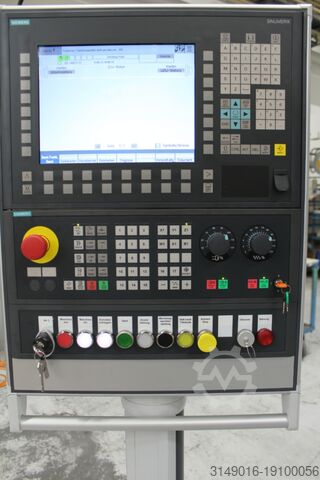

- 1x ЧПУ 840D (Solution Line)
Данные для подключения:
- Рабочее напряжение: 3AC 400В ± 10%
- Частота: 50 Гц
- Управляющее напряжение: 24 В постоянного тока
- Общая подключенная мощность: 25 кВт
Дополнительное оборудование машины:
- 2 держателя для подпружиненного держателя кондукторной втулки, расположенных на держателе кондукторной втулки.
Boc R Nc Iswh Rp Eofnodd
- До макс. Диаметр сверла 18 мм.
