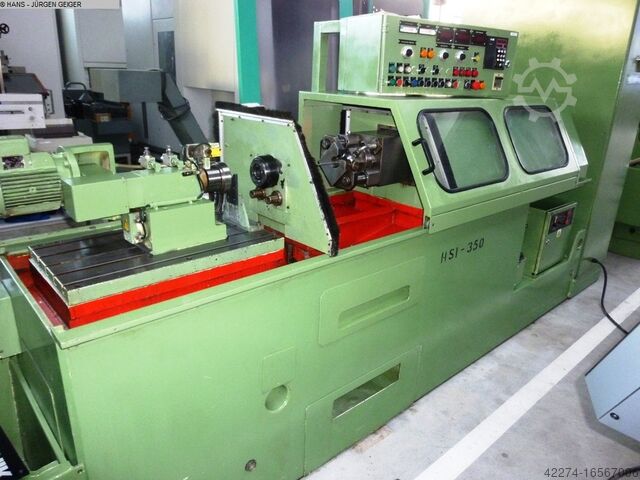

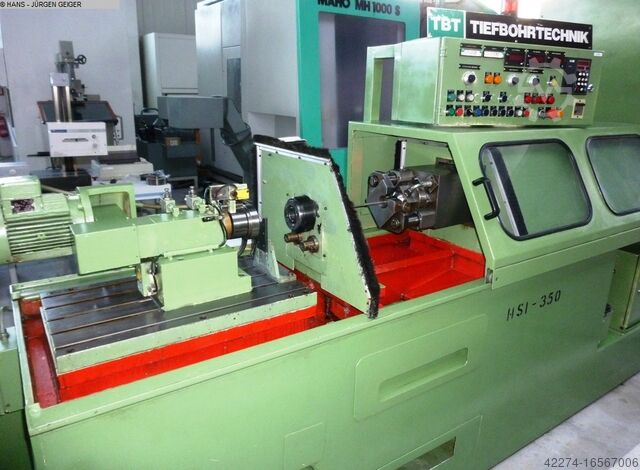

Станок для глубокого сверления отверстий TBT HS 1-350

Описание

Диаметр сверла - макс. 6 мм
Глубина сверления 350 мм
Диаметр окружности мм
Общая потребляемая мощность 15 кВт
Вес станка ок. 3500 кг
Занимаемая площадь ок. 5000 x 1200 x 2200 мм
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Диаметр сверления - полное сверление ок. 1 - 6 мм
Диаметр сверления - развертывание ок. 10 мм
Глубина сверления 350 мм
Высота центра над столом 170 мм
Длина установки между пинольной головкой и фиксированной направляющей сверла 500 мм
Длина установки между задней бабкой и фиксированной направляющей сверла 450 мм
Ход сверлильной втулки макс. ок. 450 мм
Ход зажимной пиноли задней бабки 40 мм
Регулировка задней бабки на столе 450 мм
Размер стола ок. 400 x 680 мм
Bec Rot Hw A To Nc Ifnedd
Скорость подачи при сверлении stfl. 20 - 850
мм/мин (!)
Быстрая траверса ок. 7 000 мм/мин
Бесступенчатая регулировка частоты вращения шпинделя 5 000 - 12 000 - 24 000
об/мин (!)
Привод рабочего шпинделя ок. 4 кВт * Общий привод ок. 15 кВт - 380 В - 50 Гц
Вес 3 500 кг * Занимаемая площадь ок. 5 000 x 1 200 x
2 200 мм
Принадлежности / специальное оборудование
Шпиндель высокочастотного сверла расположен в прямоугольной гильзе, которая
подача сверла и быстрый возврат. Это позволяет работать со значительно более высокими
скорости подачи и быстрого перемещения, а расстояния, проходимые буровым инструментом
бурового инструмента значительно сокращаются. Работа в небольшой зоне бурения может быть
более экономично в зоне малого сверления.
ВЧ-шпиндель - это шпиндель GMN типа TSSV 120 S с масляным охлаждением, управляемый через REFU
управляемый
Гидр. задняя бабка с приводом ок. 0,8 кВт, ход ок. 40
мм, скорость вращения шпинделя макс. 360 об/мин, возможность продольного перемещения по столу ок. 450 мм.
Большая система подачи бурового масла, установленная на станке, с насосом высокого давления ок. 100 бар и
мощностью 5,5 кВт, объем бака ок. 250 л с циркуляционным насосом и с
ленточным фильтром 10 my (флис), контейнером для сбора крупной стружки.
Панель управления с индикатором давления KM и индикатором активного тока, а также с цифровой индикацией
скорости вращения шпинделя, скорости подачи и температуры охлаждающей жидкости, а также
Потенциометр для бесступенчатой регулировки скорости и величины подачи.
Глубина сверления/рабочие траектории/возврат вводятся электронным способом с помощью
клавиатуры .
А также различные лампы индикации неисправностей, последовательность действий контролируется с помощью блока управления SIEMENS S 5-100
U
Полный шумоизолированный корпус станка с раздвижными дверями для быстрой
быстрой смены заготовок и инструментов (держатель цангового патрона).
Различные сверлильные инструменты, доступные на небольшой площади
