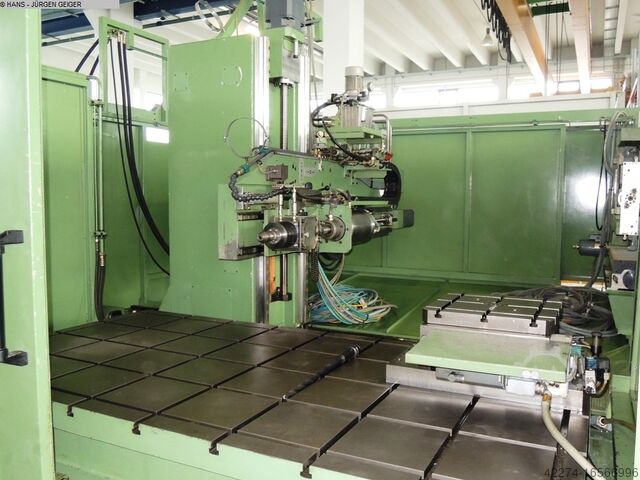

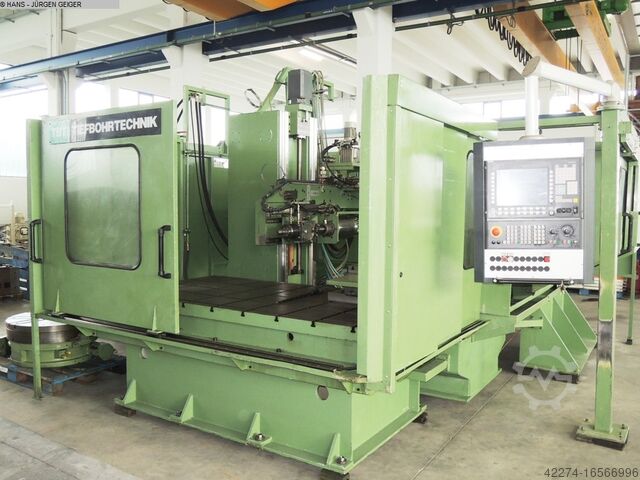

Станок для глубокого сверления отверстий TBT BWP 250

Описание

Диаметр сверления - макс. 25 мм
Глубина бурения 1000 мм
Диаметр окружности мм
Общая потребляемая мощность 25 кВт
Вес станка ок. 12,5 т
Занимаемая площадь ок. м
T B T
Горизонтальный "станок глубокого сверления" с ЧПУ
Тип BWP 250
Построен в 1996 году, но механически и электрически отремонтирован в 2006 году
_____
Рабочий диапазон: ось X = стойка сверлильной каретки ок. 2.000 мм
Ось Z = ход сверлильной каретки ок. 1 200 мм
Глубина сверления с 2 устойчивыми опорами ок. 1 000 мм
Ось Y = вертикальное положение сверлильной каретки ок. 1 100 мм
Зажимная поверхность стола 1 200 x 2 000 мм
Производительность сверления - Ø в твердом теле прибл. 4 - 25 мм
Держатель инструмента HSK 50
Bdjc R Nc Iet Hw Ayjfned
Скорость вращения шпинделя 1,260 - 15,000 об/мин
Подача/скоростная подача по осям Z/X/Y
бесступенчатая регулировка 100 - 10 000/15 000 мм/мин
Мощность привода подачи 27 Нм / 1000 даН
Мощность привода шпинделя 7 кВт
Общая мощность привода ок. 30 кВт - 400 В - 50 Гц
Вес ок. 10 000 кг
Принадлежности / специальное оборудование:
" Идеальный станок для комплексной обработки крупных заготовок, инструментальных форм, плит и т.д. с помощью глубокого сверления Ø 25 x 1 000, фрезерования до 65 Ø, пазового фрезерования до 30 Ø, спирального сверления/пропиливания до 30 Ø, зенкерования и нарезания резьбы до M 24 x 3.
" SIEMENS 840 D 4-осевое управление ЧПУ с контурной обработкой, мониторинг процесса и т.д.
" Высокочастотный сверлильный шпиндель GAMFIOR с переменной скоростью вращения шпинделя. скорости вращения шпинделя.
" Пневматическое позиционирование держателя сверлильной втулки на заготовке (200 мм), возможность поворота в 2 направлениях.
" Стационарный 12-позиционный сменщик инструмента, MIKSCH тип CTM 40 с ходом 800 мм.
для фиксации спиральных сверл, фрез и метчиков, переход от глубоких сверл ELB к стандартным инструментам осуществляется вручную.
" Стол фиксируется для размещения заготовок большого веса и для точного сверления
" Установлен на столе: поворотный индексируемый стол FIBRO CNC типа RTN 400 = 420x420 в качестве оси B.
" Для установки на стол имеется гидравлический поворотный индексируемый стол FIBRO с Ø 1 000
мм и для шагов 3 - 144 или угловых градусов 2,5 - 120 °
" Большая система подачи СОЖ, насос мощностью около 11 кВт со скребковым ленточным транспортером для стружки и различными фильтрами,
" 2 опорные стойки для поддержки хвостовиков глубоких сверл
" Полный корпус рабочей зоны с боковым и фронтальным доступом.
Состояние : очень хорошее - действительно редкая возможность, скоро будет продемонстрирован под нагрузкой
Доставка: со склада здесь
Оплата : строго нетто - после получения счета-фактуры
Мы просим вас сделать заказ. Для дальнейших вопросов, пожалуйста, не стесняйтесь связаться с нами.
