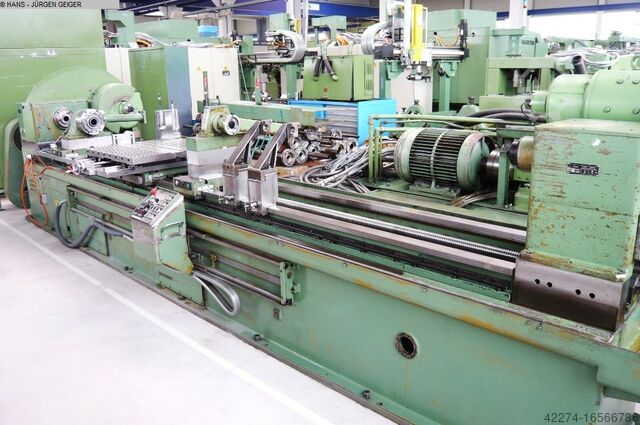

Станок для глубокого сверления отверстий SIG B 30 /16

Описание

Диаметр сверления - макс. 50 мм
Глубина бурения 2000 мм
Диаметр окружности мм
Диаметр сверления макс. 110 мм
Общая потребляемая мощность 30 кВт
Вес станка около 10 тонн
Год постройки: 1965
Капитальный ремонт: 2000
Ø сверления - сплошное сверление ок. 2 - 50 мм
- Развертка ок. 100 мм
Глубина сверления макс. 1.600 / может достигать 2.000 мм (см. длину хода/установки)
Ход сверлильной каретки ок. 4 000 мм
Расстояние между двумя шпиндельными головками 5 000 мм
Высота центра над направляющей 350/450 мм
Подача сверлильной каретки с шагом 20 - 200 мм/мин.
Быстрая подача сверлильной каретки 2 500 мм/мин.
Скорость вращения заготовки над скоростью ремня Скорость ремня 260 - 650/650-1625 об/мин
Привод рабочего шпинделя 24 кВт
Привод насоса СОЖ 1 x 7,5/15 кВт - 1 x 15/28 кВт
Общий привод ок. 60 кВт 380 В - 50 Гц
Общая длина станка/ направляющих 7500/5000 мм
Общий вес ок. 10 000 кг
Принадлежности / специальное оборудование:
" Станок состоит из следующих элементов:
Главный шпиндель с левой стороны, за ним BOZA, стол в сборе, приводимый в движение
с помощью
шарико-винтовой пары, BOZA с увеличенной высотой центра и в конце - бабка из серии
бабка серии B 16 с приводным двигателем ок. 7,5 кВт n= 900/2400
u.2400/6000 очень большой и сложный блок охлаждающей жидкости с системой фильтрации,
очень обширные принадлежности и сверлильные инструменты до 100 мм Ø
" Подходит для вращающихся заготовок/фиксированных сверлильных инструментов/процессов ELB и BTA
BTA, а также для неподвижных заготовок и вращающегося сверлильного инструмента,
Может использоваться как с внутренней подачей масла (ELB), так и с внешней подачей масла (BTA).
Bsc R Ncot Hwucj Ifnsdd
могут быть использованы.
" Полная система подачи охлаждающего масла с баком и фильтром, 2 насоса SIG,
регулируемый объем литража/мин = 17/40/120 или 220/500 л/мин. Объем около 2 500 литров
" Подача главной каретки с помощью шарико-винтовой пары и бесступенчато регулируемого
регулируемый двигатель постоянного тока, на этой главной каретке в настоящее время установлен
стол ок. 800 x 800 мм для фиксации кубических и цилиндрических заготовок.
и цилиндрических заготовок. Электрическое управление осуществляется с помощью кулачковой направляющей длиной ок.
2 500 мм и концевыми выключателями для быстрого перемещения, подачи и возврата.
" 2 закрытых трехточечных упора, трехкулачковый ручной патрон FORKHARDT ок.
315 мм Ø,
" Модернизированная панель управления с индикатором скорости, настройкой подачи и индикацией
индикация, индикация кВт, управление подачей/скоростной траверсой вправо/влево и т. д.
" 2 отдельных шкафа управления, отдельные BoZa,
втулки, редукторы, приспособления для зажима и многое другое.
Состояние: хорошее - готов к демонстрации в ближайшее время, станок очень ценен из-за аксессуаров
очень ценный
Доставка: со склада - по мере просмотра
Оплата: строго нетто - после получения счета-фактуры
Другие станки для глубокого сверления всегда в наличии - пожалуйста, запрашивайте.
