Станок для глубокого сверления отверстий GILDEMEISTER & KNOLL 2 M 01-2-320

Описание

Диаметр сверла - макс. 18 мм
Глубина сверления 320 мм
Диаметр окружности мм
Общая потребляемая мощность 33 кВт
Вес станка ок. 6 тонн
Занимаемая площадь ок. м
GILDEMEISTER & KNOLL / TBT

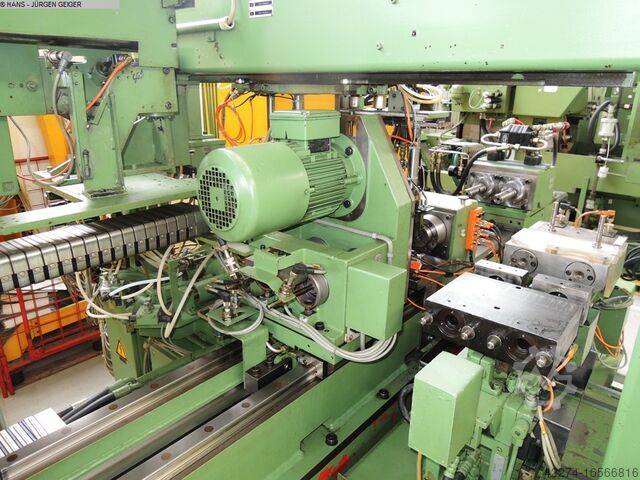

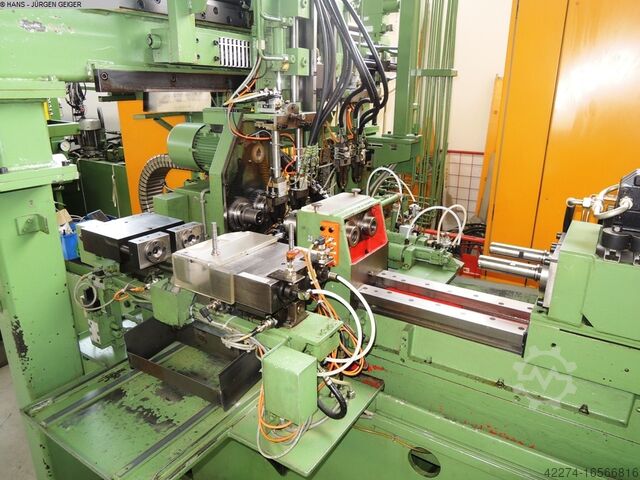

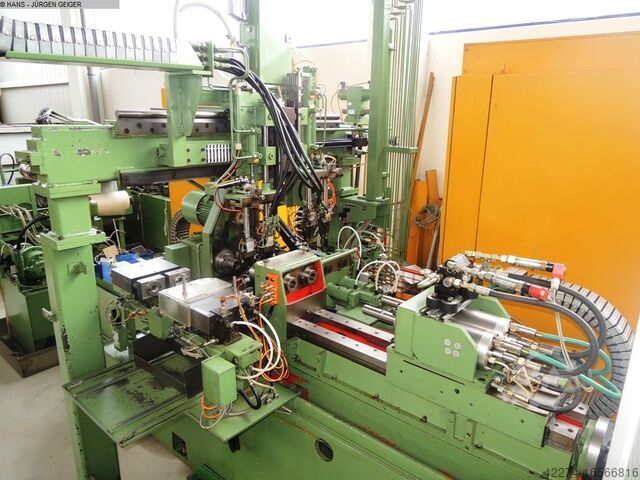

горизонтальный 2-шпиндельный станок для глубокого сверления отверстий
Тип 2 M 01-2-320
Год постройки 1985 / 1999 Переоборудование и модернизация TBT
_____
Сверление - сплошное сверление прибл. 1 - 18 мм
Сверление - рассверливание прибл. 25 мм
Глубина сверления 320 мм
Высота центра над станиной/столом 150 мм
Ход сверлильной каретки макс. ок. 500 мм
Ход каретки подачи (линейные направляющие) 500 мм
Расстояние между шпинделями 125 мм
Подача сверления/скоростная траверса ок. 35 - 1 000/7 000 мм/мин.
Межцентровое расстояние между шпинделями ок. 125 мм
Частота вращения шпинделя FORTUNA HF до макс. 24 000 об/мин (800 Гц)
Общий привод станка в сборе прибл. 33 кВт - 400 В - 50 Гц
Вес ок. 6 000 кг
Принадлежности / специальное оборудование:
" В настоящее время станок настроен на высокоточное сверление деталей инжекторных насосов
детали инжекторного насоса
(Ø ок. 25 x 150 мм, отверстие ок. 5 мм), которые подаются по наклонному конвейеру в
на станцию 2-кратной правки и проверяются на правильность положения, а затем
автоматически и попарно через загрузочный портал

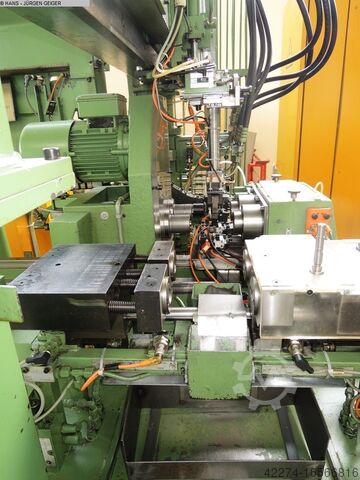

машина (2 x двойной захват) в зоне обработки между держателем сверлильной втулки
между держателем сверлильной втулки и приводной задней бабкой. После
После обработки вторая пара захватов принимает заготовки и
и передает их на станцию испытания на выдувание и поломку сверла. После положительного результата
заготовки попадают в транспортные контейнеры.
"Процесс программируется и контролируется с помощью ПЛК SIEMENS OP 17.
PLC.
" 2 шпинделя FORTUNA HF с охлаждением и смазкой масляным туманом, прибл. 2/3,5 кВт
мощность
Bdoc R Nc Ist Hwvasfnsd
" Подача сверлильной каретки через двигатель GS и шпиндель ШВП
" Отдельная система бурового масла объемом ок. 1 500 литров с различными насосами и
сложной системой очистки с ленточным фильтром
" Отдельная гидравлическая система мощностью ок. 10 кВт
" Отдельная система охлаждения BKW для охлаждения шпинделя и гидравлического масла
" 2 отдельных распределительных шкафа и шкафа управления, маркировка CE,
Состояние : хорошее или очень хорошее - готов к демонстрации в ближайшее время Поставка : со склада - по мере осмотра.
со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
