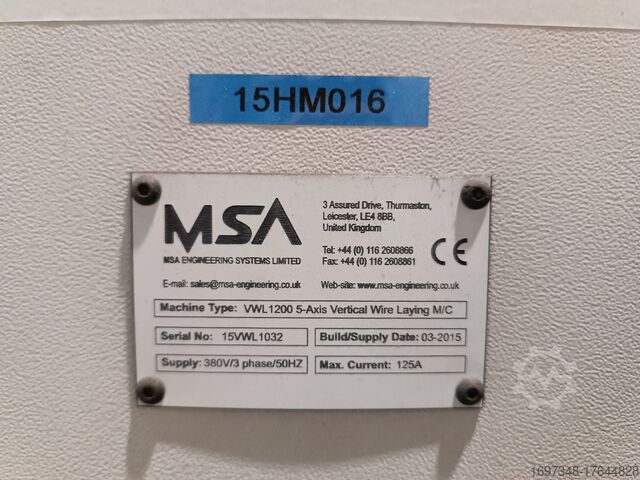

расточной станок для глубоких скважин MSA VWL1200 5-Axis Vertical Wire Laying M/C

Описание

Станок включает приспособления для производства электрических муфт в следующем диапазоне:
250 - 800 мм SDR11
355 - 1200 мм SDR17
900 - 1200 мм SDR26
Оригинальные чертежи MSA также прилагаются.
Boc Rsu Itk Rs Nc Ifnedd

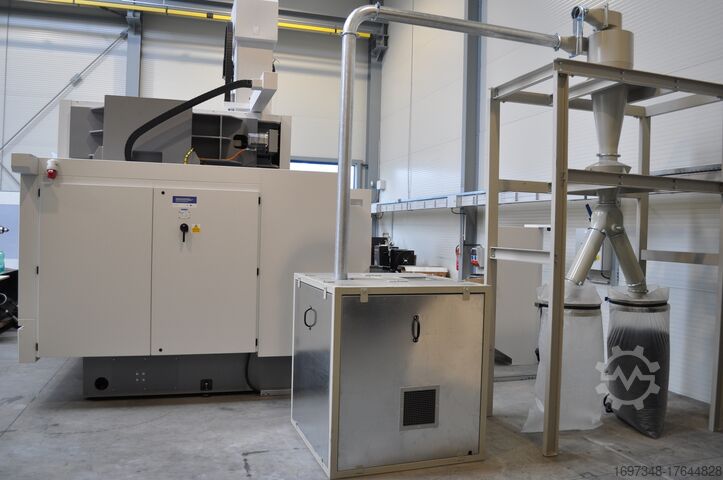

VWL 1200 - это вертикальный трехосевой электрический трубоукладчик с ЧПУ, предназначенный для укладки средних и больших фитингов или труб.
Машина может производить фитинги, как правило, в диапазоне внутренних диаметров от 250 до 1400 мм (1400 мм SDR17). В качестве опции предлагается 2-осевое сверлильное устройство с ЧПУ для сверления индикаторов плавления во время цикла укладки проволоки или для сверления торцевых отверстий во время цикла внешнего профилирования.
На станке VWL 1200 используются специальные приспособления, зажимающие инновационную конструкцию муфты, благодаря чему в каждой половине муфты имеется отдельная зона сплавления. Процесс укладки проволоки начинается с одного зажима на конце муфты. Проволока вставляется с удвоенным шагом в конце зоны сплавления, после чего система инструментов вращается и затем движется в обратном направлении между первым уложенным шагом, пока не достигнет положения покоя на втором зажиме. Процесс завершается на второй части муфты.
Система VWL 1200 предназначена для погрузки и разгрузки крупных муфт (вес которых может достигать примерно 300 кг еще до установки проволоки). Машина имеет полностью открытый верх, что позволяет легко загружать детали сверху с помощью портальной системы. Кроме того, детали можно загружать через очень широкую дверь оператора с помощью подходящего захватного и погрузочно-разгрузочного оборудования.
