Глубокосверлильно-фрезерный центр TBT Tiefbohrtechnik GmbH + Co BW200-1-800

Описание

Процесс сверления на глубинно-сверлильном станке выполняется однолепестковым сверлом.

Информация о сверлильном узле:
- Количество шпинделей: 1
- Бесступенчатая регулировка скорости вращения шпинделя: 300–8000 об/мин
- Мощность привода шпинделя: 7,5 кВт
- Максимальная глубина сверления: 800 мм
- Минимальный/максимальный диаметр сверления: 3–25 мм (на стали ST 60)
Dwsc Eow E H E Rod Ddcsb
- Максимальный диаметр спирального сверления: 25 мм
- Максимальный размер нарезаемой резьбы: M24x3
- Скорость удаления материала при фрезеровании: 150 см³/мин

Ходы перемещения:
- Ход по оси X: 800 мм
- Ход по оси Y: 400 мм
- Ход по оси Z: 630 мм
- Ход по оси W: 800 мм

Скорости перемещения:
- X-ось: 15 000 мм/мин
- Y-ось: 15 000 мм/мин
- Z-ось: 15 000 мм/мин
- W-ось: 15 000 мм/мин

Информация о жидкостях:
- Охлаждающая среда/смазка: масло для глубинного сверления
- Объем бака: 800 литров
- 1x стружкоуборочный конвейер с скребковой лентой

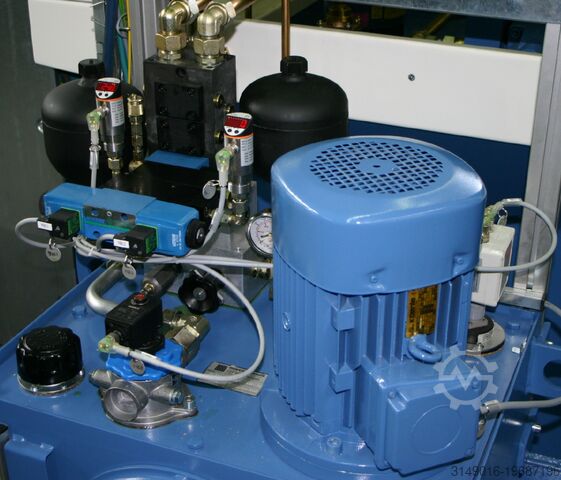

- 1x гидравлический и пневматический агрегаты/оснащение

- 1x погружной насос:
Производительность: 200 л/мин

- 1x насос низкого давления:
Производительность: 100 л/мин
Привод насоса: 1,7 кВт

- 1x компактный ленточный фильтр:
Производительность фильтрации: 120 л/мин
Обработка материалов: сталь/цветные металлы

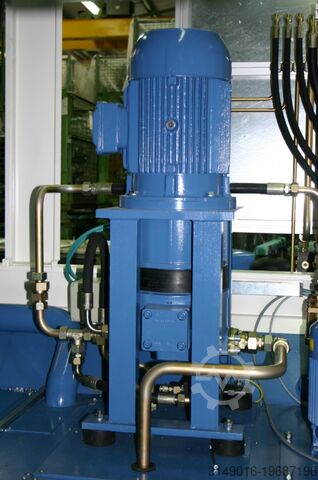

- 1x радиально-плунжерный насос с дистанционной регулировкой:
Производительность: 2–94 л/мин
Привод насоса: 7,5 кВт

Шпиндельный узел:
- Картриджный шпиндель с приводным корпусом и редуктором. Опоры шпинделя на прецизионных уголковых шарикоподшипниках с долговременной смазкой.

Фрезерно-сверлильный шпиндельный узел:
- Для традиционной обработки
- Шпиндельная головка с инструментальным держателем HSK 50

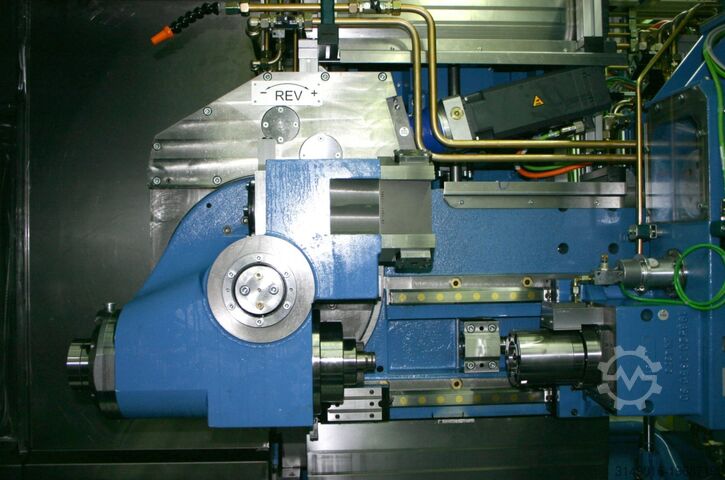

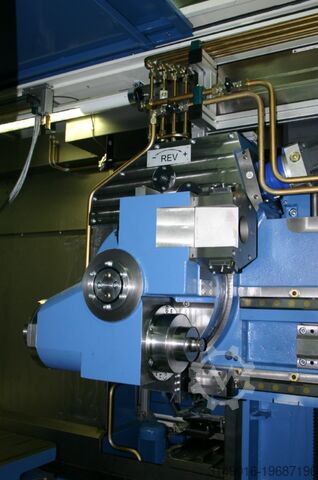

Держатель направляющих втулок:
- Двухпозиционный револьвер с электромеханическим вращением
- Позиционирование через зубчатую головку Hirth
- Револьверная головка с посадками для:
- Направляющих для глубинного сверления
- Фрезерно-сверлильного узла для традиционной обработки

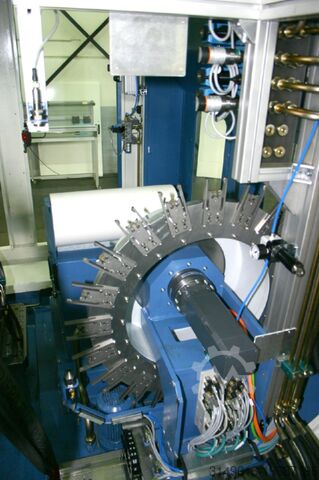

Пикап-автомат смены инструментов:
- Для стандартных инструментов и втулок
- Выполнен в виде дискового магазина на 20 позиций с перемещением подачи

Автоматический сменщик инструментов для инструментов глубинного сверления:
- Фиксированный стоечный магазин ELB минимум на 5 инструментов с автоматическим зажимом для держателей HSK

Стол для зажима с осью W и NC-поворотным столом:
- Размеры (Д/Ш): 800x600 мм
- Точность позиционирования по оси B: ±30''
- Грузоподъемность (центральная нагрузка): 1500 даН

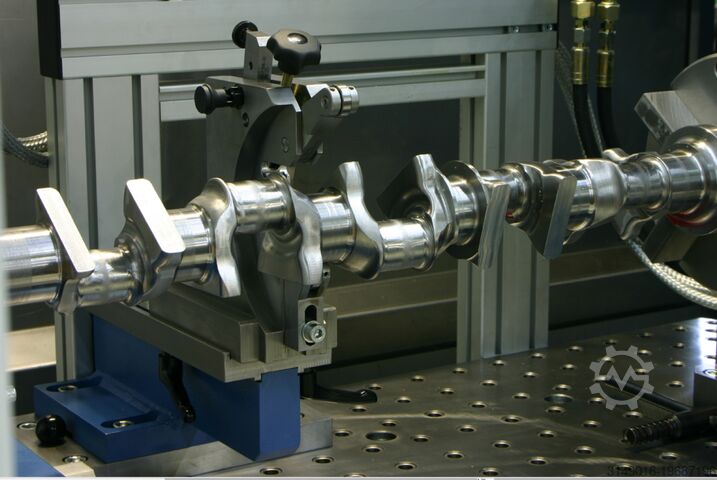

Приспособления для зажима заготовки:
- 1x задний упор с ручным приводом зажимного движения

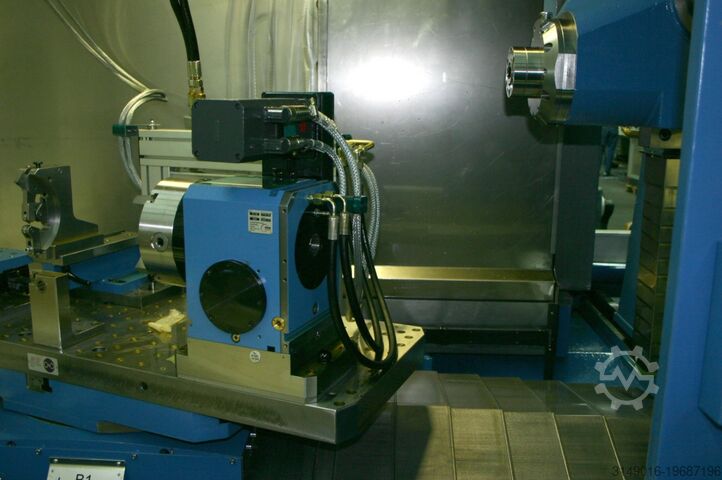

- 1x NC-делительный индексатор (ось A) с ручным 2-кулачковым патроном для зажима заготовки
- 1x базовая плита для установки и зажима направляющих втулок + опорные призмы

Информация об электроснабжении:

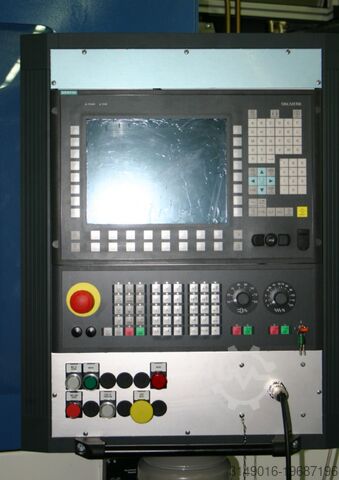

- 1x ЧПУ Sinumerik 840D (цифровая система) включительно с PLC S7-300

Технические данные подключения:
- Рабочее напряжение: 3AC 400В ±10%, частота: 50 Гц
- Напряжение управления: 24В DC
- Общая подключаемая мощность: 25 кВт
