Сверлильный станок для круглых труб, прямоугольных труб и т.д. UniBohrFix 100 H

Описание

UNIBOHRFIX 100 H Полностью автоматический сверлильный станок, длина измерения 6000 мм
Артикул 6020

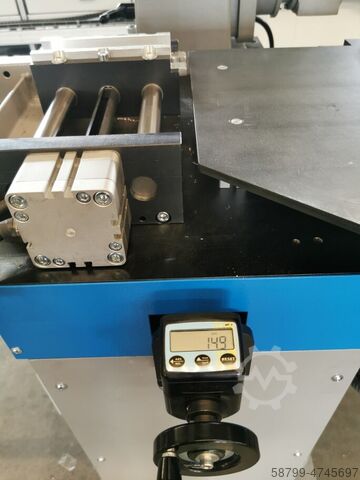

С помощью полностью автоматического сверлильного станка UniBohrFix 100 ваш материал позиционируется, зажимается и сверлится в нужном положении по оси X. Все, что вам нужно сделать, - это нажать кнопку пуска. Круглые трубы, прямоугольные трубы и угловые профили, а также плоские и твердые материалы могут быть легко зажаты пневматически в горизонтальном захвате системы позиционирования. После простого ввода значений X и вызова уже записанной программы станок работает полностью автономно. Ось Y может быть установлена оператором с помощью маховика с цифровым дисплеем.
Преимущества
- Последовательность отверстий выполняется автоматически с точными интервалами.
- Значительно снижается вероятность ошибок оператора.
Bsc Rsfu Itbs Nc Ifnsdd
- Программирование занимает всего несколько минут.
- Очень хорошее соотношение цены и качества.
- Значительное сокращение трудозатрат
Полностью автоматическая конструкция
Измерительная длина: 6 000 мм
Общая длина: 13 500 мм

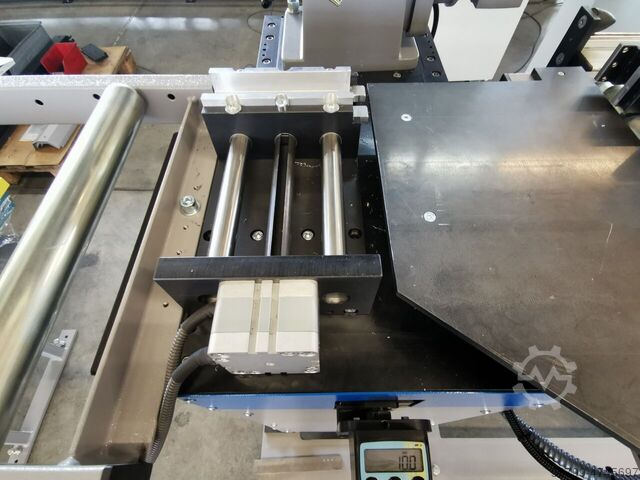

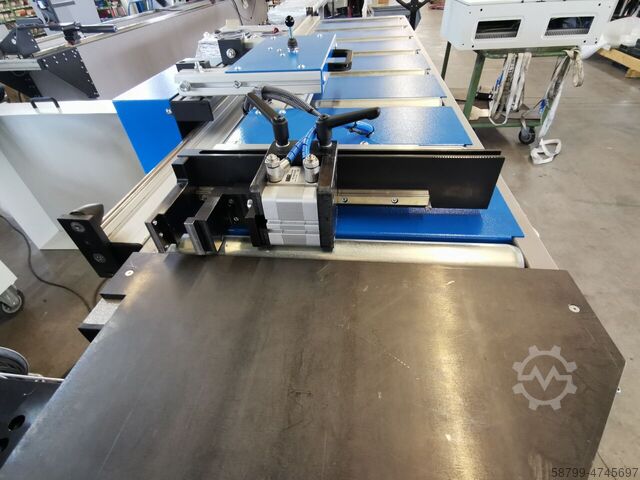

NC 1-осевое управление Пневматические зажимные тиски (ширина зажима 200 мм)

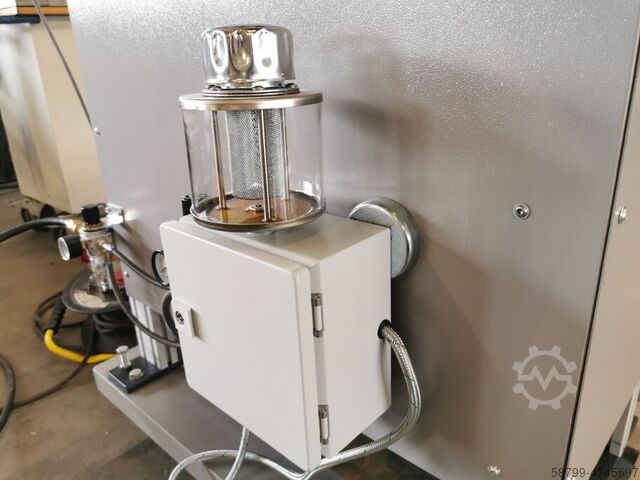

Блок распыления минимального количества с держателем и распылительной форсункой
Сверлильный станок: Unimax 3T AV (технические характеристики см. в техническом паспорте)
Антиротационное устройство
Моторизованная регулировка высоты
Устройство для нарезания резьбы

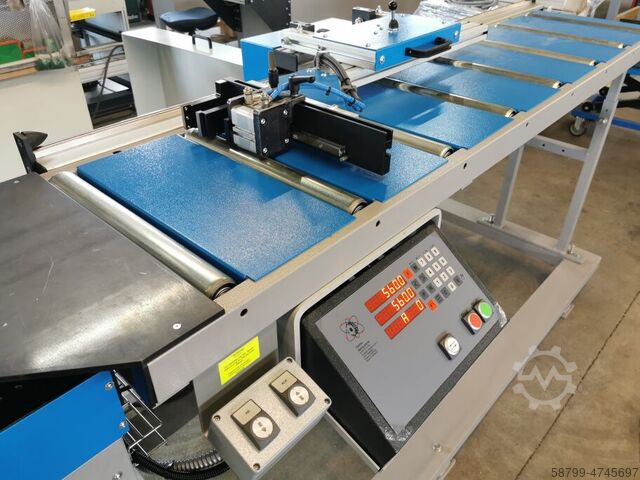

Система ЧПУ позиционирования PD 200p
Усилие подачи 200 кг
Возможно позиционирование по абсолютным и цепным размерам Каретка с серводвигателем постоянного тока и энкодером
Каретка с 12 шарикоподшипниками
Пневматический стопорный зажим с большим усилием удержания
Стальная направляющая с прецизионной стойкой Стальной несущий профиль для защиты от загрязнения
Роликовый конвейер для подачи и отвода материала RD-200/4
Длина: 6 000 мм / 7 000 мм / Грузоподъемность 200 кг/м / Регулируемые по высоте ролики / Угол установки / Ширина ролика 407 мм / Вставные пластины / Стойки / Диаметр ролика 50 мм / Стальные ролики
Plantec Maschinen GmbH
