буровая установка для плит MUHR & BENDER (MUBEA) Mubea-Matic PI 200x100-1D

Описание

Технические подробности:
Толщина заготовки - макс.: 80 мм
Толщина заготовки мин.: 5 мм
Размер пластины без перестановки: 2000x1000 мм
Размер пластины мин.: 100x100 мм
Продольный ход: 2800 мм
Поперечный ход: 1000 мм
Управление: ЧПУ Mubea Matic100
Диаметр отверстия: мин/макс:10/40 мм
Держатель инструмента: конус/конус/конус DIN 6327
Ход сверлильного шпинделя: макс. 150 мм
Точность позиционирования: +/- 0,5 мм
Скорости вращения шпинделя: 112-180-224-280-355-560 об/мин
Скорость движения: 80 м/мин
Длина подачи: макс. 150 мм
Ускоренный ход: 8 м/мин
Рабочий стол: Д:2500;Ш:950 мм
Вес заготовки: 750 кг
Узел снятия заусенцев макс.: d=40 мм
Рабочая высота: 1050 мм
Захватное устройство: 4 шт./шт.
Раскрытие захвата мин/макс: Тип I: 5/45 мм
Раскрытие захвата мин/макс: Тип II: 45/85 мм
Подключение сжатого воздуха: 6 бар
Общая потребляемая мощность: 30 кВт
Вес машины примерно: 5,5 т
Требуемое пространство примерно ДxШxВ: 5,0 x 5,5 x 2,7 (в зависимости от установки) м

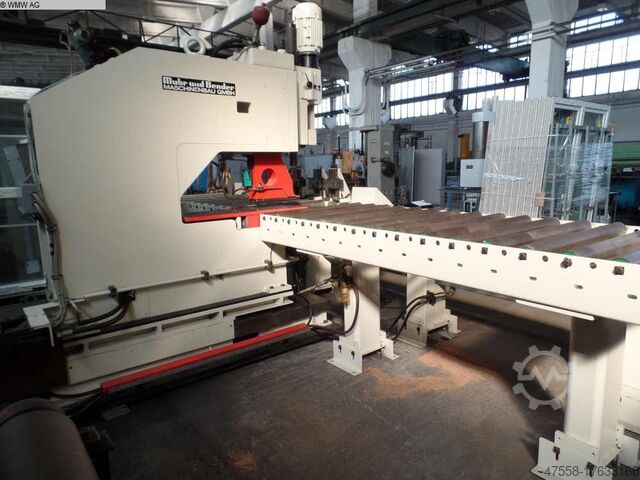

2-осевая система сверления пластин с ЧПУ для автоматической обработки листового металла и плоского материала

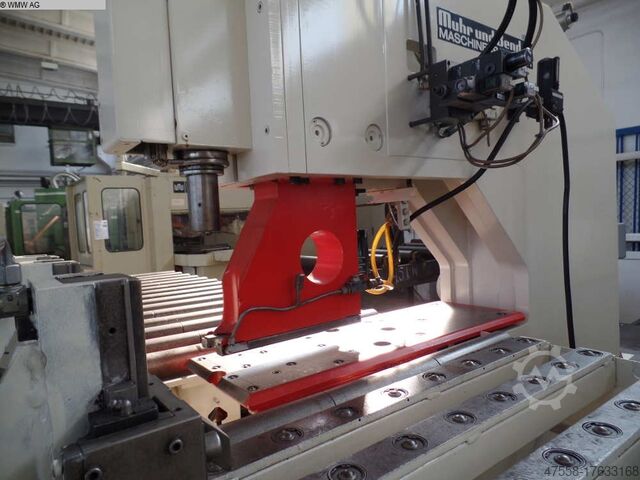

состоит из: корпуса станка, блока перемещения по оси Y, блока перемещения по оси X, блока позиционирования, блока снятия заусенцев, сверлильного блока, столов для загрузки материалов, гидравлического блока и управления
дополнительная техническая информация:
- Изменение размера пластины путем перепозиционирования также возможно до 1000x4000 мм!

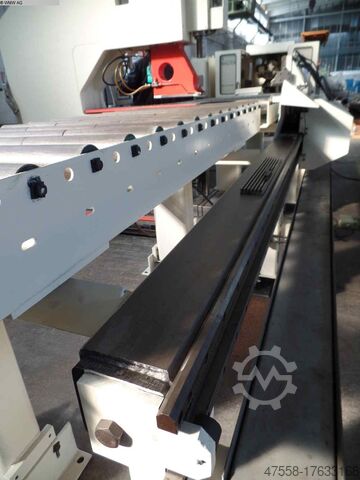

- Столы для поддержки материалов с опорными элементами, направляющая для направления и транспортировки позиционирующей каретки (прибл. Д: 2500xШ: 950 мм, нагрузка прибл. 750 кг)
- Охлаждение сверла сжатым воздухом
- Управление позиционированием по двум осям: ось x 80 м/мин и ось y 30 м/мин,
- Контроль имеет емкость памяти около 10 000 программ.
Оборудование:
- 1 позиционная каретка, 2 стола для поддержки материалов, конвейер для материалов,
Becsu Id Ruo R Nc Ifnedd
- Шкаф управления, панель управления, регат, устройство для снятия заусенцев

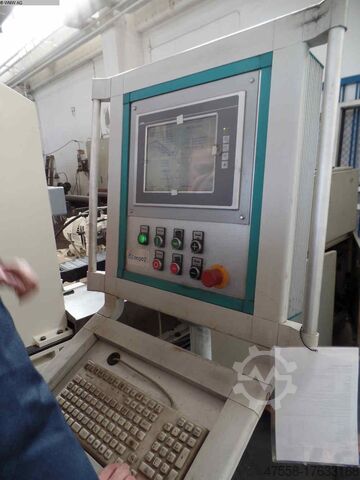

-Экран управления ЧПУ
Аксессуары:
роликовый конвейер 1800x1000мм и роликовые конвейеры 2x1000мм
Машина продается готовой к транспортировке из Лейпцига.
*
