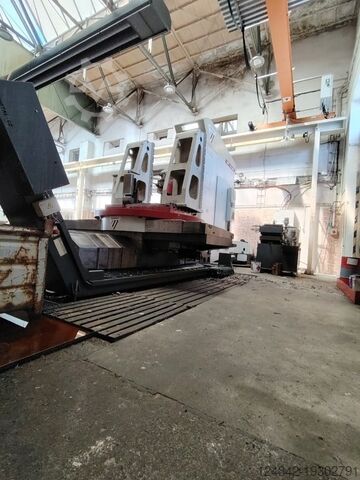

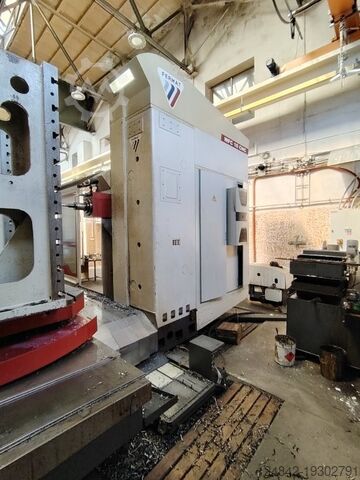

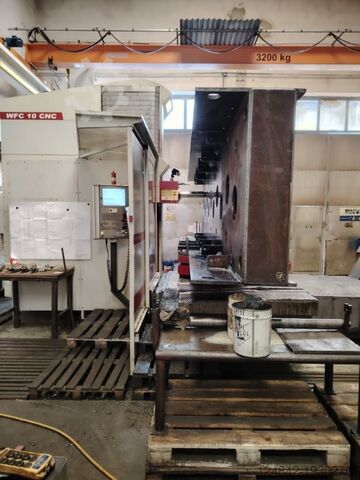

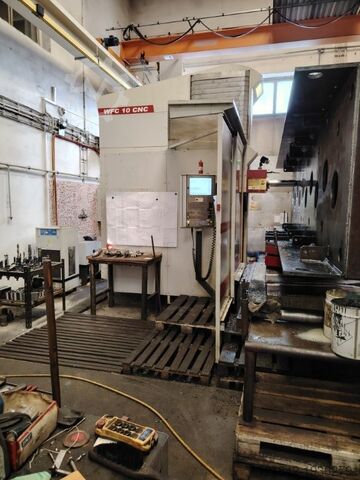

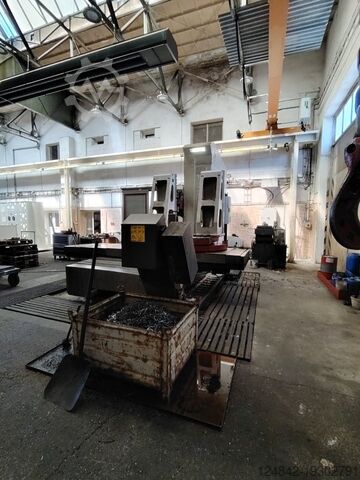

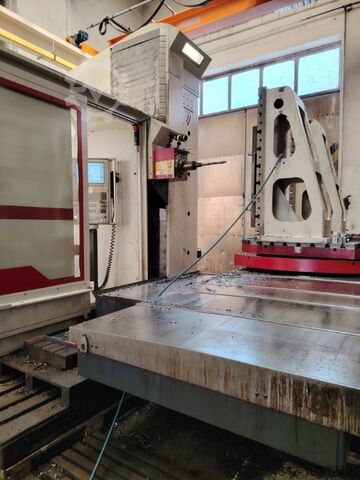

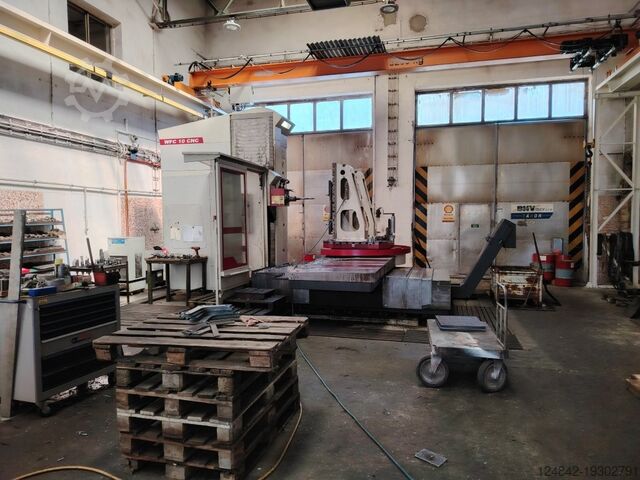

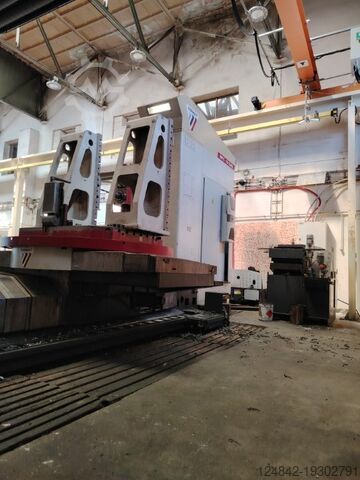

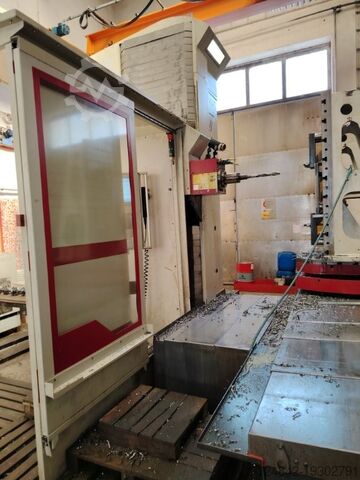

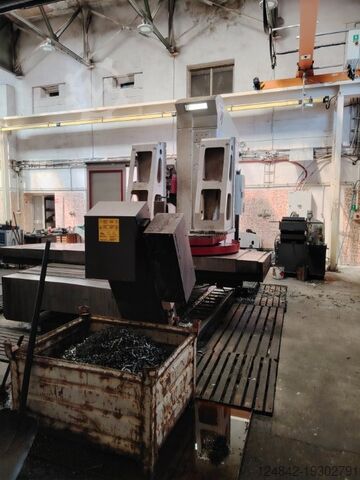

настольный расточной станок WFC 10 CNC Fermat

Описание

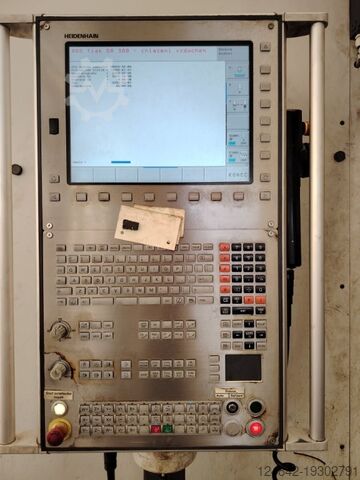

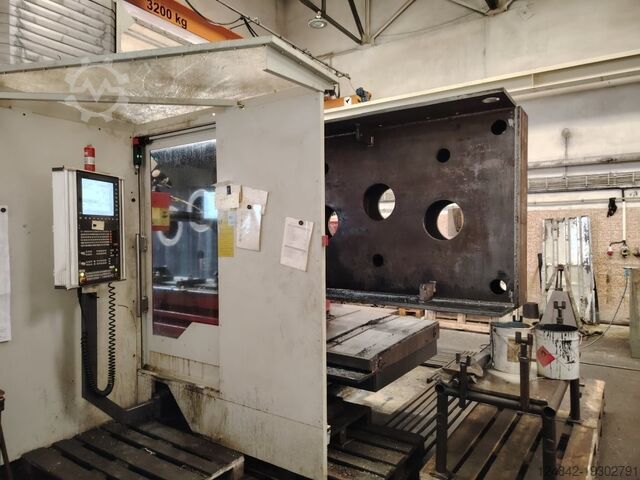

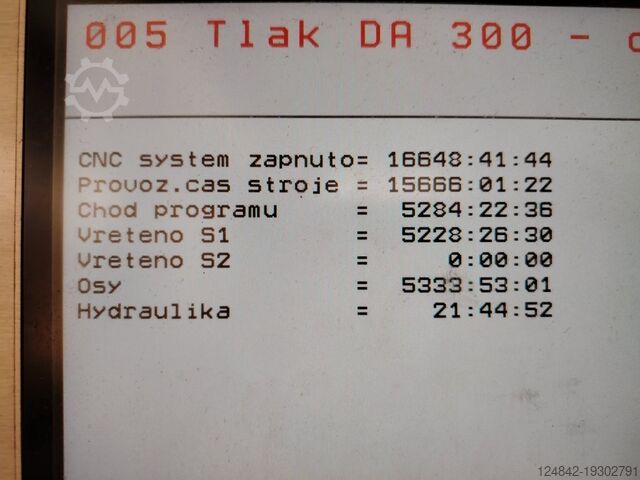

• Система управления: Heidenhain iTNC 530 станок имеет всего 5000 часов работы.
Подробные технические параметры:
Rsc R Ncjwqcpis Ifnsw

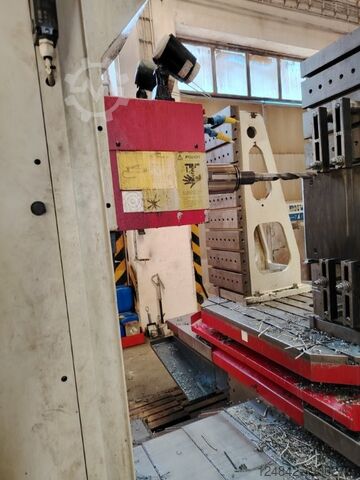

Шпиндельная бабка V100
• Коническая полость: ISO 50
• Тип инструмента: DIN 69871 / 69872
• Диаметр шпинделя: ø100 мм
• Диапазон скоростей: 10–3000 об/мин
• Мощность двигателя S1/S6: 22 кВт
• Макс. крутящий момент: 1628 Нм
• Выдвижение шпинделя (ось W): 730 мм
Ходы
• Ось X (стол): 2000 мм
• Ось Y (шпиндельная бабка): 1700 мм
• Ось Z (стол): 1250 мм
• Рабочая подача: 4–4000 мм/мин
• Ускоренная подача (X, Y, Z, W): 8000 мм/мин
Точность и измерение
• Точность позиционирования: < 0,015 мм / 1 м
• Повторяемость: 0,006 мм
• Измерение: электрооптическое (X, Y, Z, B, C), энкодер (W)
Габариты и вес
• Габариты станка (ДxШxВ): 4370 x 3850 x 3300 мм
• Вес: 22 250 кг

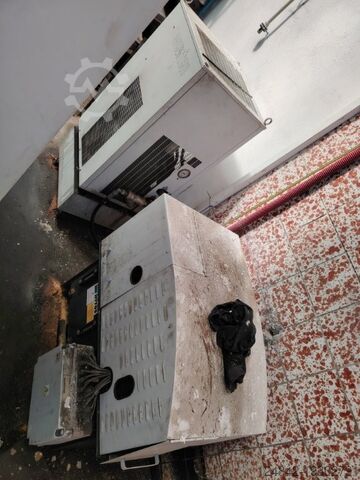

Гидравлика, пневматика и охлаждение
• Гидравлическое давление: 14 МПа
• Инструмент Усилие зажима: 24 кН
• Охлаждение инструмента (опция): низкое и высокое давление
• Давление охлаждения под высоким давлением: до 20 бар
• Объем бака: до 500 л

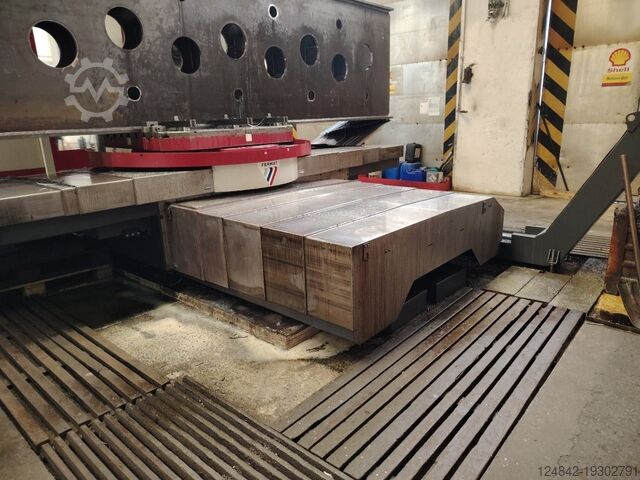

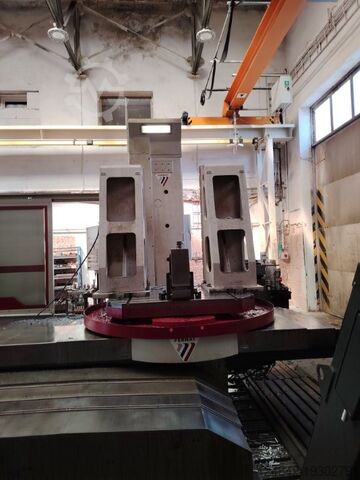

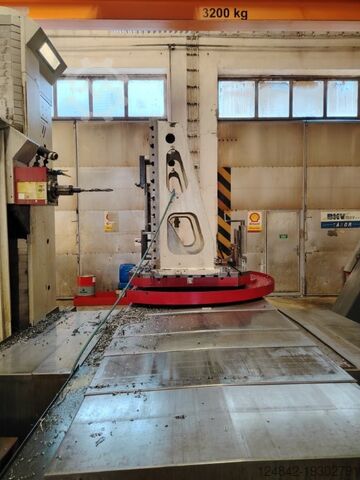

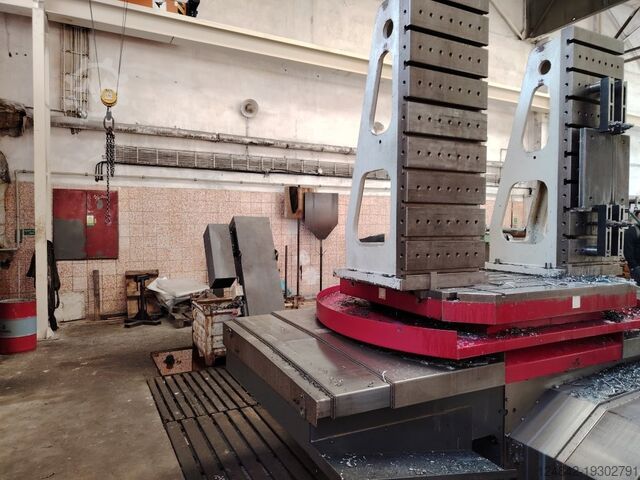

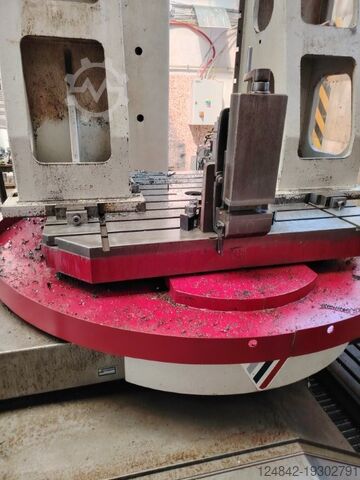

Поворотный стол (опция)
• Размеры: 1250 x 1400 мм
• Грузоподъемность: 5000 кг
• Т-образные пазы: 22H8 мм, шаг 100 мм, 10 шт.
• Ось B: 0–2 об/мин

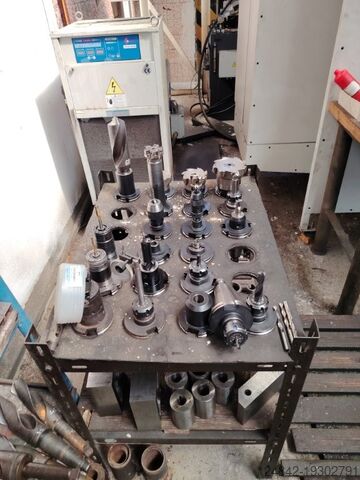

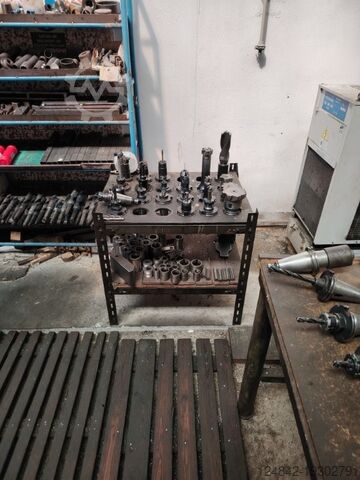

Автоматическая смена инструмента (опция)
• Количество инструментов: 20
• Макс. вес инструмента: 20 кг
• Макс. длина инструмента: 400 мм
• Время смены: 14 с

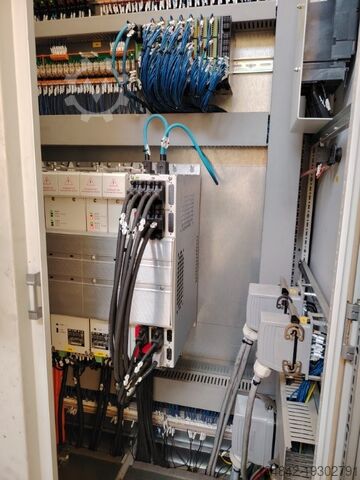

Электрические данные
• Общая потребляемая мощность: 73 кВА
• Напряжение: 3×400 В / 50 Гц
• Уровень шума: 72 дБ
