Сверлильный станок с ЧПУ

Описание

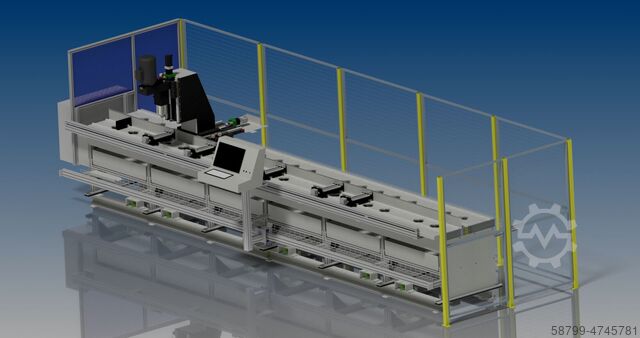

Автоматический сверлильно-фрезерный станок Kudu с ЧПУ и сменой инструмента (3 оси) Автоматический сверлильно-фрезерный станок с перемещающимся блоком обработки - стол остается неподвижным, перемещается сверлильная головка. Автоматический сверлильный станок может использоваться для ручной и полностью автоматической работы. После каждой операции сверления блок обработки полностью автоматически перемещается по осям X и Y на следующую позицию сверления. Управление очень простое. Данные могут быть переданы в систему управления станком через станцию программирования с использованием форматов файлов DXF/DWG. Кроме того, систему можно запрограммировать непосредственно на контроллере станка. Система очень надежна и состоит из проверенных и испытанных компонентов станка.
Технические данные - Измерительная длина: 6 000 мм - Общая длина: 8 050 мм - Прочная станина станка - Скорость вращения сверлильной головки: до 2500 об/мин (стандартная версия), поставляется с подходящей скоростью для вашего применения.
- Держатель инструмента: SK 40 - Привод по осям X, Y и Z с помощью сервомоторов - Быстрое перемещение по оси X: 20 м/мин - Быстрое перемещение по оси Y: 5 м/мин - Расстояние между верхней кромкой стола и нижней кромкой держателя инструмента: 400 мм - Ширина стола: 480 мм - Рабочая высота: 1050 мм - Диаметр сверления: от 3 до 30 мм с шагом 50 мм (в зависимости от инструмента) - Нарезание резьбы: M4 - M30 (с компенсационным патроном) - Ход обработки по оси Y: 300 мм - Допуск по оси X: +- 0,1 мм - Допуск по оси Y: 0,06 мм - Допуск по оси Z: 0,06 мм - Двигатель привода сверлильной головки: 5,5 кВт - Вес системы: 2300 кг - Размеры системы: 8050 мм x 3000 мм x 2388 мм (см. план размещения) - Подключение питания: 32 A - Подключение воздуха: 8 бар - Защита передней части системы с помощью светового барьера - Защита заднего доступа, ограждение станка - Сенсорная панель управления 21,5", усиленное переднее стекло - Простое программирование на станке - Фрезерование пазов и кругов - Смазка с помощью системы распыления минимального количества - Без тисков для зажима материала - Возможность удаленного обслуживания через Teamviewer (интерфейс LAN) - Память инструментов для сверлильных инструментов, с размерами, скоростью - Моделирование последовательности работ
- Цифровой маховик
Ваши преимущества - Поверхность заготовок защищена - Понятный графический интерфейс пользователя - Обработка непосредственно на конце заготовки не представляет проблемы - 50 % экономии места по сравнению со скользящей обработкой - Стружка собирается в лоток для стружки - Чрезвычайно простое программирование и управление - Система распыления минимального количества материала (стандарт) - Ошибки программирования исключены благодаря CAD/CAM
Вы можете в любое время ознакомиться с желаемой системой в нашем производственном/демонстрационном цехе.
Rec R Nc Ifjfu Ivzenew
Пожалуйста, не стесняйтесь обращаться к нам.
