Сверлильно-фрезерный станок FEHLMANN Picomax 55 CNC 2/3

Описание

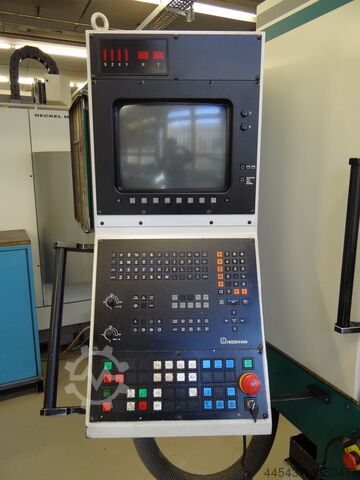

Управление: Heidenhain TNC 426
Размеры Занимаемая площадь (ШхДхГ) 1,92x1,85x2,4 м
Вес Вес около 2'400 кг
Рабочий диапазон Продольное перемещение по оси X 500 мм
Поперечное перемещение по оси Y 255 мм
Ход пиноли (управляемый) по оси Z 147 мм
Ход пиноли (ручной) по оси Z 160 мм
Ход головки станка по оси W 500 мм
Скорости подачи Скорости:
Быстрая траверса - оси X и Y 1-11 000 мм/мин - ось Z 1-6 000 мм/мин - ось W 1-3 600 мм/мин Усилие подачи
- Оси X и Y 6'500 Н
- Ось Z 8'000 Н
Быстрое перемещение
- Оси X и Y 11 мм/мин
- Ось Z 6 мм/мин
Система измерения перемещений Прямая система измерения с помощью линейной шкалы Оси X / Y / Z
Разрешение Система косвенного измерения с помощью поворотного энкодера Ось Z
Разрешение по осям X, Y, Z и W 0,001 мм
Точность Допуск положения Ось(и) X / Y 0,005 мм
Разброс положения Ось(и) Ps X / Y 0,003 мм
Z / W 0,005 мм

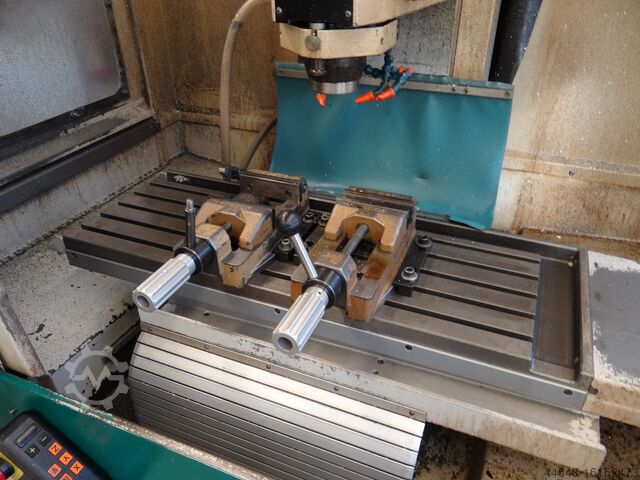

Зажимная поверхность стола (ДхШ) 885 x 320 мм
Рабочая зона Т-образные пазы:
- Количество 5 -
- Ширина 12-H8 мм
- Расстояние между ними 50 мм
Допустимая нагрузка на стол 250 кг
Высота стола от пола 1040 мм
Расстояние стол-шпиндель (мин-макс) 0-120-620 мм
Горизонтальный выступ 300 мм
Рабочий шпиндель Система быстрой смены инструмента SF 32 -
Гидравлическая смена инструмента с помощью кнопок -
- Точность повторения 0,002 мм
- Время смены (вручную) ок. 5 сек.
Диапазон скоростей (бесступенчатая регулировка) 50-9 000 об/мин
Мощность привода 7,6 кВт
Макс. Крутящий момент 65 Нм
Rjc R Netp S R Hec Ifnsw
Мощность резания Мощность сверления ø 25 мм
Нарезание резьбы M 20 -
Заслонка Полузаслонка с раздвижными дверями - - -
Охлаждающая жидкость Охлаждающая жидкость:
Смазка - Внешний бак, объем 100 литров
- Расход насоса 75 л/мин
Центральная система смазки Vogel
