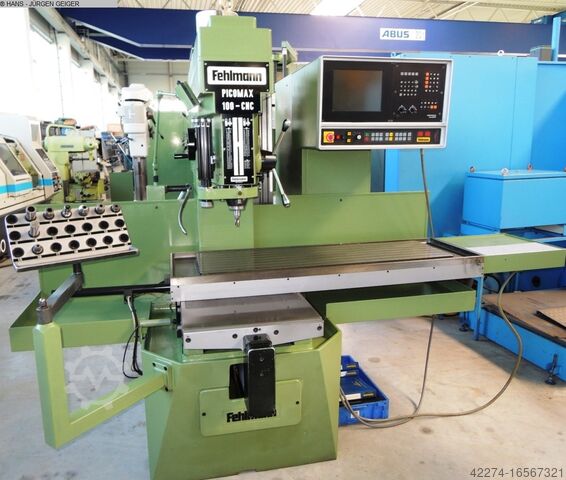

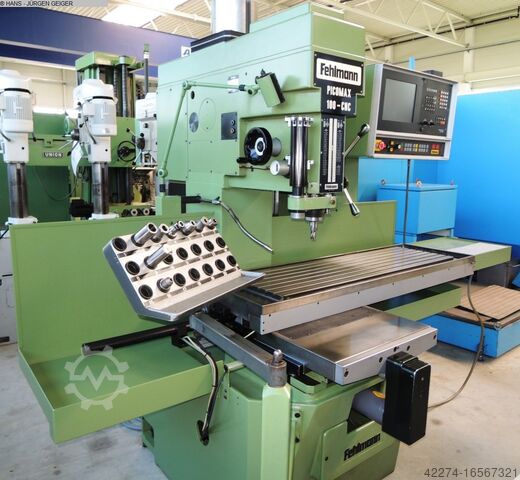

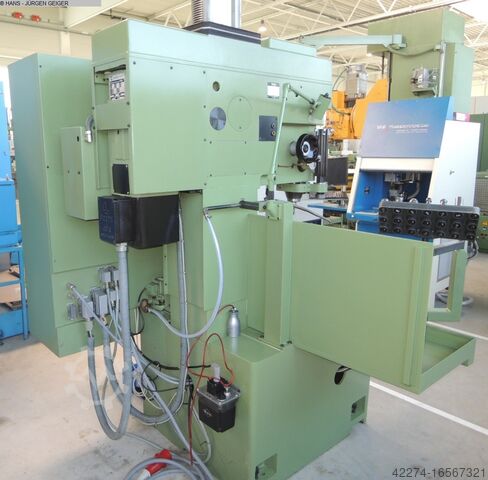

Сверлильно-фрезерный станок FEHLMANN PICOMAX 100 CNC

Описание

Мощность сверления в стали (диаметр) 30 мм
x-траектория 850 мм
y-траектория 435 мм
Управление HEIDENHAIN TNC 150
Общая потребляемая мощность 16 кВт
Вес машины ок. 3500 кг
Rjc Rst Hxa Ho Nc Ifnew
Занимаемая площадь ок. м
F E H L M A N N (Швейцария)
Прецизионный сверлильно-фрезерный станок с ЧПУ
Тип PICOMAX 100 CNC - 2+ Построен 1985 16 085109
Ось X (продольная) 850 мм
Ось Y (поперечная) 435 мм
Ось Z (вертикальная) 210 мм
Размер стола 500 x 1 570 / 390 x 1280 мм
Мин. / Макс. Расстояние вертикальный шпиндель
верхний край стола 140 / 690 мм
Вертикальный и моторизованный ход регулировки сверлильной головки 540 мм
Выступ сверлильного шпинделя ок. 450 мм
Держатель шпинделя SF 32
Диаметр сверления в стали 30 мм
Ход шпинделя (пиноли) вертикальный макс. 210 мм
Частота вращения шпинделя (в 2 этапа) 25 - 5 600 /мин
Вес заготовки 600 кг
Скорость подачи XYZ 1 - 8 000 мм/мин.
Подачи при сверлении, 6 автоматических 0,03/0,07 - 0,4 мм/мин.
Быстрая траверса XYZ 4/8 м/мин.
Привод шпинделя 6 кВт
Общий привод ок. 16 кВт - 380 В - 50 Гц
Вес ок. 3 500 кг
Принадлежности / специальное оборудование:
- ЧПУ HEIDENHAIN - 2-осевой контурный пульт управления типа TNC 150 с цветным монитором,
графикой, со всеми стандартными подпрограммами и циклами, циклами нарезания резьбы,
ручной пульт управления или электронный маховик, интерфейс RS 232 и т.д.
Ось сверлильного шпинделя (Z) может быть активирована вручную или через блок управления.
Ось сверлильного шпинделя (Z) также может быть активирована через блок управления.
- Глубина сверления может быть предварительно установлена с помощью 12-позиционного револьверного упора
с цифровой индикацией на мониторе.
- Сама сверлильная головка также может быть запрограммирована с помощью устройства позиционирования по высоте в
3 предустановленных положения.
- Прецизионный координатный стол для осей X/Y ЧПУ с закаленной шарико-винтовой парой
шпиндель
- С устройством быстрой смены инструмента и различными держателями инструмента,
различными сверлильными патронами, устройством для подачи СОЖ и т. д.
Состояние : хорошее или очень хорошее - готов к демонстрации под напряжением
Поставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
