Сверлильно-фрезерный станок

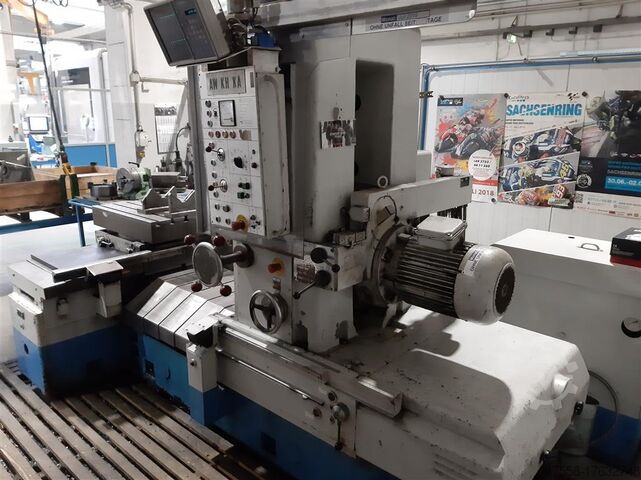

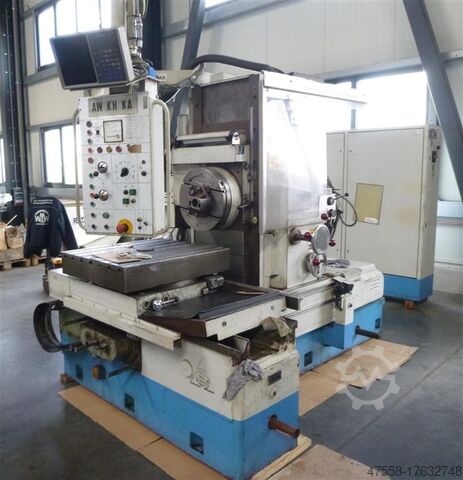

Сверлильно-фрезерный станок COLLET-ENGELHARTD Minor
Год выпуска
1971
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Технические детали:
Диаметр для торцевания: прибл. Ø 900 мм
Скорость: шпиндель: 12,5 - 1700 / 24 шага об/мин
Скорость: торцовочная плита: 8 - 190 / 12 шагов об/мин
Шаги подачи: Лицевая пластина: 0,03 - 3 / 17 шагов
Быстрое перемещение: все движения: 2000 / 4000 м/мин
Держатель инструмента: рабочего шпинделя: ISO 50 / SK50
Зажимная поверхность стола:: 700 x 800
Вращение стола: 360° градусов
Регулировка сверлильного стола: поперечная: 800 мм
макс. нагрузка на стол: 1500 кг
Общая потребляемая мощность: ок. 11,0 кВт
Вес станка прибл.: 7800 кг
Габариты станка: ДхШхГ: 3,0 x 2,0 x 2,6 м
Размеры шкафа управления: 1800 x 400 x 1950 мм
Ø лицевой панели 420 мм
Смещение торцовочного суппорта 180 мм
Наибольший Ø для поворота торца ок. 900 мм
Продольное перемещение колонны 700 мм
Вертикальное перемещение бабки 700 мм
Привод подачи колонны, бабки и зажимного стола:
-при работе шпинделя=0,20 - 10 мм/об с 34 шагами
-для работы с торцовой плитой = 0,16 - 16 мм/об с 17 шагами
Rec R Nju Idtpjc Ifnow
Оборудование:
оптический прецизионный измерительный прибор Heidenhain/система позиционного измерения для осей стола X/Y/Z/C
гидравлика
Ножки станка/ножные пластины

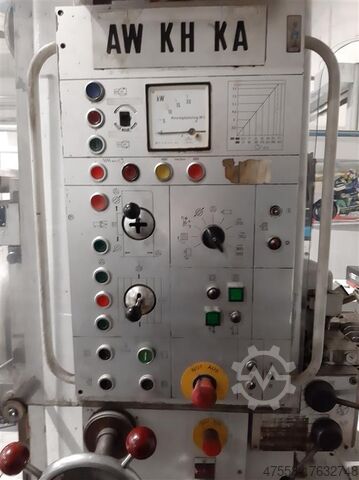

Панель управления с выдвижным кронштейном
*
