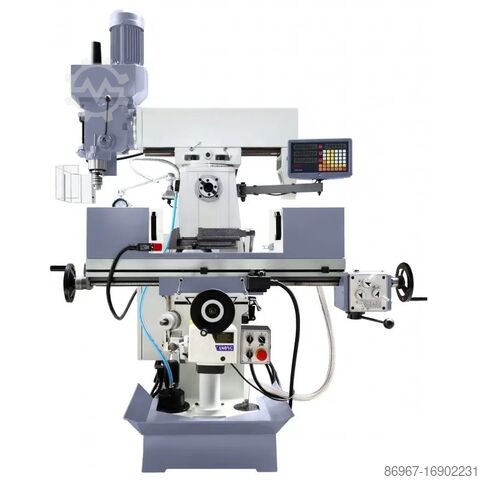

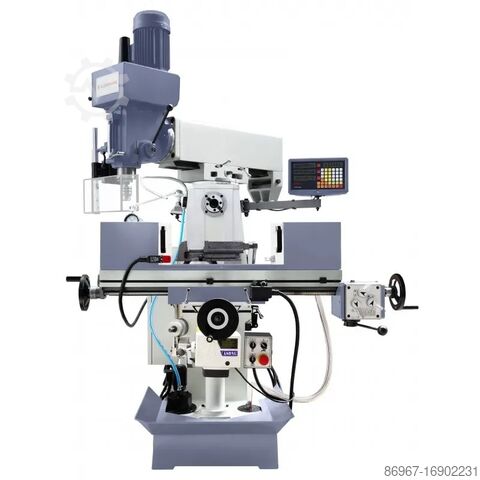

Фрезерно-сверлильный станок CORMAK ZX7550ZB

Описание

Фрезерно-сверлильный станок XZ7550ZB - идеальный инструмент для профессионалов. Благодаря простой и незамысловатой конструкции этот станок гарантирует бесперебойную работу в течение длительного времени. Благодаря вертикальной головке и горизонтальному шпинделю XZ7550ZB предлагает широкий спектр возможностей обработки. Конус зажима инструмента ISO 40 обеспечивает надежный зажим инструмента, а автоматическая подача шпинделя еще больше повышает производительность и эффективность. Рабочие подачи по осям X и Y и быстрые подачи позиционирования по оси Z обеспечивают точность обработки, а выдвижной шпиндель с вертикальной головкой облегчает доступ к заготовкам. Механическая подача в 3 диапазонах и опция автоматического нарезания резьбы добавляют гибкости. Вертикальная головка поворачивается на 0-90°, а верхний удлинитель и поворотная планка добавляют дополнительную функциональность и точность.
Описание станка

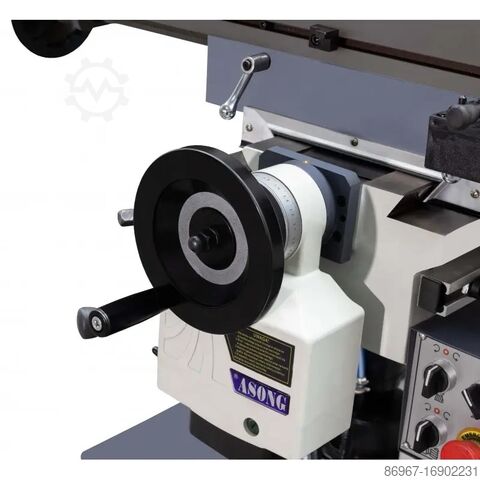

АВТОМАТИЧЕСКАЯ ЭЛЕКТРИЧЕСКАЯ ПОДАЧА СТОЛА ПО ОСИ Y

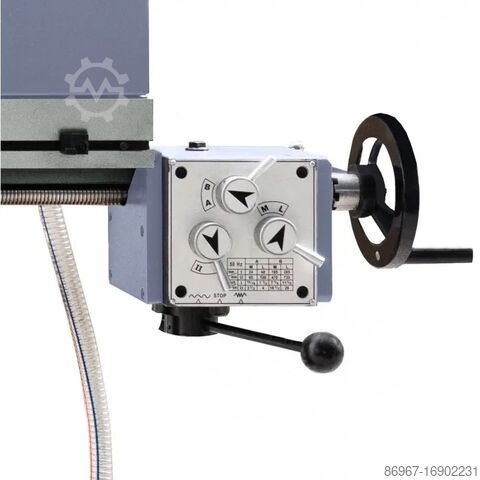

АВТОМАТИЧЕСКАЯ МЕХАНИЧЕСКАЯ ПОДАЧА СТОЛА ПО ОСИ X
АВТОМАТИЧЕСКАЯ ПОДАЧА ШПИНДЕЛЯ
ТЯЖЕЛОЕ, СТАБИЛЬНОЕ ЧУГУННОЕ ЛИТЬЕ ОЧЕНЬ ТОЧНОГО ИЗГОТОВЛЕНИЯ
МАССИВНЫЙ ПОПЕРЕЧНЫЙ СТОЛ С ПРЕЦИЗИОННОЙ ШЛИФОВАННОЙ ПОВЕРХНОСТЬЮ
НАПРАВЛЯЮЩИЕ ТИПА "ЛАСТОЧКИН ХВОСТ" ПО ВСЕМ 3 ОСЯМ
ТИХИЙ ХОД БЛАГОДАРЯ ШЛИФОВАННЫМ ШЕСТЕРНЯМ
ЛЕВОЕ И ПРАВОЕ ВРАЩЕНИЕ

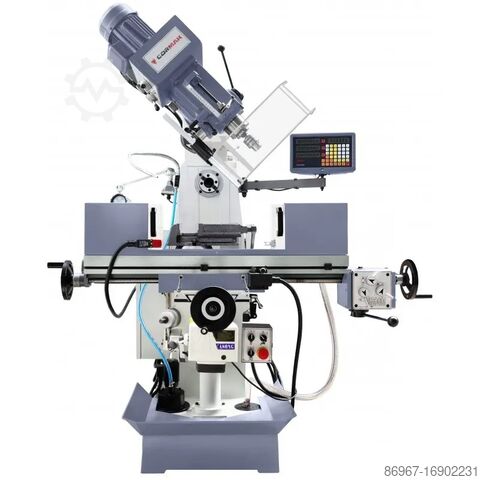

ПОВОРОТНАЯ ГОЛОВКА +/- 90°
Технические данные
Макс. диаметр сверления 50 мм
Макс. длина горизонтального фрезерования 100 мм
Макс. диаметр вертикального фрезерования 25 мм
Макс. диаметр нарезания резьбы M16
Макс. диаметр расточки 120 мм
Конусность шпинделя ISO 40
50 Гц Диапазон и число оборотов шпинделя (об/мин) 72-1800 (8) Вертикальный, 60-1350 Горизонтальный (9)
Расстояние между шпинделем и поверхностью колонны 200-700 мм
Расстояние между шпинделем и столом 100-480 мм
Расстояние между осью шпинделя и столом 0-380 мм
Количество, ширина и расстояние между Т-образными пазами 5 / 14 мм/44 мм
Ход шпинделя 120 мм
Размер стола 1000x240 мм
Ход стола 600х230 мм
Roc R Nc Isud Ic Defnew
Подача стола 24-720 мм/мин (8 скоростей)
Подача шпинделя 0,015; 0,08; 0,25 мм/об.
Двигатель (вертикальный/горизонтальный) 1,5 кВт/1,5 кВт
Габаритные размеры 1120x1060x2035 мм
Вес 970 кг
Объем поставки

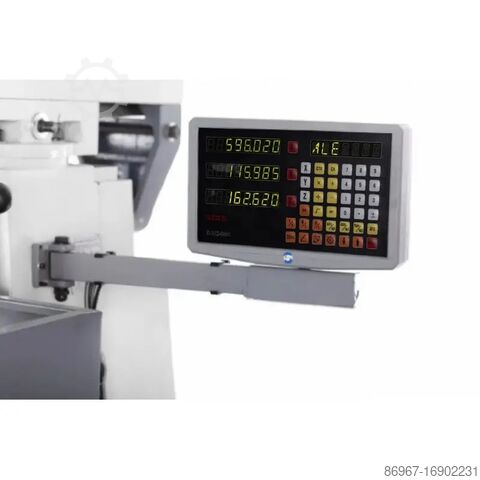

Цифровое считывание для 3 осей SINO
Втулки Морзе ISO 40

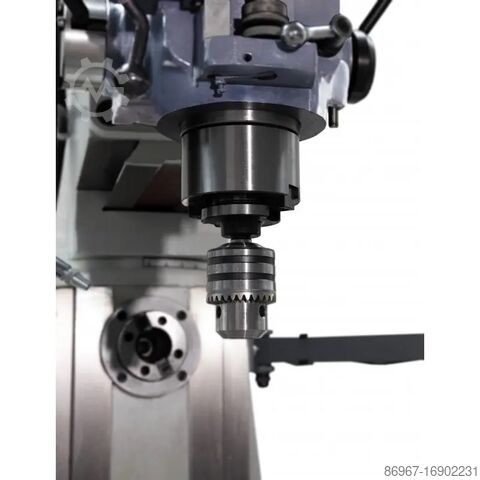

Сверлильный патрон B16
Декларация соответствия CE
Станочные тиски L - 160 мм
Шпиндель фрезерного станка с набором цанг для пальцевых фрез
Горизонтальная опора шпинделя / окуляр /
Фрезерная оправка длинная.
Основные инструменты
Галогенная система освещения 24 В
Система охлаждения
