Радиально-сверлильный станок Optimum Radialbohrmaschine RD6

Описание

Оптимальный OPTIdrill RD 6
Точные, надежные радиально-сверлильные станки высочайшего качества. Идеально подходит для разнообразного использования в единичном и серийном производстве.
• Универсальная область применения, например, сверление, развертывание, нарезание резьбы
• Двигатель с электрическим торможением

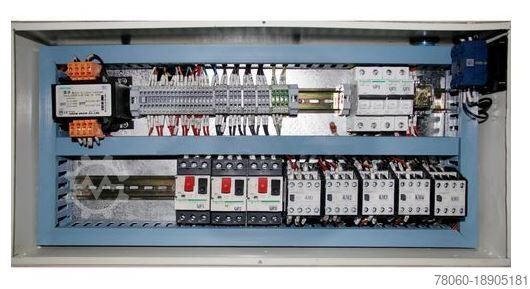

• Электрическая система 24 В постоянного тока и 2-канальная цепь безопасности в соответствии с DIN EN 12717
• Тяжелое, прочное, высококачественное литье
• Широкая проекция благодаря горизонтально регулируемой головке машины

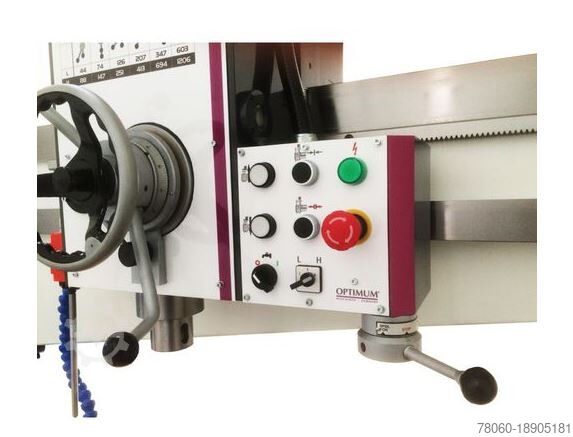

• Наглядно организованная панель управления
• Плавный ход поворотных и ходовых осей
• Тщательно продуманный поворотный механизм колонны с оптимизированным зажимом для максимальной устойчивости с минимальным смещением зажима
• Прочная, устойчивая к кручению конструкция стрелы
• Регулировка высоты стрелы осуществляется с помощью мощного электропривода и подъемного шпинделя.
• Редуктор буровой головки, работающий в масляной ванне
• Консольные направляющие закалены и прецизионно отшлифованы
• Зубчатые колеса изготовлены из хромоникелевой стали, закалены и прецизионно отшлифованы, что обеспечивает тихий и плавный ход
• Сверлильную головку и колонну можно зажимать или отпускать вместе или по отдельности
• Вращение вправо-влево
• Массивный, точный сверлильный стол, большие размеры
• Закаленный и отшлифованный зажимной стол с параллельными Т-образными пазами
• Машинный свет
• Защита от перегрузки
• Толстостенная литая колонна обеспечивает плавный ход и устойчивость
• Светодиодная лампа

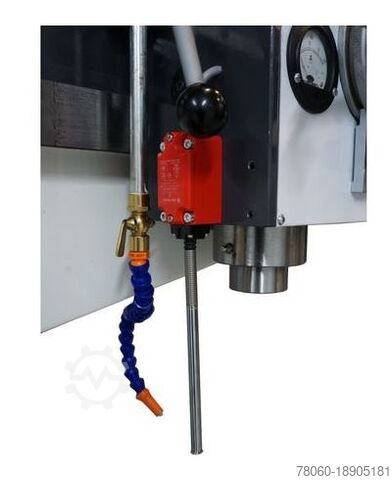

• Система охлаждения с баком для охлаждающей жидкости в основании машины
РД6 / РД7
• Колонна зажимается гидравлически
Размеры и вес
Диаметр колонны 320 мм
Длина ок. 2670 мм
Ширина/глубина прибл. 1120 мм
Высота ок. 2760 мм
Вес прибл. 3200 кг
стрела
Угол поворота 180°
Производительность бурения
Диаметр сверления стали (S235JR) 50 мм
Непрерывная мощность сверления стали (S235JR) 45 мм
сверлильный стол
Размер Т-образного паза 14 мм
Т-образные пазы номер 4
Расстояние между Т-образными пазами 180 мм
Расстояние шпиндель - сверлильный стол макс. 1420 мм
Длина зажимного стола 630 мм
Ширина зажимного стола 500 мм
Высота зажимного стола 500 мм
Зажимной стол Т-образные пазы размером 22 мм
Зажимной стол Т-образные пазы номер 3
Расстояние между Т-образными пазами зажимного стола 150 мм
Расстояние шпиндель - зажимной стол мин. 0 мм
Расстояние шпиндель - зажимной стол макс. 910 мм
Расстояние шпиндель - сверлильный стол мин. 465 мм
Диапазон скоростей
Диапазон скоростей 44 – 1023 мин¯¹
Количество диапазонов скоростей 12
Электрические данные
Общая подключенная мощность 6,5 кВт
Напряжение питания 400 В
Частота сети 50 Гц
база машины
Длина рабочей поверхности 2550 мм
Ширина рабочей поверхности 970 мм
Двигатель(и)
Мощность привода двигателя шпинделя 4 кВт
Мощность привода подъемного двигателя стрелы 1,5 кВт
Мощность приводного двигателя насоса охлаждающей жидкости 90 Вт
Привод гидравлический зажимной 0,75 кВт
шпиндель
Ход пиноли 270 мм
Держатель шпинделя МК5
Скорость подачи шпинделя 0,06 – 0,2 мм/об
Уровни скорости подачи шпинделя 3
Путь путешествия
Roc R Nc Ifswa Tc Senjw
Ход сверлильной головки (горизонтальный) 1250 мм
Ход рычага (вертикальный) 680 мм
Расстояние шпиндель - колонна макс. 1600 мм
Расстояние шпиндель - колонна мин. 350 мм
