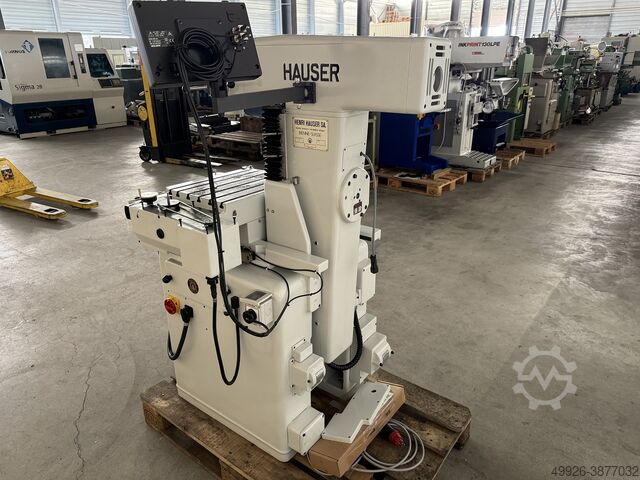

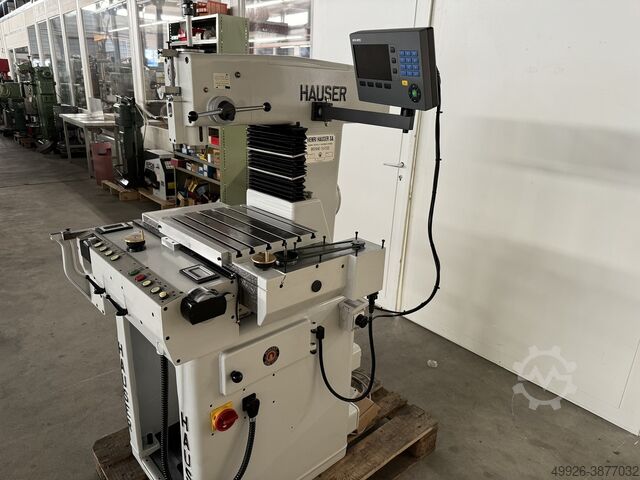

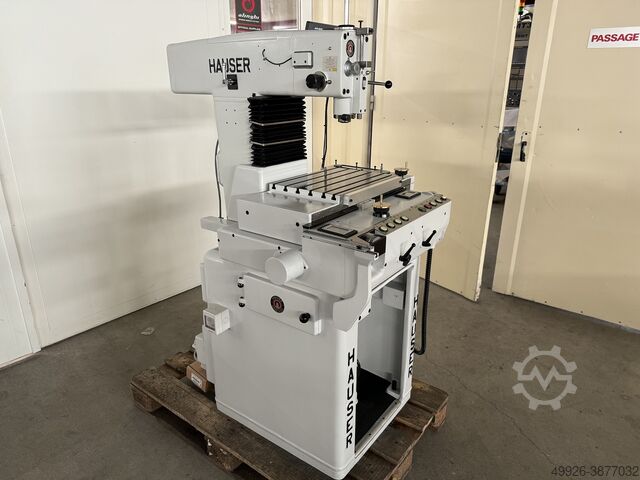

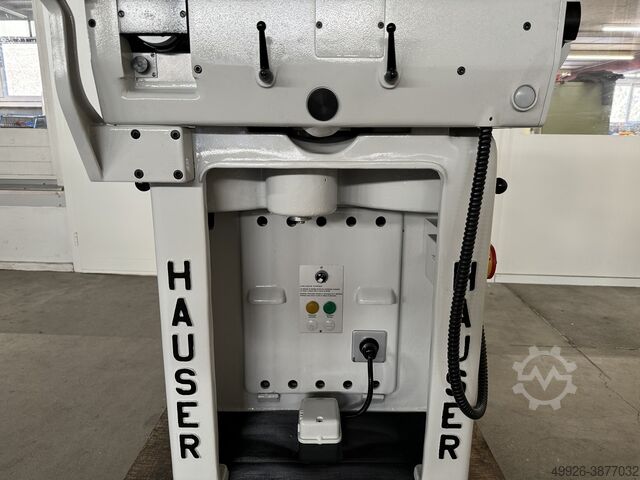

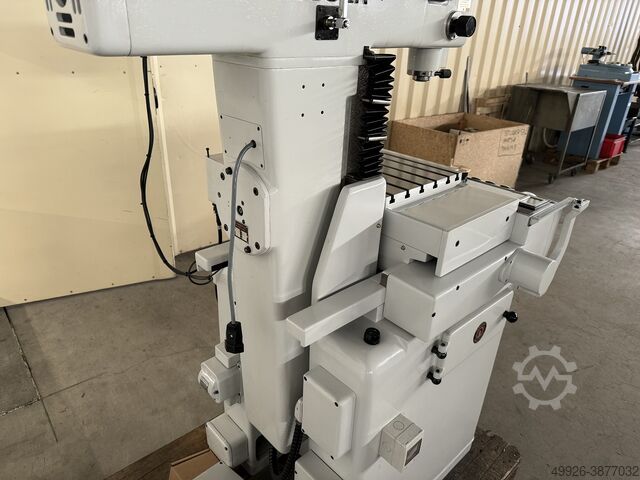

Координатно-расточный станок Hauser OP-2

Описание

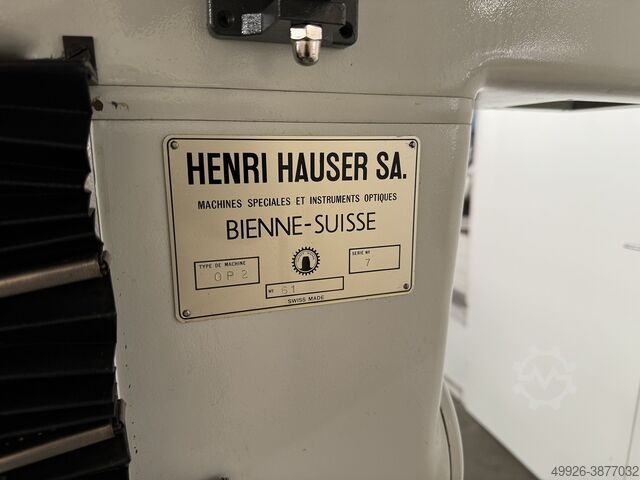

Производственное происхождение Швейцарский
Напряжение 380/50/3
Чистый вес прибл. 760 кг
Размеры прибл. 1250x1000x1700 мм
ТЕХНИЧЕСКИЕ ДАННЫЕ
ПОТЕНЦИАЛ РАБОТЫ
Travel X и Y 200x200 мм
Вертикальный ход скольжения 250 мм
Ход бурового шпинделя 70 мм
Макс. свободный проход между столом и носом шпинделя 330 мм
Свободный проход между колонной и центром шпинделя 260 мм
Максимальная производительность сверления (сталь) 10 мм
Максимальная производительность 50 мм

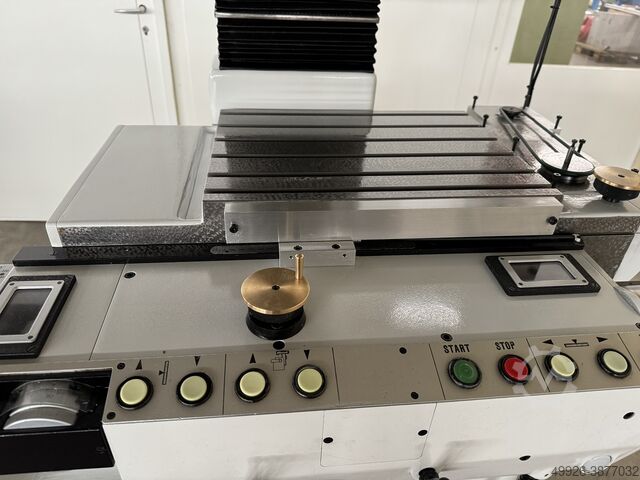

ТАБЛИЦА
Полезная площадь 400x300 мм
Допустимая нагрузка 100 кг
Путешествия X и Y через двигатели
Количество T-слотов 6 (продольный)
СУШИЛИНГГИЧЕСКИЙ ГОЛОВАЙ
Шпиндель конус морзы 0
Скорость вращения шпинделя 150-3000 об/мин
Подача бурильного шпинделя 0,015 мм/т
РЕШЕНИЕ
Прямое считывание на разделенных барабанах 0,01 мм
Прямое считывание на верньерах 0,001 мм
Гарантированная точность при перемещении направляющих 0,002 мм.
МЕАСУРА
Измерительная система прямая, оптическая
Элементы мерного градуированного правила, дивизион 1 мм
Проекционные экраны считывания
Смещение нулевой точки да
Прямой отсчет 0,001 мм
Гарантированная точность позиционирования 0,002 мм
Установленная мощность 1,2 кВт
ошибки и пропуски, за исключением данных, предоставленных без обязательств

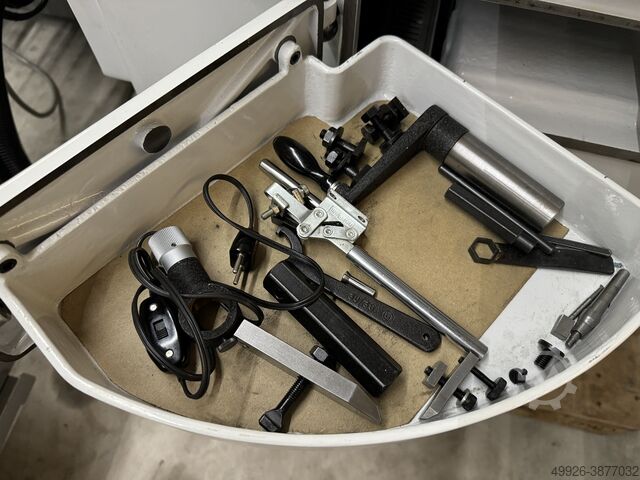

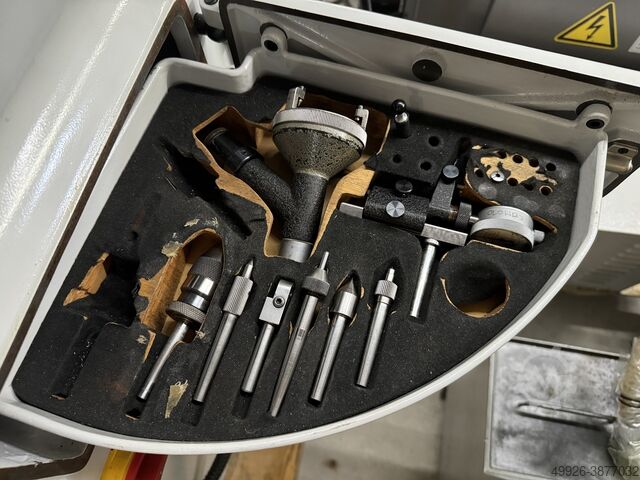

Инвентаризация Nr.2160006, машина оборудована :
1 поворотный стол Ø 220 с оптической мерой
1 центрирующий микроскоп с 3-точечной подвеской, зумом 40х, осветлением
1 устройство центрирования с крышкой компаратора с циферблатом. 3 мм. МТ0
1 центрирующий пункт МТ0
1 трассировочный инструмент с пружинной точкой МТ0
Dwoc Ed Ddsd Amgkscjb
1 центральный удар МТ0
1 патрон для центрирующих сверл MT0
1 самозажимной сверлильный патрон 0-5 мм, МТ0
1 сверлильная головка типа 0, крышка. 0,5-30 мм, МТ0
1 выравнивающий стопа w
[...]
