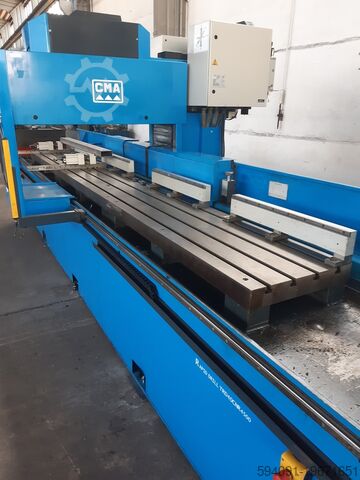

Координатно-расточной станок CMA TRD 40CN-R 4500

Описание

CNC – Координатно-сверлильный центр CMA TRD40CN-R

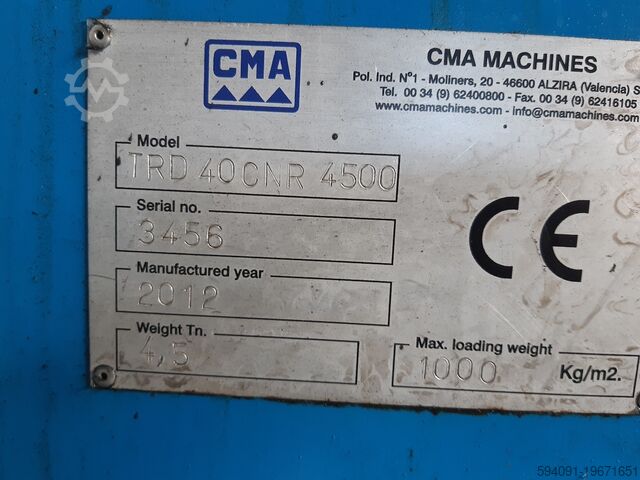

Модель: TRD 40CN-R 4500
Год выпуска: 2012
Управление: CNC (CMA / OMRON)

Технические характеристики:
- Ход по X: 4500 мм
- Ход по Y: 650 мм
- Ход по Z: 400 мм
- Размер стола: 4500 x 520 мм
- Высота стола: 920 мм
- Частота вращения шпинделя: 50 - 750 - 3000 об/мин
- Скорость перемещения: X = 22 м/мин
- Скорость перемещения: Y = 12 м/мин
- Скорость перемещения: Z = 4,2 м/мин
- Сверление в стали: 40 мм / М24
- Расстояние шпиндель/стол: 260 - 660 мм
- Мощность двигателя: 4,4 кВт
- Габариты: прибл. Д 5,7 x Ш 2,20 x В 2,20 м
- Масса станка: ок. 4,55 т

Комплектация:
- Допустимая масса заготовки: 1.000 кг/м²
- 4 зажима с пневмоприводом

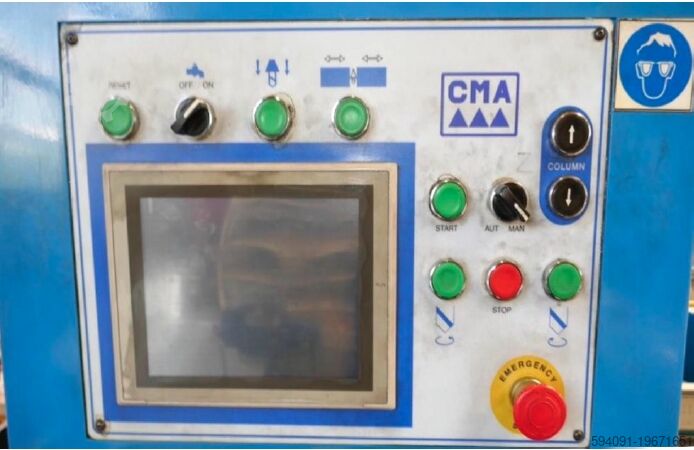

- Пульт управления (сенсорный экран)
- Световая завеса
- ПК, клавиатура, мышь, монитор
- Различные аксессуары и инструменты
- Сварной моноблочный стальной каркас с высокой жесткостью

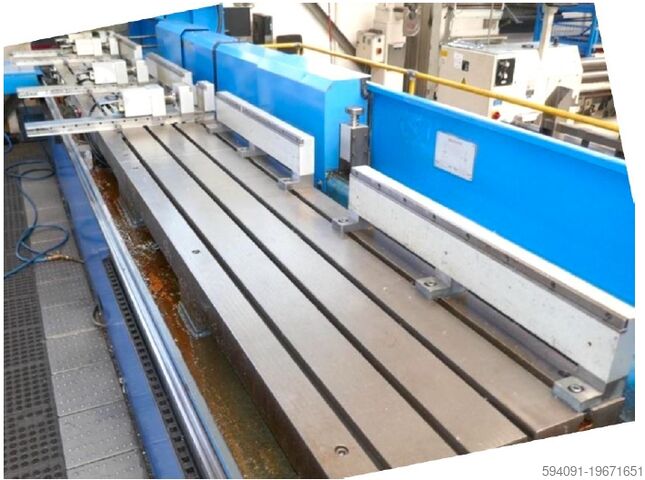

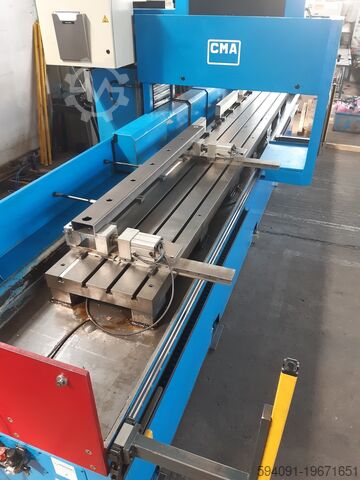

- Модульный чугунный стол с четырьмя пазами T18
- 8,4" цветной сенсорный экран управления
- Перемещение по всем осям осуществляется по линейным направляющим с сервоприводом

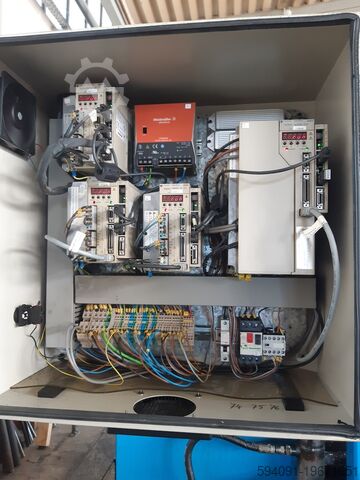

- Вращение шпинделя приводится в действие серводвигателем
- Шпиндель BT40 с автоматической зажимкой и внутренним охлаждением

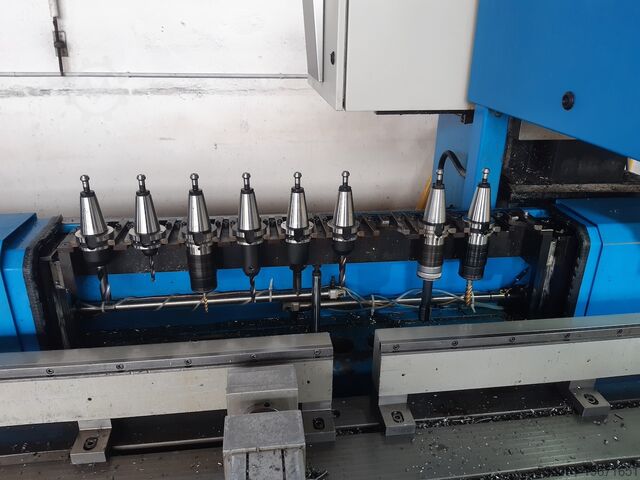

- Автоматический сменщик инструмента на 10 позиций
- Автоматический датчик высоты для коррекции высоты по программе

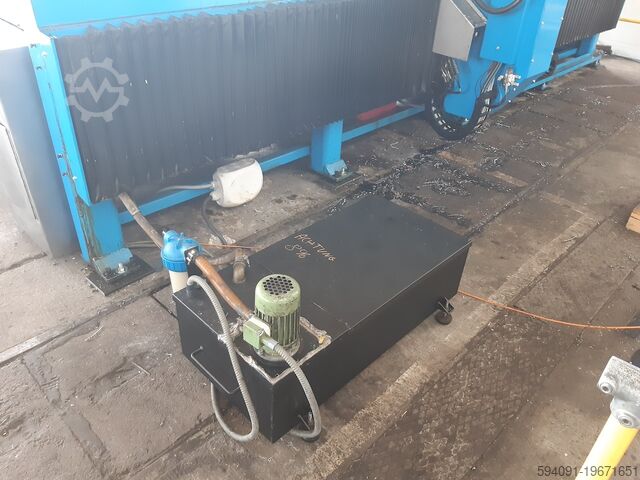

- Внешняя система охлаждения: насос и бак
- Самосмазывающиеся подвижные части по всем осям

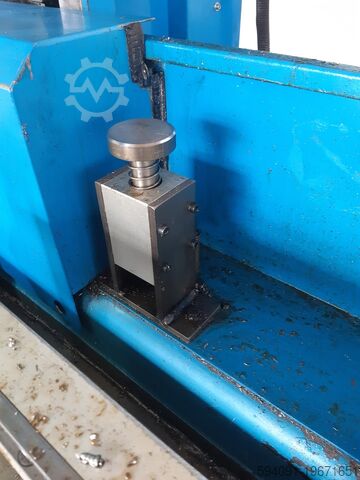

- Автоматический калибратор инструмента
- Быстрый порт RJ45, установленный на раме

Опциональное оборудование:
- Система распыления для пасты для термосверления
- Система распыления для масла для нарезания резьбы

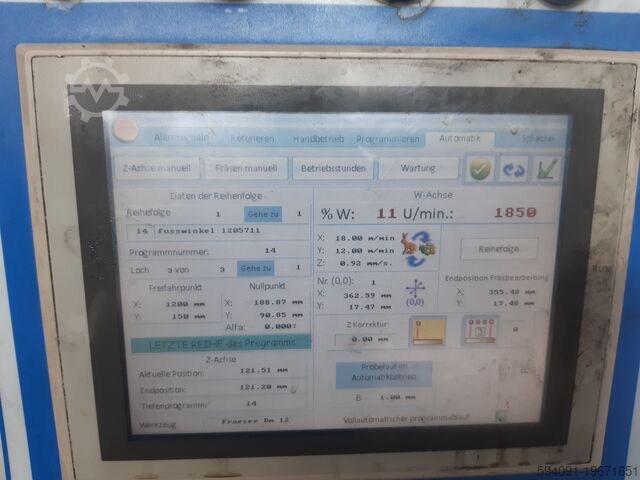

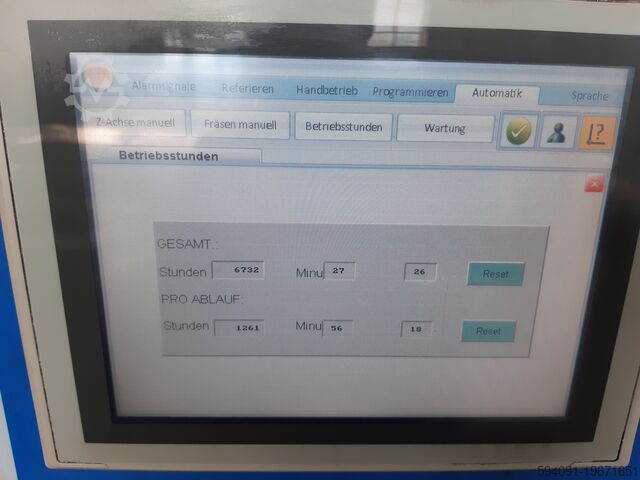

Цветная сенсорная панель управления OMRON:
- Память до 999 программ
- Программирование координат через 3 разные меню:
• Отдельное отверстие (произвольный шаблон)
• Сетка отверстий (единые или множественные ряды)
• Фланец
- 50 программируемых нулевых точек
- Управление тремя осями (X, Y, Z)
- Глубина (Z): возможно программировать разные скорости
- Программируемые рабочие циклы:
• Цикл сверления для пластин
• Цикл сверления для профилей
• Цикл термосверления
• Цикл нарезания резьбы
• Малый фрезерный цикл (линейный и интерполированный по X/Y)
• Цикл зенкования
- Программирование рабочих операций с функцией Autorun, до 50 программируемых строк

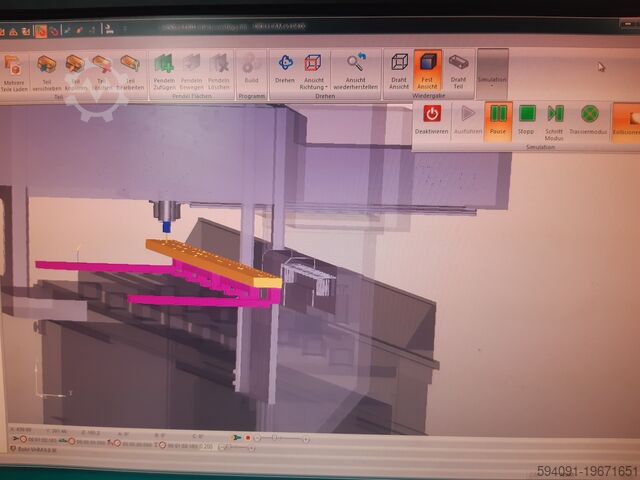

Программное обеспечение Drillcam:
- Автоматический импорт из STEP-файлов
- Автоматическое определение сверлильных и фрезерных операций
- Режим симуляции
- Передача данных ПК -> станок через LAN

Все данные без гарантии.

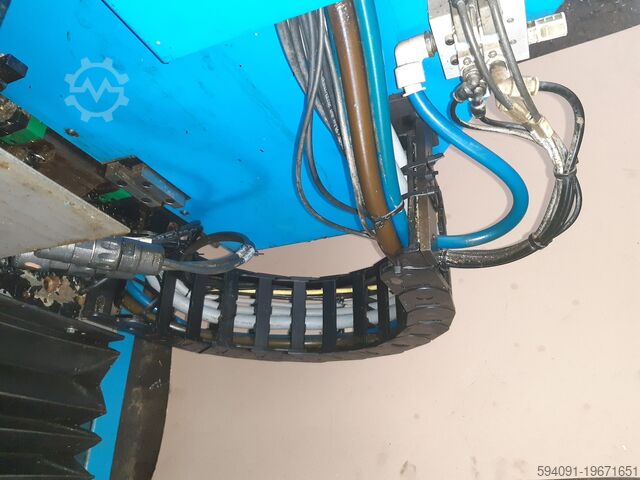

Полностью работоспособен, хорошее общее состояние, все кабели в оси X новые, насос системы охлаждения новый.
Включая полный комплект документации с чертежами и инструкциями.
Dwjc Eow Emxdsd Ddcsb

В настоящее время установлен, возможен осмотр и тестирование под напряжением.

Цена: договорная, плюс НДС (без гарантии)
