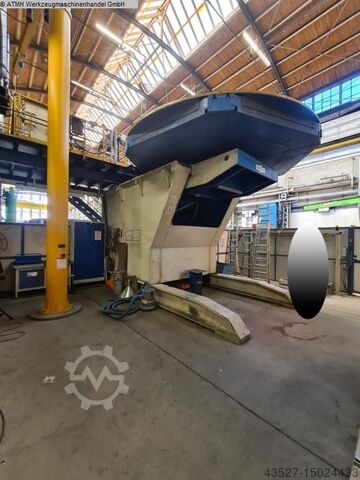

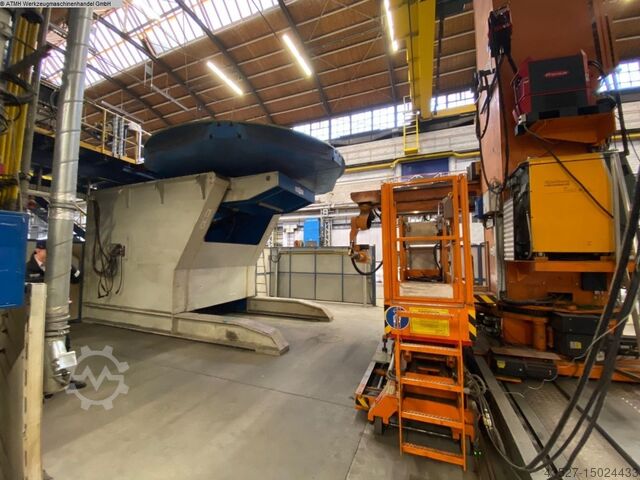

Сварочный поворотный стол - круглый
Сварочный поворотный стол - круглый HEUEN - CLOOS Roboterschweißanlage
Год выпуска
2007
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Диаметр стола 4520 мм
Нагрузка на стол 35000 кг

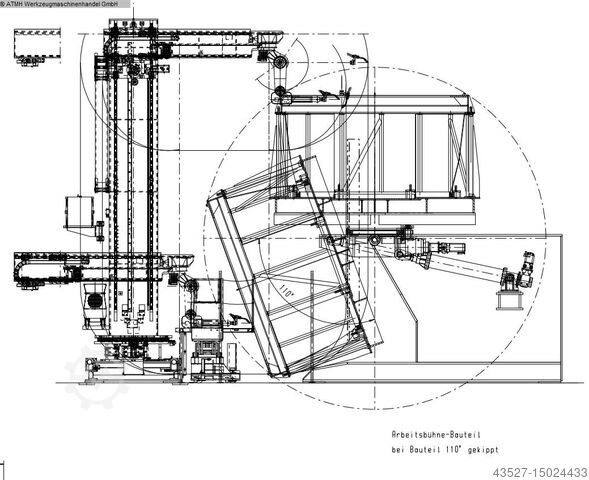

Диапазон поворота 110 градусов
Общая потребляемая мощность 44 кВт
Вес машины ок. / т
Занимаемая площадь ок. / м
Тип: ROMAT 350 / LVEB-120000N-4m / VVEs-D-18000N-5m-S /
QVEB-2m передвижная балка / CR-200000N /
Гидравлический ножничный подъемный стол

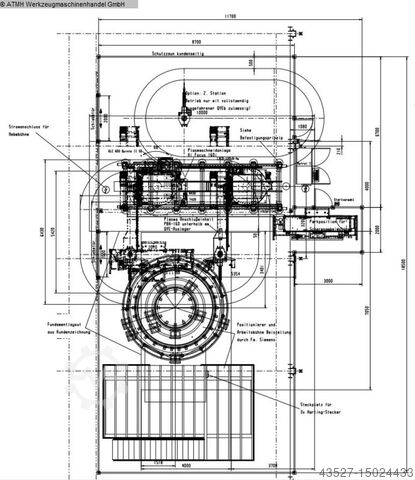

В комплекте поставки:
Артикул Обозначение
1 Источник сварочного тока GLC 603 Quinto SD
2 Барабан для проволоки
3 Сервисная дверь 2.1
4 Шкаф управления роботом
5 Сервисная дверь 1.2
6 Ножничный подъемный стол (показан в парковочном положении)
7 Устройство поперечного перемещения QVEB
8 Робот ROMAT 350
9 Сервисная дверь 1.1
10 Защитное ограждение
11 Платформа
12 Позиционер
13 Раздвижная дверь 1
14 Линейный реверсивный блок LVEB
15 Устройство вертикального перемещения VVEs
16 Раздвижная дверь 2

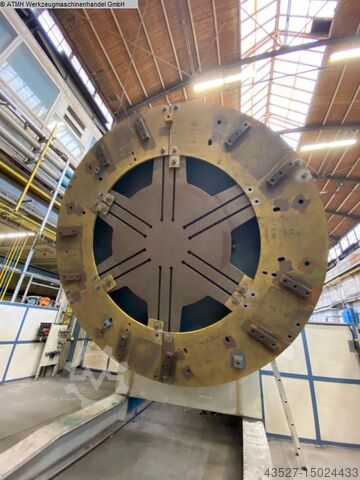

Дисковое кольцо на столе - это устройство, которое не входит в комплект поставки.
в комплекте
-----
Технические данные

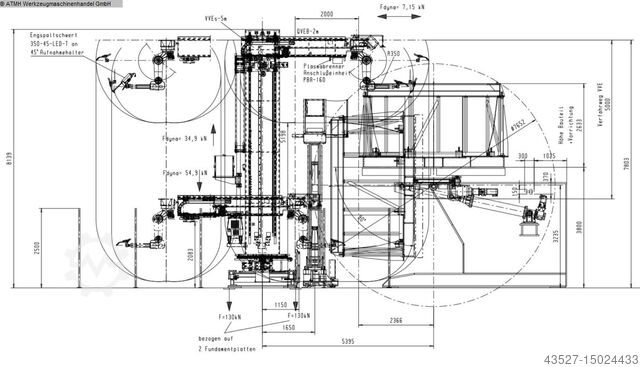

- Механические размеры
(без блока управления и надстройки): ок.6440(57 7 0)x4520(2700)x5460(3320) LxWxH
- Диаметр поворотного стола: 4520 мм
- Вес: ок. 25 000 кг (без надстройки)
- Диапазон скоростей: 0,004 - 1,07 об/мин
- Муфта сварочного тока: 600 A
- Максимальная грузоподъемность стола: 35 тонн (в соответствии с таблицей нагрузок)
Температура окружающей среды
Хранение / транспортировка от 0 до 60'C
Эксплуатация от +4 до 35 "C
Интерфейсы
Центральный узел передачи данных для управления, питания, заземления
-----
2.3 Линейный траверс, LVEB
Тип LVEB-120000N 4м
Размеры Ш x Г x В 7 700 x 2 440 x 776 мм
Вес 4 355 кг
Расстояние перемещения 4 000 мм
Нагрузка на каретку 120 000 Н
Приводной механизм
Мотор-редуктор Прецизионный конический мотор-редуктор
Производитель Stöber
Тип K402VF0250EK703V
Мощность 4,21 кВт
Напряжение UKE 140 В / 1000 об/мин
Ток Номинальный ток IN: 8,32 A
Вид тока Ток покоя I0: 9,04 A
Скорость вращения двигателя 3 000 об/мин
Передаточное число i = 25,28
-----

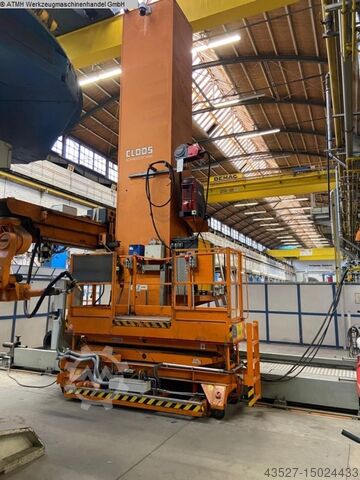

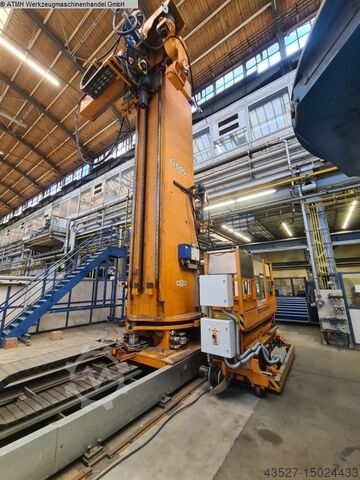

2.4 Вертикальный траверс, VVEs
Тип VVEs-5m
Размеры Ш x Г x В 2 000 x 1 960 x 7 150 мм
Вес 9 500 кг
Расстояние перемещения 5 000 мм
Макс. перемещаемая масса 18 000 Н
Привод
Мотор-редуктор Конический мотор-редуктор с тормозом
Производитель Stöber
Roc Rermulvs Nc Ifnsw
Тип K713VF0790MQ30ED704B
Мощность 4,8 кВт
Скорость вращения двигателя 2 000 об/мин
Передаточное число i = 78,83 (20181/256)
-----
2.5 Устройство поперечного перемещения, QVEB
Тип QVEB-2m
Размеры Ш x Г x В 1 270 x 4 100 x 756 мм
Вес 1 950 кг
Расстояние перемещения 2 000 мм
Нагрузка на подвижную балку 10 000 Н
Макс. перемещаемая масса 18 000 Н
Приводной механизм
Мотор-редуктор Прецизионный плоский мотор-редуктор
Производитель Stöber
Тип FS202VQ0145ED402U
Мощность 1,43 кВт
Напряжение UKE 140 В / 1000 об/мин
Номинальный ток IN 2,86 A
Вид тока Ток покоя I0: 3,1 A
Скорость вращения двигателя 3 000 об/мин
Передаточное число i = 14,65 (3180/217)
-----
2.6 Поворотный индексирующий стол
Тип CR-200kN
Производитель Cloos
Размеры Ш x Г x В 1 820 x 2 120 x 541 мм
Вес 2 850 кг
Привод
Мотор-редуктор Конический мотор-редуктор
Производитель Stöber
