Сварочный аппарат Bielomatik K3633/023 K3633 023

Описание

Предлагаем вашему вниманию лазерную сварочную систему Bielomatik.
Система лазерной сварки Bielomatik
Описание машины:
Лазерный блок со встроенной системой охлаждения лазера расположен в левой нижней части рамы машины.

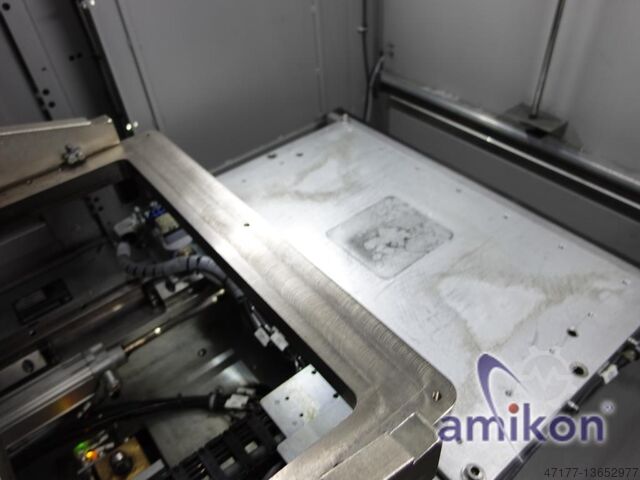

Инструменты установлены на 2-позиционном поворотном столе, который при каждом цикле поворачивается на 180 градусов.
Рабочая зона со сварочным постом, инструментом (на поворотном столе) и устройством фиксации изделия расположена в центре станины станка.
Шкаф управления установлен сзади.
Сварочный пост защищен от зоны ввода/вывода лазера герметичным кожухом.
Сварочный лазер (питание лазера) отключается при открытии двери для технического обслуживания.
Загрузка и извлечение сварочных деталей производится вручную. Процесс сварки выполняется автоматически.
Deceqay Uvs Ed Ddcowb
Тип лазера: YLR-300-AC-Y11/IPG
Ячейка использовалась для лазерной сварки различных пластиковых деталей (передняя рама).
Для деталей размером примерно 460 x 280 мм
Основные данные
Комплектация станка:
1 рама станка в сборе с обшивкой, подконструкцией и защитными приспособлениями, окрашенная
Регулируемые ножки станка, предназначенные для транспортировки вилочным погрузчиком.
3 дверцы для ручного обслуживания в зоне лазерной обработки, каждая из которых снабжена выключателем с защитной блокировкой.
4 дверцы для ручного обслуживания под столом станка.

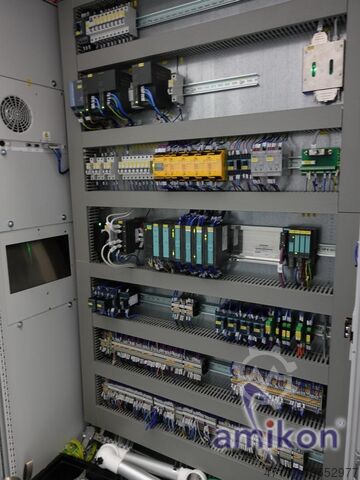

Шкаф управления стационарно установлен в задней части станка Лазерная система Fab. IPG
1 волоконный лазер мощностью 300 Вт, на конце волокна 1070 нм, полностью с воздушным охлаждением.
1 блок питания для лазерного блока, целевого луча лазера и стекловолокна

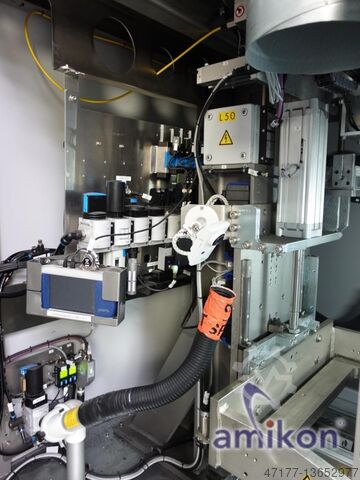

1 Vario-Scan для трехмерного контура сварки
1 сканер - 20 апертур
Оптика, объектив F-Teta, фокусное расстояние определяет поле обработки и расстояние обработки
2х базовый инструмент Кодирование инструмента с помощью транспондера

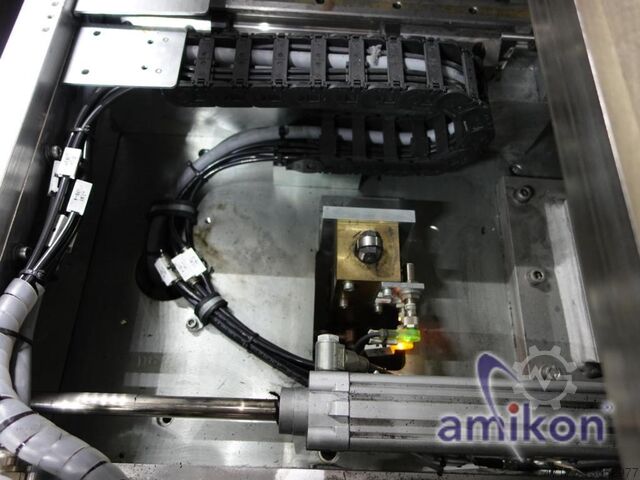

Система удержания/зажима для удержания маски с системой абсолютного измерения пути
С пневматической системой зажима для контролируемого по траектории прижима одной сварочной детали за один раз
Пневматический воздушный душ для защиты корпуса линзы Микробокс PC427B вкл. RTX (Siemens)
Предустановленное программное обеспечение Siemens S7 ПЛК
Интерфейс Profibus, Profinet, Ehternet, RS232

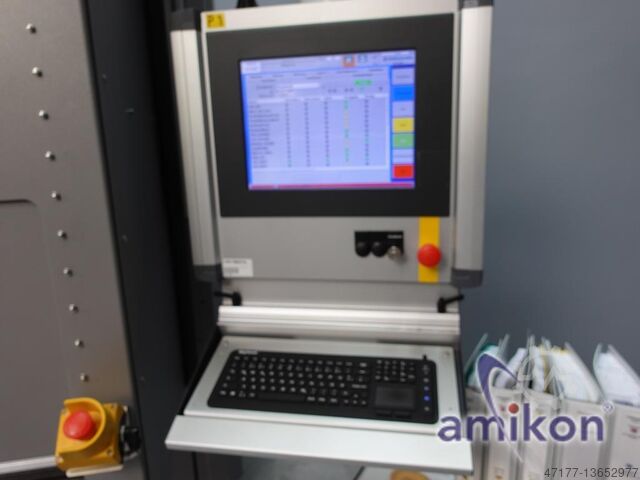

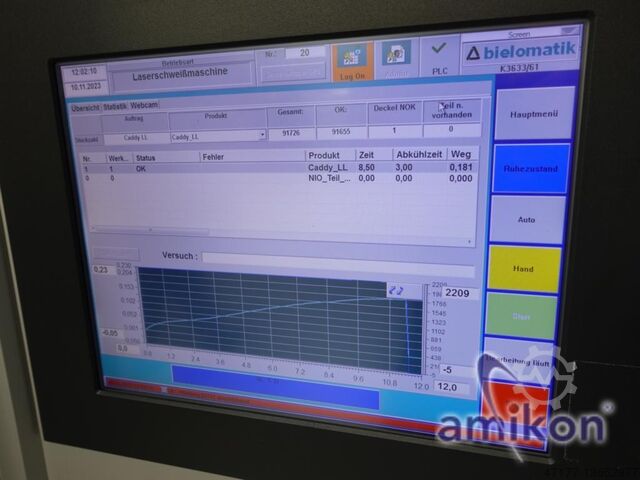

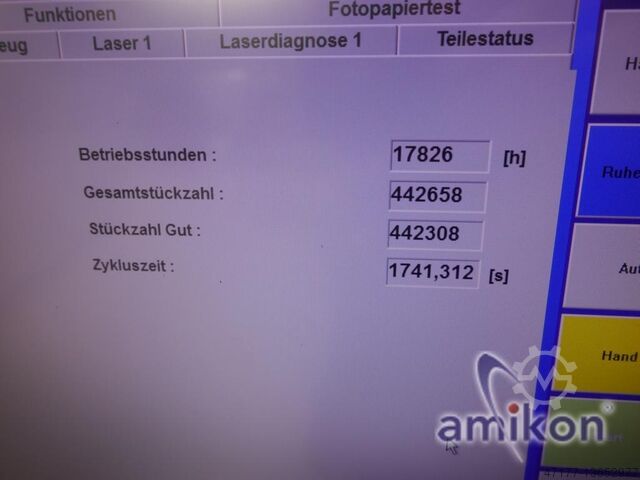

15" сенсорная панель для управления и ввода данных/параметров Освещение машины
Фланец для подключения вытяжного шкафа на месте установки
Характеристики станка:
Габариты:
Ш x Г x В: прибл. 2330 x 2350 x 2500 мм
Шкаф управления:
Прочно прикреплен болтами к раме станка
Занимаемая площадь BF x DF: 5400 x 5400 мм
Технические данные:
Электропитание:
Количество фаз/номинальное напряжение 3x400 В 50 Гц
Подключаемая нагрузка 5 кВА
Резервный предохранитель: 16A

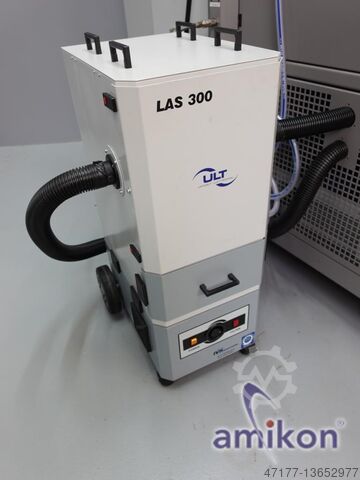

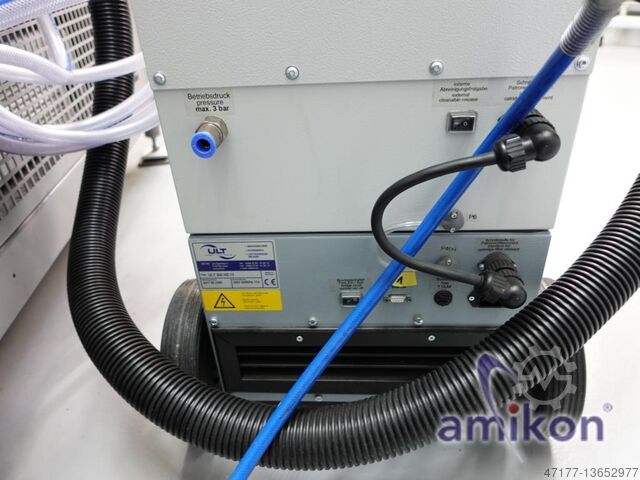

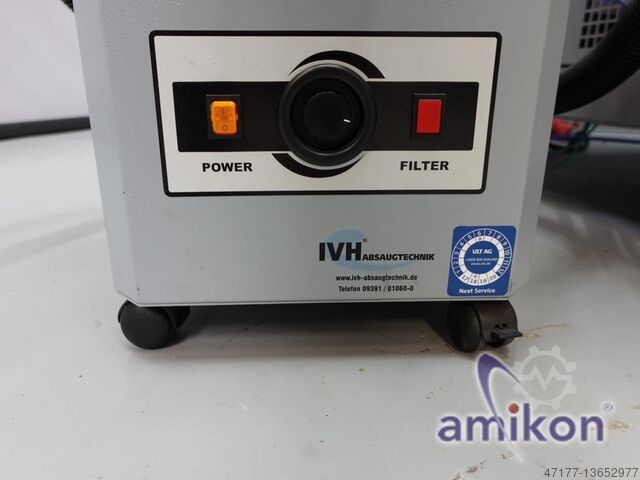

Вытяжной воздух:
Номинальный диаметр ∅160
Объем воздуха 500-1000 м³/ч
Масса ок. 2000 кг

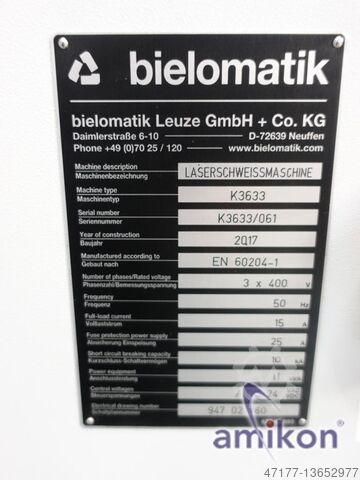

Тип: K3633/023
Состояние: б/у
(Изменения и ошибки в технических данных, спецификациях оговариваются!)
