Машина для контактной сварки HAHN Automation Widerstandsschweißanlage 1 BDE11154003

Описание

Здесь мы предлагаем вам аппарат для контактной сварки.
Машина предназначена для автоматической контактной сварки следующих изделий
соединения:
Жилье + QLT
Корпус + блок обслуживания нагревателя P450
Сварочный насос + фланец P 800
Система загружается и разгружается вручную рабочим.
Любое использование системы, отличное от описанного выше, не соответствует
по назначению и поэтому не допускается!
Схема расположения системы
Сварочный аппарат

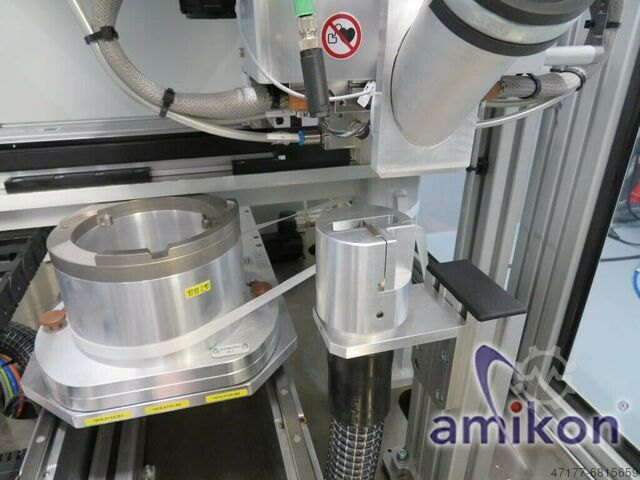

Санный узел
Блок очистки расклинивающего электрода
База
Линейная единица
Аналитическая единица DMC
Размеры (дл.) мм 1700x1200
Время цикла сек. ≤ 30 - 35
Техническая готовность % ≥ 95
Операторская деталь 1
Напряжение V 400 AC
Doc Edoht U Sno Ddcowb
Частота Гц 50
Напряжение управления В 24 DC
Резервный предохранитель A 50
Номинальный ток A прибл. 17
Бар подачи сжатого воздуха 6
Год строительства 2020
Компоненты системы

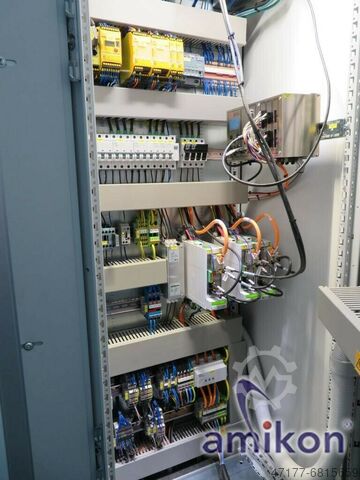

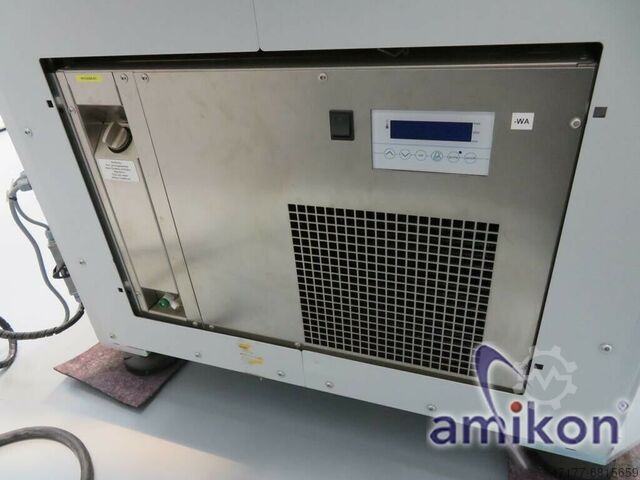

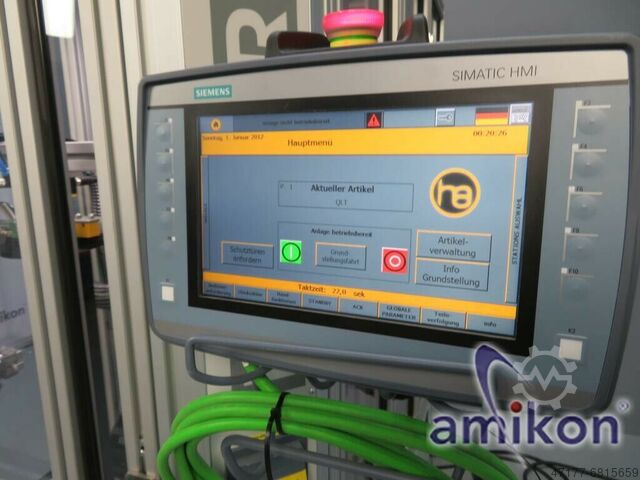

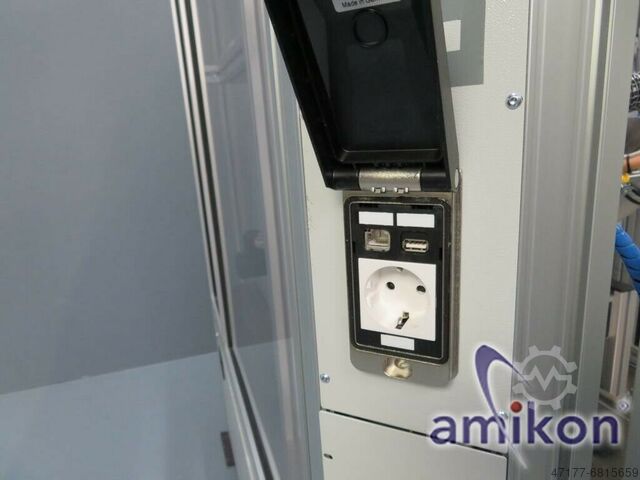

-шкаф управления

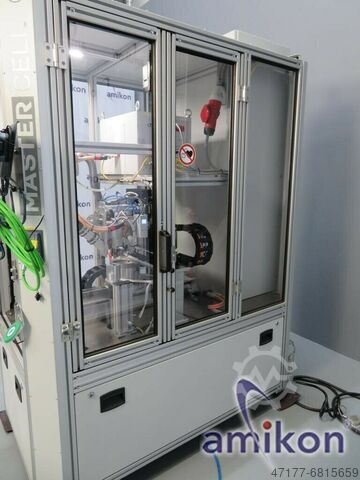

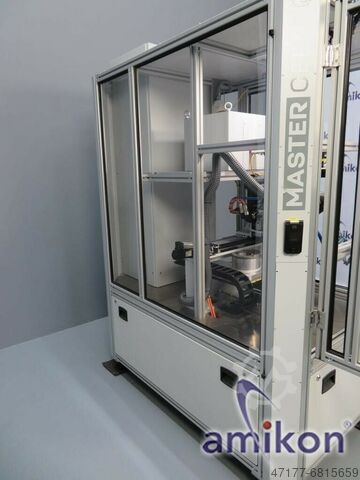

-Защитный корпус
-Линейная единица
Ось с зубчатым ремнем Festo DGE-25-700-ZR-LKRV
Серводвигатель Bosch: MSK030C-0900-NN-M1-UG0-NNNN
Коэффициент передачи i=5
Постоянная подачи = 63 мм/об
Эталонный коммутатор: BES 516-324-G-E5-C-S49
слайд-блок
Balluff BES M08EC-PSC15B-S49G
-Оценивающее устройство DMC: Keyence SR-1000
-сварочный аппарат
Ось шпинделя горизонтальная
Компактный модуль CKK 110-250 без тормоза
Серводвигатель Bosch: MSK030C-0900-NN-M1-UG0-NNN
i=1
p=5мм
Встроенный контрольный выключатель: Холл PNP нормально разомкнутый
Ось шпинделя вертикальная
Компактный модуль CKK 110-100 с тормозом
Серводвигатель Bosch: MSK030C-0900-NN-M1-UG1-NNN
i=1
p=5мм
Встроенный контрольный выключатель: Холл PNP нормально разомкнутый

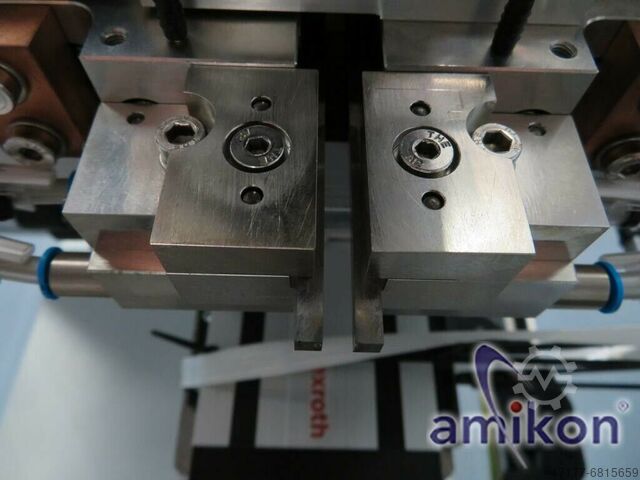

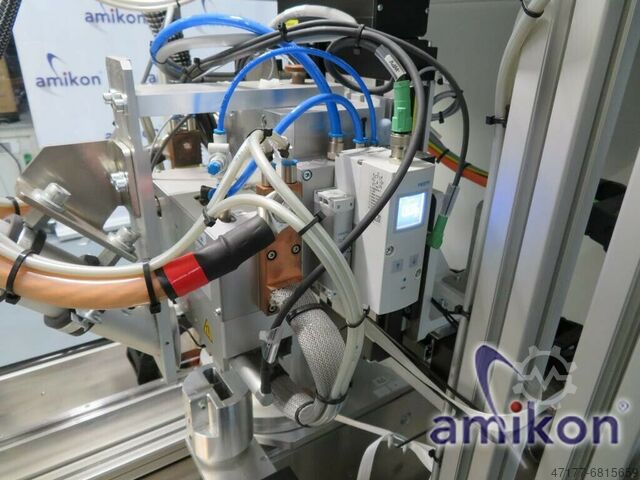

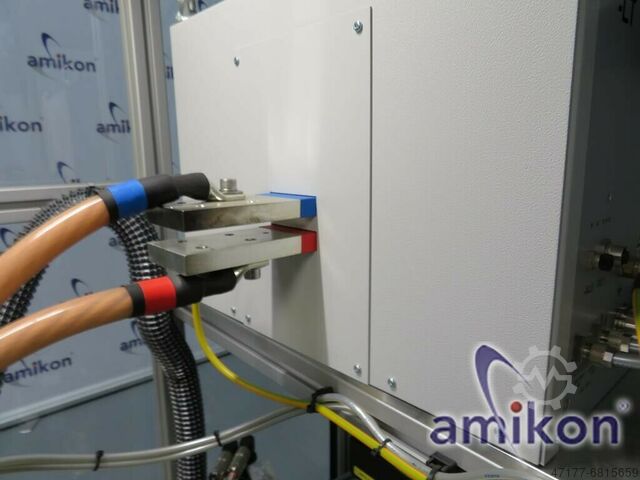

Сварочный пистолет
Crede PSZ-K
Блок управления : ST-T13V2.0

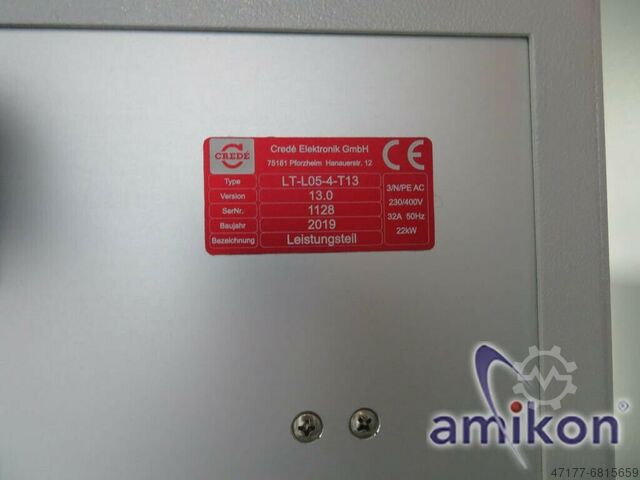

Силовой агрегат : LT-
[...]
