Микросварочная головка, система точечной сварки со сварочной головкой, инверторный источник питания, MIYACHI PECO / AMADA WELD TECH GmbH ISQ20 Kompakt ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO

Описание

Устройство для микросварки, установка для точечной сварки с сварочной головой, инверторный источник питания, модуль ввода/вывода, сварочный инвертор
MIYACHI PECO / AMADA WELD TECH GmbH тип ISQ20 Compact ISQ-AC/DC-AWS-EXT-250A 22KVA + PECO F160S
Год выпуска: 2011
Установка состоит из следующих компонентов:

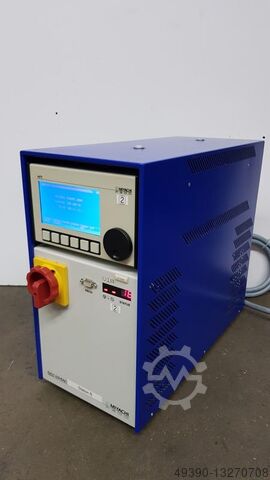

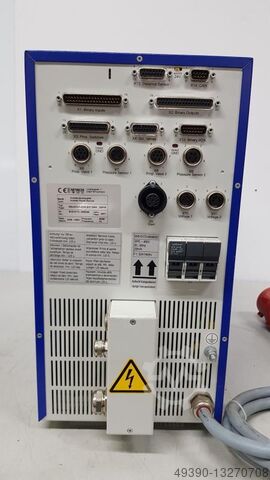

- Сварочный инвертор MIYACHI PECO тип ISQ20 Compact ISQ-AC/DC-AWS-EXT-250A 22KVA с панелью управления MFT1
- Внешний сварочный трансформатор MIYACHI PECO (смонтирован на стойке сварочной головы)
- Внешний интерфейсный модуль MIYACHI PECO тип ISQ-MG
- Точечная сварочная голова MIYACHI PECO тип F160S - ход 25 мм с измерительной системой Heidenhain
- Соединительные кабели
Сетевое напряжение: 3x 400 В AC
Частота сети: 50 / 60 Гц
Подключаемая мощность: 22 КВА
Типы сварочного тока: AC / DC
Выходная мощность: макс. 10 кА
Выходная частота: 1 - 10 кГц
Время сварки: макс. 640 мс/импульс
Измерение тока: внешнее кольцевое датчика

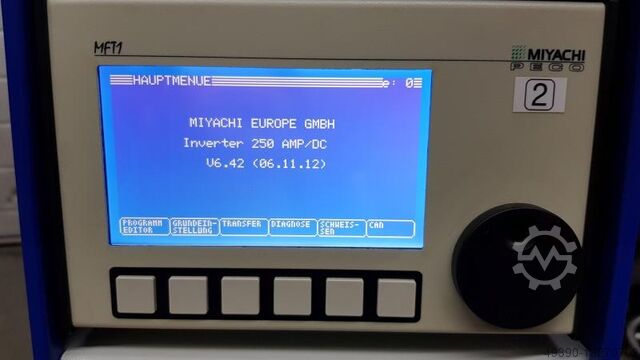

Панель управления: MFT1 (самостоятельное съёмное устройство управления)
Аналоговый вход: датчик давления для пропорционального клапана
Аналоговый выход: управление пропорциональным клапаном
Интерфейс: RS232
Степень защиты: IP30
- Контроль ошибок и мониторинг процесса
- Мониторинг тока, напряжения, мощности, энергии
- Тестовый импульс для распознавания деталей
Roc R Ncopy Uzys Ifnew
- Память программ на 99 программ
Размеры инвертора (Ш x В x Г): 216 x 420 x 560 мм
Вес инвертора: около 21 кг

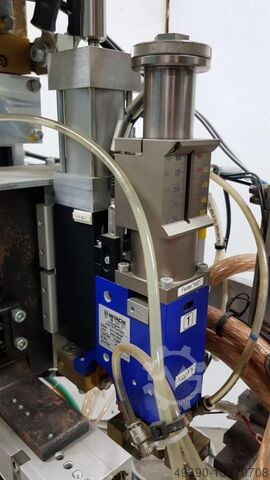

Точечная сварочная голова MIYACHI PECO F160S
Номинальный ток: макс. 5 кА
Ход электрода: 25 мм
Закрывающий ход: пневматический
- Регулируемое усилие от 1,2 до 550 Н
- Система измерения перемещения Heidenhain

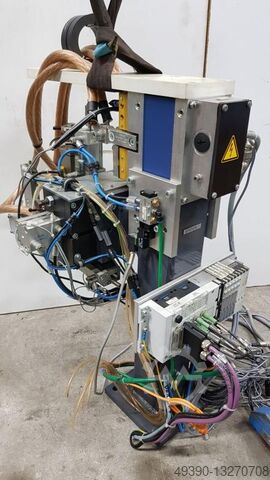

Сварочный блок с 5 пневмоцилиндрами и клапанной островной станцией Festo тип CPX
Сварочная голова установлена на горизонтальной направляющей и перемещается на 20 мм с помощью пневмоцилиндра.
В наличии 3 пневмоцилиндра для фиксации заготовки (2 шт. с ходом 46 мм, 1 шт. с ходом 20 мм).
Вылет сварочного наконечника: 300 мм
Высота сварочного наконечника над уровнем пола: 315 мм
Габариты сварочного блока (Ш x В x Г): 410 x 760 x 700 мм
Вес сварочного блока: 75 кг
Общий вес: 100 кг
Доступно 2 почти идентичных комплекта, цена указана за одну полную единицу.
