Сварочный робот Reis RVI 206

Описание

Технические подробности:

Вес заготовки: 1,1 т
Управление: RobAssist через макротехнологию / ЦП шины VME
Поворотный стол: Ø 800 мм
Вращающийся стол: 370°
Стол - наклонный: 115° градусов
Общая потребляемая мощность: 35 кВА
Общий вес приблизительно: 4000 кг
Размеры Д x Ш x В: Робот: прибл. 2,5 х 4,5 х 3,8 м
Размеры шкафа управления: прибл. 600 х 800 х 2200 мм
Размеры Д x Ш x В: Система утопления: прибл. 0,7 х 0,8 х 2,7 м
Размеры Д x Ш x В: Поворотный модуль: прибл. 1,4 х 1,4 х 1,1 м

В настоящее время система находится в техническом отделе.

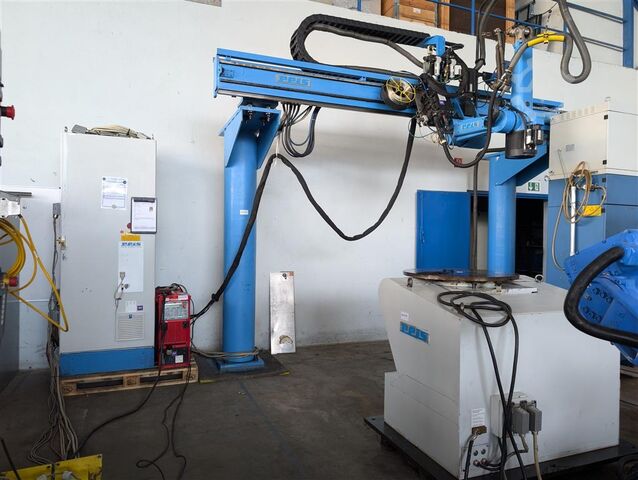

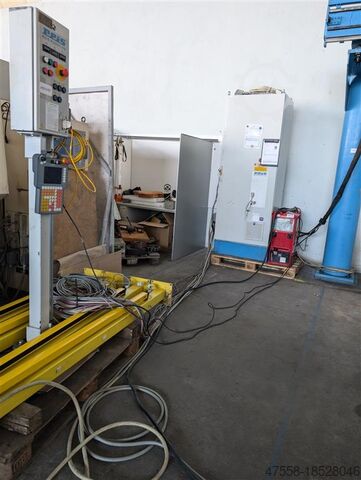

Система сварочного робота состоит из:

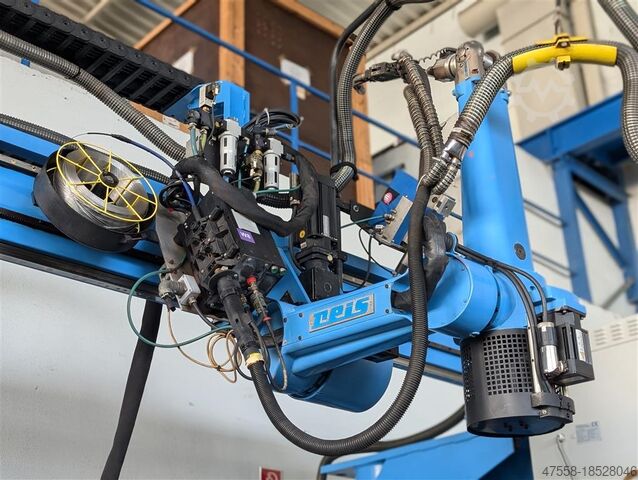

-Портал с роботом:

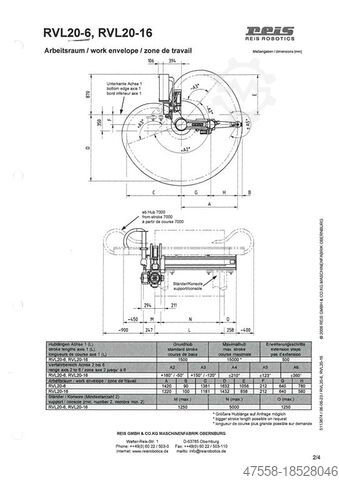

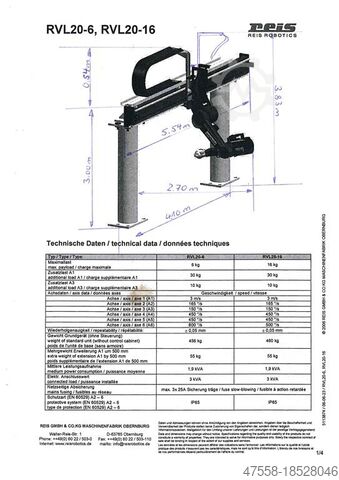

Reis Robotics, RVL20-16.3 кВА, радиус подъема макс. прибл. 1600 мм, скорости = ось 1: 3 м/сек, ось 2: 185°/сек. Ось 3: 150° / сек., Ось 4: 450° / сек., Ось 5: 450° / сек., Ось 6: 500° / сек.,
-2x стойки:
Шаг колонн 3300 мм, колонны на опорной плите 900х900 мм; Колонны Ø 350 мм

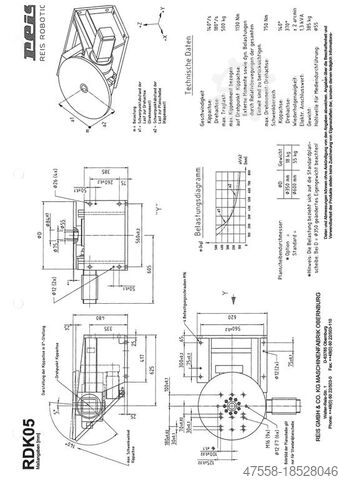

-Поворотный/поворотно-наклонный модуль:
Модель RIS, тип RDK11
Макс. крутящий момент по оси наклона = 4200 Нм и по оси вращения 2200 Нм
Скорость наклона оси = 19°/сек. и ось вращения 45°/сек.
-Сварочный аппарат:

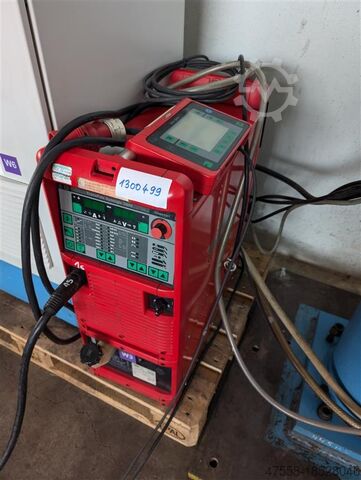

Fronius, тип TPS 2700; Диапазон сварочного тока: MIG/MAG 3-270 А и электрод 10-270 А и TIG = 3-270 А; Класс защиты IP 23
-Вытяжка сварочного дыма:
Teka, тип DUST Buster DB-302 R, объемный расход воздуха макс. 300 м³/ч, класс фильтра Категория C, площадь фильтра 2,2 м²
Docsvzq Hrj Ed Ddcswb
-Охлаждающее устройство:
Тип FK 4000 R, мощность 2 кВт, класс защиты IP 23, давление 4 бар

Оборудование:
-Световой барьер безопасности с передатчиком и приемником
-Программирование трубки

*
